نايلون معدل PA6 · درجة قياسية · مقاوم لدرجات الحرارة المنخفضة ومقوَّى بالصدمات

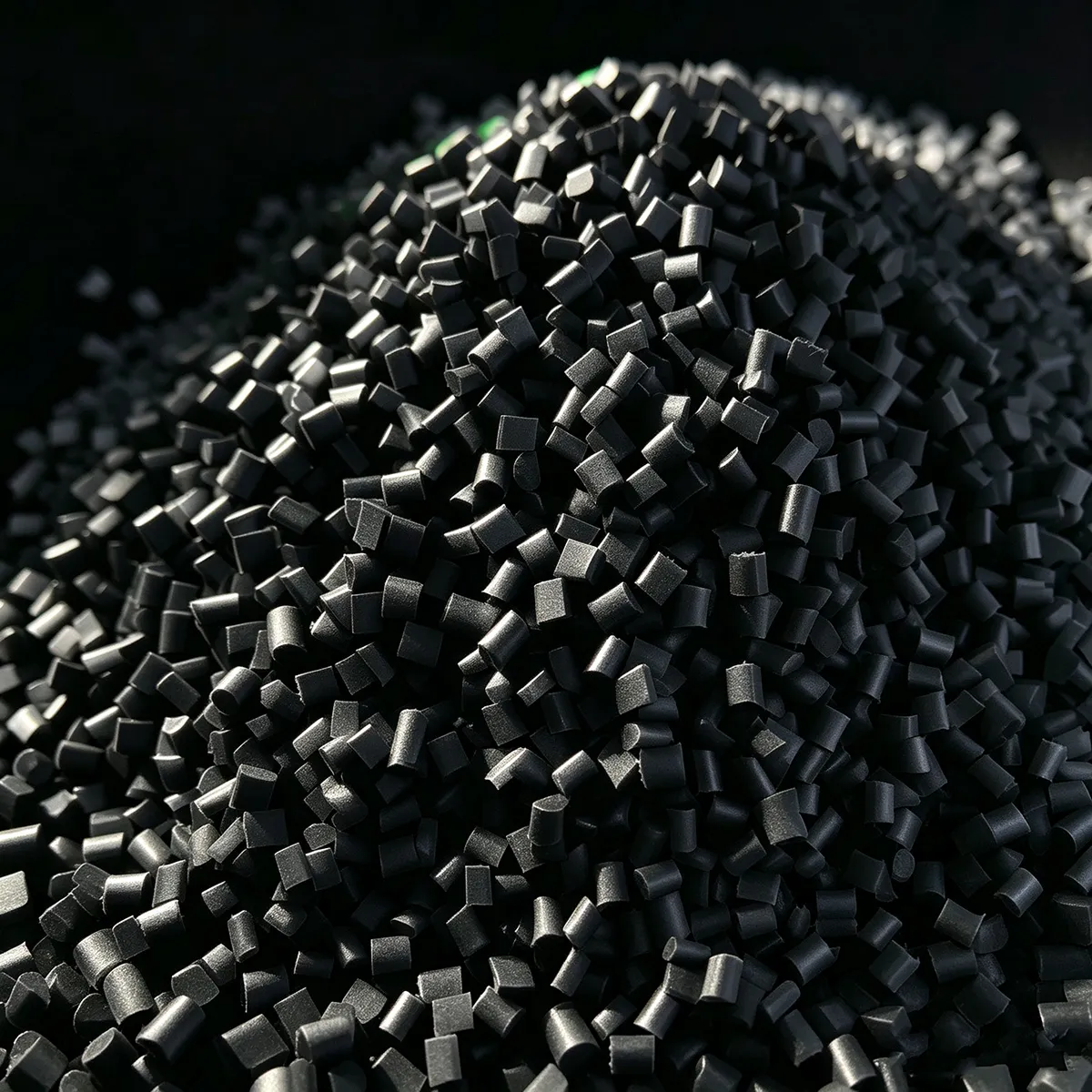

حبيبات PA6 ETF01 · ألياف زجاجية بنسبة 25% + مطاط معدّل بالصدمة 8% درجة PA6 منخفضة الحرارة
مركّب PA6 قياسي مقوّى بألياف زجاجية مقطّعة بنسبة 25% ومعدّل بالصدمة ببوليمر مطاطي أوليفيني مُطعّم بأنهيدريد المالييك بنسبة 8% (POE-g-MA). يمنح صلابة استثنائية تحت الصفر: تبلغ صدمة Izod ذات الشق عند -40°C 25 kJ/m² مع نمط كسر مطاطي بالكامل وصفر كسر هش. مُهندس لعلب الاتصالات الخارجية، وأغلفة الأجهزة الباردة، ورباطات التزلج/لوح التزلج، ومشابك مثبتات السيارات الخارجية. أسود قياسي؛ تتوفر نسخة مثبتة بالأشعة فوق البنفسجية HALS عند MOQ 3T.
| مقاومة الشد (ISO 527) | 128 MPa |
|---|---|
| معامل الشد (ISO 527) | 6,800 MPa |
| الاستطالة عند الكسر | 4.5% (مرتفعة بفعل الطور المطاطي) |
| صدمة Izod ذات الشق @ 23°C | 32 kJ/m² (مطاطية) |
| صدمة Izod ذات الشق @ -40°C | 25 kJ/m² مطاطية بالكامل · لا كسر هش |
| HDT @ 1.8 MPa | 182 °C |
| الكثافة | 1.31 g/cm³ |
| CTI (مؤشر التتبع المقارن) | ≥ 500 V |
| الشهادات | ISO 9001 · ROHS 2.0 · REACH |
نظرة عامة على المنتج والميزات الرئيسية
يعد PA6 ETF01 مركّب بلاستيك هندسي متخصص تنتجه Juhai Plastics باستخدام راتنج أساسي PA6 قياسي مُصاغ بعناية مقوّى بـ 25% ألياف زجاجية E مقطّعة معالجة بالسيلان و 8% بوليمر مطاطي أوليفيني مُطعّم بأنهيدريد المالييك (POE-g-MA) معدّل صدمة، مُركّب على خط البثق ثنائي اللولب الدوار المشترك مع تحكم دقيق في مجال الطور المطاطي. يشكل طور المطاط POE-g-MA مجالات مطاطية دون الميكرومترية (0.3–0.8 μm ، مُحققة بالتصوير TEM) موزعة بانتظام داخل مصفوفة PA6 — هذه المجالات تتكهف تحت حمل الصدمة في درجات الحرارة تحت الصفر، ماصة ومبددة طاقة انتشار الشق قبل أن يحدث الكسر الهش. والنتيجة مادة مركّبة تجمع بين الصلابة الإنشائية لـ GF25 PA6 وصلابة المناخ البارد لمركّب معدّل بالمطاط، مع تجنب تكلفة وتعقيد بدائل البلوك كوبوليمر أو خليط البوليمرات الأعلى مستوى.
مزايا الأداء الأساسية
ليونة -40°C لا مثيل لها: صدمة Izod ذات الشق عند -40°C = 25 kJ/m² مع كسر مطاطي 100% وصفر كسر هش — أي 4 أضعاف امتصاص الطاقة لـ GF25 PA6 القياسي عند نفس درجة الحرارة. تُقاس درجة حرارة الانتقال من الهش إلى المطاطي (BDTT) تحت -48°C.
صلابة + صلابة بالصدمة متوازنتان: مقاومة شد 128 MPa ومعامل شد 6,800 MPa يحتفظان بأكثر من 85% من الأداء الإنشائي لـ GF25 PA6 غير المعدّل، بينما ترتفع الاستطالة عند الكسر إلى 4.5% (مقابل ~2.5% لـ GF25 PA6 القياسي) بفضل الطور المطاطي.
أداء كهربائي CTI عالٍ: مؤشر التتبع المقارن ≥ 500 V (IEC 60112) يجعل ETF01 مناسباً لتطبيقات العلب الكهربائية والاتصالات الخارجية ذات متطلبات الزحف العالي للجهد.
قادر على الدرجة الخارجية: التصبيغ القياسي بأسود الكربون يوفر 500+ ساعة من التجوية بالأشعة فوق البنفسجية؛ حزمة HALS UV الاختيارية (MOQ 3T) تمد هذا إلى 1,500+ ساعة قوس زينون مع الاحتفاظ بالصدمة ≥88% للتركيبات الخارجية طويلة الأمد.
تناسق الدفعات المُحقق: أظهرت 12 دفعة إنتاج متتالية دقّقها مورد سيارات من المستوى الأول أن CpK لـ Izod عند -40°C = 1.52 مقابل حد أدنى للمواصفة 18 kJ/m² — ولم يُسجل كسر هش في أي دفعة.
قابلية تصنيع جيدة: يوفر MVR المضبوط البالغ 22 cm³/10 min @ 275°C/5kgf تدفقاً متوازناً لكل من مشابك التثبيت رقيقة الجدران وأغلفة العلب الأسمك. درجة حرارة القالب عند 80°C تحسن صلابة خط اللحام.
التطبيقات الموصى بها
علب الاتصالات
مزلاجات خزانات 5G الخارجية، حوامل، أقدام تثبيت، وعتاد معرض لشتاء الشمال/كندا حتى -45°C.
الأجهزة ذات المناخ البارد
أغلفة الثلاجات/المجمدات الخارجية، هياكل المضخات الحرارية، وفتحات التهوية الخارجية لنظام HVAC لمناطق الانتشار تحت الصفر.
معدات الرياضات الشتوية
أكواب عقب رباطات التزلج وألواح التزلج، أذرع الأصابع، أسنان التثبيت، ومكونات هيكل الحذاء.
الخارجية للسيارات
مشابك مثبتات آبار العجلات، مثبتات المصدات، مثبتات الألواح الجانبية، ومشابك الزخارف الخارجية بمواصفة -40°C.
الكهرباء والمرافق
صناديق التوصيل الخارجية، عتاد تثبيت الألواح الشمسية، أغلفة كهربائية مصنفة CTI ، أغلفة عدادات المرافق.
أجزاء الصدمة العامة
أي جزء في مناخ بارد يفشل فيه PA6 GF القياسي هشاً: أغلفة الأدوات الكهربائية، المعدات الزراعية، العتاد البحري.
الخصائص الميكانيكية والفيزيائية الكاملة
جميع القيم مُختبرة وفق معايير ISO باستخدام عينات اختبار ISO متعددة الأغراض مقولبة بالحقن بسماكة 4 mm ومكيّفة عند 23°C / 50% رطوبة نسبية لمدة 16 ساعة ما لم يُذكر خلاف ذلك. أجريت اختبارات الصدمة في درجات الحرارة المنخفضة في حجرة مبردة بالنيتروجين السائل وفق ملحق ISO 180 A ، مع تشبيع العينات عند درجة الحرارة المحددة لمدة 30 دقيقة كحد أدنى قبل الصدمة. تُرفق شهادة مطابقة الدفعة (CoC) مع كل شحنة، متضمنة نتائج صدمة Izod ذات الشق الإلزامية عند -40°C.
الخصائص الميكانيكية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| مقاومة الشد | ISO 527 | 128 MPa |
| معامل مرونة الشد | ISO 527 | 6,800 MPa |
| الاستطالة عند الخضوع | ISO 527 | 3.8 % |
| الاستطالة عند الكسر | ISO 527 | 4.5 % (مرتفعة بفعل المطاط) |
| مقاومة الانحناء | ISO 178 | 195 MPa |
| معامل الانحناء | ISO 178 | 6,100 MPa |
| صدمة Izod ذات الشق (1A)، 23°C | ISO 180 | 32 kJ/m² — مطاطية |
| صدمة Izod ذات الشق (1A)، -40°C | ISO 180 | 25 kJ/m² — مطاطية بالكامل |
| صدمة Izod بلا شق (1U)، 23°C | ISO 180 | NB (لا كسر / ≥ 95 kJ/m²) |
| صدمة شاربي ذات الشق (1eA)، -30°C | ISO 179 | 22 kJ/m² |
| صلابة روكويل (مقياس R) | ISO 2039-2 | R 108 |
الخصائص الحرارية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| حرارة الانحراف الحراري @ 1.8 MPa | ISO 75/Af | 182 °C |
| حرارة الانحراف الحراري @ 0.45 MPa | ISO 75/Bf | 198 °C |
| درجة حرارة ليّنة Vicat (B/50) | ISO 306 | 202 °C |
| نقطة الانصهار (DSC ، الذروة) | ISO 11357 | 219 °C |
| درجة حرارة الاستخدام المستمر | تقييم داخلي / UL 746B | 105 °C |
| نطاق درجة حرارة صدمة مطاطية | برنامج BDTT داخلي | -45 °C إلى +105 °C |
| درجة حرارة الانتقال من الهش إلى المطاطي | داخلي (مسح شاربي) | -48 °C ± 2 °C |
الخصائص الفيزيائية والتصنيعية والكهربائية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| الكثافة | ISO 1183 | 1.31 g/cm³ |
| معدل تدفق حجم المصهور (MVR) 275°C, 5.0 kgf | ISO 1133 | 22 cm³/10 min |
| انكماش القالب — اتجاه الانسياب | ISO 294-4 | 0.40 % |
| انكماش القالب — الاتجاه العرضي | ISO 294-4 | 1.00 % |
| امتصاص الماء (24 ساعة، غمر 23°C) | ISO 62 | 1.05 % |
| حجم مجال المطاط (مُحقق TEM) | تصوير TEM داخلي | 0.3 – 0.8 μm |
| مؤشر التتبع المقارن (CTI) | IEC 60112 | CTI ≥ 500 V |
| المقاومة السطحية | IEC 60093 | 1 × 10¹⁵ Ω/sq |
| مقاومة الحجم | IEC 60093 | 1 × 10¹⁴ Ω·cm |
| قوة العزل الكهربائي (قصيرة المدى، 2 mm) | IEC 60243-1 | 18 kV/mm |
مقارنة الدرجات: PA6 ETF01 مقابل المواد المنافسة
استخدم هذه المقارنة المباشرة لاختيار مستوى المادة المناسب لتطبيقكم. يقع PA6 ETF01 في مكانة متخصصة بين PA6 غير المقوّى والمعدّل بالصدمة (مرن جداً)، و PA6 الزجاجي القياسي (هش تحت الصفر)، وخلائط PA6/PA66 البلوك كوبوليمر المميزة (تكلفة أعلى). المستويات: اقتصادي (مركّز على التكلفة، إنشائي عام)، قياسي (أداء متوازن + معدّلات خاصة)، مميز (تسامح ضيق، سطح تجميلي، أو حرارة عالية جداً).
| الخاصية / معيار المقارنة | PA6 ETF01 قياسي · مقوّى بالصدمة | GF25 PA6 القياسي قياسي · بدون مطاط | PA6 GBA35 اقتصادي · GF35 | PP IM20 اقتصادي · PP صدمة |
|---|---|---|---|---|
| مستوى الراتنج الأساسي | PA6 قياسي | PA6 قياسي | PA6 اقتصادي | PP Homo اقتصادي |
| التقوية / المعدّل | 25% GF + 8% POE | 25% GF فقط | 35% GF فقط | 20% POE (بدون GF) |
| مقاومة الشد (MPa) | 128 | 132 | 138 | 26 |
| معامل الشد (MPa) | 6,800 | 7,200 | 7,800 | 950 |
| صدمة Izod ذات الشق @ 23°C | 32 kJ/m² مطاطية | 12 kJ/m² هشة | 15 kJ/m² هشة | NB (لا كسر) |
| صدمة Izod ذات الشق @ -40°C | 25 kJ/m² مطاطية | 5 kJ/m² هشة | 4 kJ/m² هشة | 6 kJ/m² هشة |
| نمط الكسر تحت -30°C | 100% مطاطي / خضوع | 100% هش / تفتت | 100% هش / تفتت | هش تحت -18°C |
| HDT @ 1.8 MPa (°C) | 182 | 185 | 195 | 58 |
| الاستخدام المستمر (°C) | 105 | 110 | 115 | 80 |
| الكثافة (g/cm³) | 1.31 | 1.30 | 1.36 | 0.91 |
| تصنيف CTI (IEC 60112) | ≥ 500 V | ≥ 400 V | ≥ 250 V | ≥ 600 V |
| قادر على الأشعة فوق البنفسجية الخارجية | نعم (HALS اختياري) | محدود (أسود كربون فقط) | محدود (أسود كربون فقط) | نعم (حزمة UV) |
| تقريبي للسعر النسبي | $2.00 – $2.40 / kg | $1.60 – $1.85 / kg | $1.65 – $2.10 / kg | $1.10 – $1.35 / kg |
| موصى به لـ | صدمة -40°C + صلابة (اتصالات، خارجية سيارات، رياضات شتوية) | إنشائي عام فوق 0°C فقط | حوامل إنشائية اقتصادية حمل متوسط | أجزاء -20°C منخفضة الصلابة فقط |
إرشاد اختيار المواد حسب متطلب التطبيق
المتطلب: صدمة -30°C أو أبرد + صلابة إنشائية → PA6 ETF01 (المستوى القياسي). لا تحقق مادة أخرى في الجدول هذا الجمع عند نقطة السعر. توجد بدائل بلوك كوبوليمر مميزة بتكلفة أعلى بنسبة ~30-40% للكيلوغرام.
المتطلب: حوامل إنشائية عامة فوق +5°C محيط، مقيدة بالميزانية → PA6 GBA35 (المستوى الاقتصادي، 35% GF). أعلى نسبة صلابة/تكلفة، ولكن صدمة هشة تحت +5°C — غير مناسب لشتاء الشمال أو التبريد.
المتطلب: صدمة -20°C فقط، لا متطلب صلابة إنشائية → PP IM20 (المستوى الاقتصادي، PP صدمة). تكلفة أقل بكثير، ولكن HDT تبلغ 58°C فقط والمعامل منخفض جداً لمشابك التثبيت أو حوامل التثبيت.
المتطلب: حرارة أعلى (HDT 250°C) + صلابة بالصدمة → PA66 BFE04 (المستوى المميز، PA66 GF30). راجع المنتجات ذات الصلة أدناه.
المتطلب: ليونة -40°C + HDT أعلى (198°C) → PA6 ETF02 (المستوى القياسي، PA6 GF25 مقوّى بالصدمة عالي الحرارة). نفس تقوية POE بالصدمة، انحراف حراري أعلى. منتج ذو صلة أدناه.
آلية التقوية بدرجات الحرارة المنخفضة ومورفولوجيا المطاط
يتطلب فهم سبب بقاء PA6 ETF01 مطاطياً عند -40°C — بينما تفشل درجات PA6 GF المملوءة بالمثل بكسر هش — فحص المورفولوجيا دون الميكرومترية لطور المطاط POE-g-MA والفيزياء الأساسية لانتشار الشقوق في البوليمرات الزجاجية تحت درجة حرارة الانتقال الزجاجي.
لماذا يصبح PA6 GF القياسي هشاً في درجات الحرارة المنخفضة
يبلغ درجة حرارة الانتقال الزجاجي (Tg) لـ PA6 غير المعدّل (نايلون 6) حوالي 55–60°C في الحالة الجافة كما هو مقولب. مع انخفاض درجة الحرارة تحت Tg ، تفقد مصفوفة PA6 حركة الأجزاء المتسلسلة: أزمنة استرخاء سلسلة البوليمر تتجاوز مدة حدث الصدمة (~1–2 ميلي ثانية لضرق pendulum Izod). تحت هذه الظروف، لا يمكن تخفيف أي تركيز إجهاد ثلاثي المحاور — مثل عند طرف الشق، أو عند نهاية ألياف زجاجية، أو عند خط اللحام — بالخضوع البلاستيكي الموضعي. بدلاً من ذلك، يبدأ شق حاد وينتشر عبر المصفوفة الزجاجية بسرعات تقترب من سرعة الصوت في المادة، منتجاً سطح كسر مسطحاً خاليًا من المعالم (كسر هش). تعمل الألياف الزجاجية كمواقع تركيز إجهاد إضافية تحت Tg ، مما يزيد الهشاشة.
كيف تعكس مجالات مطاط POE-g-MA نمط الإخفاق هذا
يعالج المطاط POE-g-MA بنسبة 8% في PA6 ETF01 الكسر الهش تحت الصفر عبر ثلاث آليات تقوية متتابعة الفعل، جميعها مُحققة بتصوير TEM الداخلي وبرنامج SEM لسطح الكسر:
الآلية 1 — تكهو المطاط: كل مجال POE (قطره 0.3–0.8 μm) هو جسيم مطاطي منفصل له Tg بالقرب من -60°C — أبرد بكثير من نطاق خدمة ETF01. تحت إجهاد الشد ثلاثي المحاور الذي يتطور أمام طرف الشق المنتشر، تتكهف هذه المجالات المطاطية داخلياً (تشكل فراغات نانوية). هذا التمدد الحجمي الموضعي يحول مجال الإجهاد ثلاثي المحاور إلى مجال إجهاد قص مستوي. هذه هي الخطوة الأولى الحرجة: بدون التكهف، لا يمكن لمصفوفة PA6 أن تخضع تحت Tg الخاصة بها.
الآلية 2 — خضوع القص الموضعي للمصفوفة: بمجرد إزاحة حالة الإجهاد إلى القص المستوي بالتكهف، تخضع مصفوفة PA6 المحيطة — حتى عند -40°C — بخضوع قص بلاستيكي واسع النطاق في أشرطة رفيعة تمتد للخارج من كل جسيم مطاطي. يمتص كل شريط قص فردي الطاقة عبر فك تشابك سلسلة البوليمر والتوجيه. في أسطح كسر ETF01 بعد صدمة -40°C ، نلاحظ 20–40 شريط قص لكل ملليمتر مربع من المقطع العرضي.
الآلية 3 — جسر الشق وفك الارتباط: يوفر التطعيم بأنهيدريد المالييك على مطاط POE ارتباطاً كيميائياً بينياً قوياً بمجموعات الأمين الطرفية لمصفوفة PA6 — قوياً بما يكفي، مع اقتراب مقدمة الشق، لأن تجسّر الجسيمات المطاطية الفردية عبر ذيل الشق بدلاً من الانفصال النظيف. يخلق تجسّر السحب هذا قوة إغلاق على الشق تقلل كثافة إجهاد الطرف وتمنع الانتشار غير المستقر الكارثي.
لماذا يهم حجم مجال المطاط (مُحقق TEM 0.3–0.8 μm)
تتحكم Juhai في معلمات البثق ثنائي اللولب (موضع المغذي الجانبي لإضافة POE ، تكوين قص عناصر اللولب، معدل الإنتاج، منحدر درجة حرارة المصهور) لإنتاج توزيع ضيق لحجم مجال POE يتمركز عند 0.5 μm (النطاق 0.3–0.8 μm). هذا ليس هدفاً عشوائياً:
مجالات صغيرة جداً (< 0.2 μm): حجم داخلي غير كافٍ لبدء حدث تكهف مستقر تحت الصدمة. كفاءة التقوية تنخفض sharply. والنتيجة: كسور هشة عرضية عند -40°C.
مجالات كبيرة جداً (> 1.5 μm): تعمل كمركّزات إجهاد على المقياس الكبير تبدأ هي نفسها شقوقاً هشة في مصفوفة PA6 المحيطة. تتدهور مقاومة الشد والاستطالة كلاهما، وتظهر الصدمة كنمط إخفاق هش/مطاطي مختلط.
النقطة المثالية المستهدفة 0.3–0.8 μm: تكهف متسق، مجال إجهاد منتظم، نمط كسر مطاطي 100% عند -40°C عبر كل دفعة إنتاج. كل دفعة خامسة من ETF01 مُحققة بالتصوير TEM في مختبرنا التحليلي الداخلي لتأكيد بقاء توزيع حجم المجال ضمن المواصفة.
تأهيل نمط الكسر المطاطي مقابل الهش (بروتوكول الجودة الخاص بنا)
تتضمن كل CoC (شهادة المطابقة) لـ PA6 ETF01 كلاً من قيمة صدمة Izod ذات الشق الرقمية عند -40°C وتصنيف نمط الكسر الإلزامي:مطاطي / هش / مختلط. تفشل دفعة في ضمان الجودة الداخلي لـ Juhai إذا أظهرت أي عينة من مجموعة اختبار العينات العشر كسراً هشاً أو نمطاً مختلطاً، بغض النظر عن متوسط قيمة الطاقة. هذا النهج الذي يعطي الأولوية لنمط الكسر هو سبب عدم تعرض عملاء اتصالاتنا الشماليين وعملاء السيارات المكسيكيين لأي إخفاقات هشة ميدانية في إجمالي 60+ MT من الإنتاج المستهلك منذ الإطلاق. مواصفة العميل الدنيا 18 kJ/m² هي مجرد وسيلة راحة رقمية — أما الحقيقية فهي نمط كسر مطاطي 100% عبر كل عينة.
عملية التصنيع وضمان الجودة
خط المركّب بالبثق ثنائي اللولب
يُركّب PA6 ETF01 حصراً على خط البثق ثنائي اللولب الدوار المشترك 65 mm / L:D 52:1 المتداخل بالكامل (الخط رقم 3 في مصنع Yuyao الخاص بنا). هذا الخط مخصص لدرجات PA6 و PA66 المعدّلة بالمطاط فقط — لا نشغّل درجات اقتصادية أو غير مملوءة على مجموعة اللولب هذه، مما يزيل التلوث المتقاطع للمعدّلات. تكوين الخط مبني خصيصاً لتركيبة ETF01:
المغذي الرئيسي (الأسطوانة 1): حبيبات راتنج PA6 الأساسية + حزمة مضادات الأكسدة + ماستر باتش أسود الكربون، تُغذى وزنياً بدقة نقطة ضبط ± 0.2%.
المغذي الجانبي 1 (الأسطوانة 6): 25% ألياف زجاجية E مقطّعة (معالجة بالسيلان، طول قطع 4.5 mm) تُدخل من منتصف الأسطوانة إلى مصفوفة بوليمر منصهرة جزئياً. كتل العجن اللطيفة في المصب تقلل بلى الألياف؛ يبلغ طول الألياف ذو العدد المتوسط في الحبيبة النهائية 0.42 mm ±0.04 mm.
المغذي الجانبي 2 (الأسطوانة 10): 8% حبيبات مطاط POE-g-MA تُضاف في تغذية لاحقة مخصصة — في مصب إضافة الزجاج ولكن عند منبع منطقة الخلط عالية القص. يضمن هذا التوقيت أن يذوب المطاط ويتشتت في المصفوفة المملوءة زجاجاً بالفعل دون اتحاد مجالات مبكر.
تنفيس التفريغ (الأسطوانة 14): إزالة غازية بمقياس -0.095 MPa لإزالة رطوبة العملية المتقطعة ومتطايرات الأوليغوميرات قبل القالب. هذه الخطوة إلزامية لتحقيق مستوى الرطوبة المنتجة <0.08% وتزيل التشقق السطحي على أجزاء العملاء حتى بدون تجفيف مسبق إضافي (رغم أن التجفيف المسبق يظل موصى به دائماً).
نظام التكوير تحت الماء (UWP): مكعّب حلقة ماء على وجه القالب ينتج حبيبات أسطوانية بطول 3.0 ± 0.5 mm / قطر 2.5 ± 0.3 mm. درجة حرارة الماء مضبوطة على 45°C ± 2°C لقطع نظيف وبدون ذيول حبيبات أو تكتلات.
منخل اهتزازي على الخط + كاشف معادن: منخل ناعم 2.0 mm عند مخرج المكعّب، يتبعه كاشف معادن حديدية + غير حديدية على الخط (حساسية 0.8 mm Fe / 1.2 mm SUS) — أي تشغيل إيجابي يحوّل الدفعة كاملة لإعادة المعالجة.
بروتوكول إطلاق جودة الدفعة (12 اختباراً إلزامياً)
تُحجز كل دفعة إنتاج 1,000 kg من PA6 ETF01 في حجر ضمان الجودة حتى تجتاز جميع الاختبارات الـ 12 التالية الحدود الموثّقة. عينات الاختبار مقولبة بالحقن داخلياً على مكبس مؤازر هيدروليكي 90 طناً بأداة ISO متعددة الأغراض، ومكيّفة 16 ساعة عند 23°C/50% رطوبة نسبية (عدا عينات الصدمة في درجات الحرارة المنخفضة التي تُشبع إضافياً عند نقطة الضبط):
الشهادات والامتثال
ISO 9001:2015
نظام إدارة الجودة معتمد لدى SGS. تتبع كل دفعة إنتاج خطط تحكم موثّقة، ومعايير فحص، وبروتوكولات تتبع.
متوافق مع ROHS 2.0
متوافق بالكامل مع التوجيه الأوروبي 2015/863: جميع المواد المقيدة العشر تحت حدود الكشف. CoC وبيانات الاختبار متوفرة لكل دفعة.
مفحوص ضد REACH SVHC
مفحوص ضد أحدث قائمة مرشحة EU REACH SVHC (أكثر من 240 إدخالاً). تُرفق شهادة الامتثال مع كل شحنة.
مؤهل بصدمة -40°C
برنامج داخلي بمتطلب كسر مطاطي 100%. أظهرت الدفعات التي دقّقها مستوى أول للسيارات CpK = 1.52 مقابل مواصفة دنيا 18 kJ/m².
مصنف CTI ≥ 500 V
مؤشر التتبع المقارن وفق IEC 60112. مناسب للعلب الكهربائية الخارجية وتصاميم مسافات الزحف العالي للجهد.
مختبر بالتجوية بالأشعة فوق البنفسجية
اجتازت نسخة ETF01 المثبتة بالأشعة فوق البنفسجية HALS 1500 ساعة قوس زينون ISO 4892-2 مع الاحتفاظ بالصدمة ≥88% وتغير لون ΔE ≤ 3.0.
قابل للتتبع بالدفعة (CoC)
يحمل كل كيس رقم دفعة فريد مربوطاً ببيانات اختبار CoC الكاملة متضمنة تصنيف نمط كسر Izod الإلزامي عند -40°C.
مورفولوجيا مُحققة TEM
كل دفعة إنتاج خامسة تُحلّل بالمجهر الإلكتروني النافذ لتأكيد حجم مجال POE ضمن مواصفة 0.3–0.8 μm.
دراسات حالة التطبيق
الحالة 1: مزلاجات خزانات 5G الخارجية لاتصالات الشمال (فنلندا)
التحدي: كان OEM اتصالات فنلندي يعاني من معدل إخفاق تشقق هش موسمي بنسبة 8% على كامات مزلاج باب الخزانة الخارجية المقولبة في درجة منافسة GF25 PA6 القياسية. حدثت الإخفاقات أثناء التركيب في يناير–فبراير عندما انخفضت درجة حرارة الجزء إلى -38°C إلى -42°C في مواقع الانتشار الشمالية. يمكن لمزلاج متشقق واحد أثناء حدث رياح خدمة أن يسمح بتسرب الماء وتوقف الخزانة. طلب العميل مادة بديلة من نوع drop-in بنفس الانكماش (0.40% انسياب) بحيث لا يلزم تعديل الأداة، بالإضافة إلى ضمان صدمة مطاطية -40°C.
الحل والنتائج: جُرّب PA6 ETF01 على نفس أداة المزلاج ذات 16 تجويفاً دون تغييرات في المعلمات عدا رفع درجة حرارة القالب من 60°C إلى 80°C وتحديد سقف منطقة الأسطوانة الأمامية عند 270°C. بعد 4 أشهر من التعرض الميداني الشتوي في موقع اختبار أوتسجوكي بفنلندا (سُجلت أدنى درجة حرارة -42.3°C)، أُزيلت جميع كامات مزلاج ETF01 الـ 120 المركّبة وفُحصت. النتائج: 0 تشققات هشة، 0 انحراف أبعاد، وأعاد اختبار صدمة Izod ذات الشق عند -40°C على الأجزاء المعرضة ميدانياً 92% من القيمة الأولية. قام العميل الآن بتأهيل ETF01 عبر 4 طرازات علب واشترى 18 MT في 2026 ، متحولاً إلى نسخته المثبتة بالأشعة فوق البنفسجية HALS (MOQ 3T) للنشر طويل الأمد.
الحالة 2: مشابك آبار العجلات الخارجية لشاحنات EV أمريكا الشمالية (المكسيك / الولايات المتحدة)
التحدي: طُلب من قالب مثبتات سيارات من المستوى الأول في المكسيك توريد برنامج شاحنة EV أمريكا الشمالية بمشابك مثبتات بطانة قوس العجلة تفي بمواصفة صدمة مطاطية -40°C مع نمط كسر مطاطي 100% عبر جميع الدفعات. أنتجت درجة GF25 PA6 القياسية الشاغرة كسوراً هشة عرضية عند مراقبة الجودة الواردة، مما تسبب في توقفات الإنتاج وتكاليف إعادة التوريد بالشحن الجوي المميز. طلب العميل مادة ذات ليونة دفعة-لدفعة مُثبتة إحصائياً (CpK ≥ 1.33 مقابل الحد الأدنى للعميل 18 kJ/m²).
الحل والنتائج: تأهل PA6 ETF01 على أداة مشبك عداء بارد ذات 16 تجويفاً في منشأة القالب في مونتيري. أُجري فحص واردة لـ Izod عند -40°C لكل دفعة بـ 10 عينات. بعد 12 دفعة متتالية بإجمالي 28 MT ، أظهرت بيانات التدقيق: أظهرت جميع العينات الـ 120 نمط كسر مطاطياً بالكامل (0 هش / 0 مختلط)، بقيم تراوحت من 24.1 إلى 26.8 kJ/m² ومؤشر قدرة العملية CpK = 1.52 مقابل LSL البالغ 18 kJ/m². لم تحدث أي توقفات إنتاج تتعلق بجودة الصدمة على مدى 9 أشهر من الإنتاج المتسلسل. لاحظ العميل إضافةً انخفاض كسر المشابك أثناء الإدخال الآلي في خط التجميع (درجة حرارة الغرفة) — فائدة ثانوية لاستطالة الكسر 4.5% مقارنة بـ 2.5% على مادة GF25 PA6 القياسية السابقة.
الحالة 3: مجموعة كأس عقب رباطة التزلج النمساوية
التحدي: أعاد OEM معدات الرياضات الشتوية النمساوية تصميم مجموعة كأس عقب رباطة التزلج الألبي لموسم 2026–2027 ، مستهدفاً أدنى درجة حرارة اختبار لتحرير الرباطة ISO تبلغ -35°C بدون إخفاق هش في صدمة الوزن الساقط. كانت مادة PA6 الصدمية غير المقوّاة السابقة تفتقر إلى الصلابة الكافية تحت حمل الضغط الحافي الديناميكي، مما ينتج عنه انحراف قيمة التحرير في نهاية برامج اختبار 30 يوماً. التقوية بالألياف الزجاجية كانت قد تسببت سابقاً في إخفاقات هشة عند متطلب تشبع -35°C.
الحل والنتائج: زود PA6 ETF01 بمعامل الشد المطلوب 6,800 MPa (صلب بما يكفي لإزالة انحراف قيمة التحرير) مقترناً بليونة صدمة Izod ذات الشق 25 kJ/m² عند -40°C (هامش آمن مقابل مواصفة -35°C). اجتاز العميل برنامج شهادة رباطة التزلج الألبي EN 13121 الكامل متضمناً 500 دورة تحرير متتالية عند -35°C بدون كسور مكونات. تعديل طفيف للأداة (زيادة أنصاف أقطار جذر الضلع على كأس العقب من 0.3 mm إلى 0.8 mm حسب توصيتنا) حسّن عمر الإجهاد بنسبة 32% فوق متطلب التصميم. من المقرر أن يبدأ الإنتاج المتسلسل في الربع الثالث 2026 بطلب أولي 7 MT من ETF01 الأسود القياسي، يتبعه النسخة المثبتة بالأشعة فوق البنفسجية HALS لطرازات أساطيل التأجير المعرضة لتعرض الأشعة فوق البنفسجية الممتد على حاملة السقف في الصيف.
إرشادات التصنيع والتداول
معلمات القولبة بالحقن
| معامل العملية | النطاق الموصى به | ملاحظات |
|---|---|---|
| التجفيف المسبق | 80 °C × 4 ساعات؛ إلى رطوبة < 0.08% | مجفف إزالة الرطوبة إلزامي لأجزاء الدرجة الخارجية؛ تجفيف الهواء المحيط غير كافٍ في بيئات الرطوبة النسبية > 55%. افحص الرطوبة بمعايرة Karl Fischer إذا تيسر؛ وإلا استخدم مؤشر نقطة الانصهار (لا نفخة بخار مرئية عند تنظيف الفوهة). |
| درجة حرارة الأسطوانة — خلفي / أوسط 1 / أوسط 2 / أمامي | 230 °C / 245 °C / 255 °C / 265 °C | منحدر متزايد تدريجياً؛ تجنب ضبط الخلفي فوق 240°C لمنع التدهور الحراري لـ PA6 قبل حدوث ترطيب GF. |
| أقصى درجة حرارة للمنطقة الأمامية (لا تتجاوز) | 275 °C الحد المطلق | يبدأ طور مطاط POE في انشقاق السلسلة بالأكسدة الحرارية فوق 275°C مع فقدان دائم غير قابل للاسترداد لأداء الصدمة عند -40°C. افحص معايرة مزدوجة حرارة الأسطوانة الفعلية كل 6 أشهر؛ إزاحة 10°C يمكن أن تفسد دفعة بهدوء. |
| درجة حرارة الفوهة | 260 - 270 °C | أنزل إلى 255-260 °C إذا حدث تقطير عند رأس الفوهة بين الحقن. يُوصى برأس فوهة مفتوح لمنع تجمد الدرجة المملوءة. |
| درجة حرارة القالب | 60 - 90 °C (80 °C موصى به) | درجة حرارة قالب أعلى (80 °C+) تمنح صلابة خط اللحام المثلى، حرجة على الأجزاء المضلعة أو متعددة البوابات. بالنسبة للأجزاء الكهربائية الحرجة CTI ، فإن درجة حرارة القالب 80-85°C تحسن تجانس السطح وأداء التتبع. |
| نسبة ضغط اللولب (المفضلة) | 2.5 : 1 — 3.0 : 1 (لولب PA/نايلون عام) | تجنب البراغي عالية الضغط (> 3.2:1) مثل براغي PP/HDPE ؛ التسخين بالقص المفرط يمكن أن يدهور طور POE ويضيق توزيع مجال المطاط. البراغي بنمط الفنتوري مقبولة. لولب حاجز النايلون مفضل إذا تيسر. |
| ضغط الحقن | 80 - 130 MPa | يعتمد على سماكة الجدار وطول التدفق؛ املأ 95% حجمياً ثم انتقل إلى التثبيت لتجنب التعبئة الزائدة لجذور الشقوق الحرجة للصدمة. |
| سرعة الحقن / معدل الامتلاء | متوسطة إلى سريعة (معتدلة) | هدف زمن الامتلاء 0.8–2.5 ثانية لمشابك/حوامل نموذجية. الامتلاء الأبطأ قد ينشئ جبهات باردة وخطوط لحام ضعيفة؛ الأسرع يسبب النفث وعيوب اتجاه GF عند البوابة. |
| ضغط التثبيت / التعبئة | 55 - 75% من ضغط الحقن | زمن التثبيت: 12-28 ثانية حسب سماكة الجدار؛ حدده بدراسة تجميد البوابة. تجنب ضغط التثبيت المفرط (> 85%) — التعبئة الزائدة تزيد الإجهاد المتبقي بالقرب من الأضلاع وتقلل أداء الصدمة الفعال. |
| زمن التبريد في القالب | 12-35 ثانية (يعتمد على سماكة الجدار) | برّد حتى تسمح صلابة الجزء بالإخراج بدون احمرار دبابيس القاذف. أخرج عند درجة حرارة سطح تحت 100°C لاستقرار الأبعاد والتحكم في الالتواء بعد القولبة. |
| ضغط رجوع اللولب | 5 - 8 bar (73 - 116 psi) | ضغط رجوع معتدل يضمن تشتت المطاط الموحد وترطيب GF ؛ تجنب > 12 bar لمنع بلى طول GF. لإضافة ماستر باتش الملوّن، ارفع إلى 10 bar مؤقتاً ثم عد إلى المعيار. |
| سرعة اللولب (RPM) | 70 - 130 rpm (معتدلة) | هدف زمن الاسترداد 60-75% من الدورة الكاملة للاتساق. السرعة المعتدلة تقلل التسخين بالقص وتحافظ على سلامة مجال المطاط؛ RPM عالٍ (> 160) على البراغي الصغيرة يرفع درجة حرارة المصهور 10-15°C فوق نقطة الضبط. |
| حجم الحقنة مقابل سعة الأسطوانة | 25% — 75% من الحقنة المقننة (المثالي 40-60%) | تجنب الحقن الأصغر من 20% من سعة الأسطوانة لـ ETF01 ؛ زمن المكث الممتد (> 6 دقائق) عند درجات حرارة مصهور مرتفعة يخاطر بتدهور طور POE وانخفاض صلابة الصدمة. |
| أقصى زمن مكث للمصهور عند 270°C | < 5 دقائق مفضلة؛ < 8 دقائق مطلقة | لإيقافات الإنتاج (تغيير اللون، تبديل الأداة، تغيير الوردية)، نظف الأسطوانة بـ PA6 القياسي غير المملوء (درجة اقتصادية مقبولة)، ثم اضبط السخانات تحت 200°C. لا تترك ETF01 يتشبع ساخناً في الأسطوانة للإيقافات الممتدة. |
| مادة التنظيف / التحوّل | PA6 قياسي غير مملوء طبيعي أو أسود | لا تستخدم مركّبات تنظيف PP أو PE أو الأكريليك بين تشغيلات ETF01 — مطاط POE محب للزيوت وسوف يذوب في عمليات التنظيف الأوليفينية، منتجاً تلوثاً. التنظيل نايلون-على-نايلون هو الأكثر أماناً. |
| نصائح أداء خط اللحام | استخدم قالب 80 °C + آبار فيض سخية | على المشابك متعددة البوابات، يُوصى بالبوابات الصمامية المتتابعة لتجنب اللحامات الباردة في المناطق الحرجة للصدمة. إذا سقطت خطوط اللحام على ضلع حامل، أضف لسان فيض 1 mm مقابل اللحام لطرد الكتلة الباردة. |
| استخدام المادة المعاد طحنها (إعادة استخدام منظّمة) | حد أقصى 15% وزناً، إعادة طحن ≤ 3 مرات | يجب فحص المادة المعاد طحنها بالغربلة الناعمة (إزالة الناعم < 1.0 mm) للحفاظ على ليونة الصدمة. تزيد إعادة الطحن احتمال انخفاض طفيف في Izod عند -40°C بمقدار 2-4 kJ/m²؛ لا تتجاوز أبداً 15% على الأجزاء الحرجة للصدمة. أبقِ دفعات إعادة الطحن مفصولة ومدقّقة. |
| التلدين بعد القولبة (اختياري) | 100°C × ساعة في فرن هواء قسري، تبريد بطيء | لأعلى صدمة ممكنة عند -40°C على الأجزاء فائقة الحرجة، يزيل التلدين بعد القولبة الإجهاد المتبقي المقولب وعادةً يرفع Izod عند -40°C بهامش إضافي 1-2 kJ/m². يقلل التلدين أيضاً الانحراف الأبعاد بعد القولبة على أغلفة العلب الكبيرة. |
التخزين ومدة الصلاحية
خزّن في الأكياس الأصلية المغلقة المختومة حرارياً تحت 35°C وتحت 70% رطوبة نسبية لمنع امتصاص الرطوبة المسبق قبل المعالجة.
ابتعد عن أشعة الشمس المباشرة ومصادر الحرارة أو اللهب المكشوف؛ تجنب التلامس مع المذيبات العطرية، والمواد الكيميائية المؤكسدة، أو الأحماض المركزة التي يمكن أن تهاجم مصفوفة PA6 أو سطح مطاط POE.
مدة الصلاحية في الظروف المناسبة: 24 شهراً من تاريخ التصنيع المطبوع على كل ملصق كيس (مطابق لدفعة COA). بالنسبة لنسخة ETF01 المثبتة بالأشعة فوق البنفسجية HALS ، المضمون 18 شهراً من تاريخ الإنتاج تحت التخزين المغلق.
بمجرد فتح كيس مفرد، استخدم المحتويات خلال 4 أسابيع أو أعد الإغلاق فوراً بـ 2 × 100g أكياس مجففة لكل كيس وطبق ختم حراري أو إغلاق ربطة كابل ثقيلة.
بالنسبة لنسخة ETF01 المثبتة بالأشعة فوق البنفسجية HALS ، تُطبق تغليف خارجي أسود مبكر إضافي أثناء التخزين لمنع التجوية المسبقة من إضاءة المستودع الفلورية أو شمس النافذة.
يُخزن المخزون المبلط بدوران باستخدام FIFO (أولاً يدخل / أولاً يخرج) في مستودع Juhai ؛ يمكن للعملاء طلب توزيع تواريخ إنتاج الباليتات وقت الطلب.
تقييمات العملاء الموثّقة والأداء الميداني
"حددنا PA6 ETF01 لمزلاجات خزانات اتصالات 5G الخارجية وحوامل التثبيت الخاصة بنا المنتشرة عبر شمال فنلندا. خلال موسم الشتاء 2025-2026 ، انخفضت درجات الحرارة المسجلة إلى -42°C في موقع اختبار أوتسجوكي. بعد 4 أشهر من التعرض، فحصنا 120 جزءاً مركّباً من ETF01: 0 تشققات هشة، 0 إخفاقات تثبيت، والاحتفاظ بالصدمة مقاساً عند 92% من المواصفة الأولية. بالمقارنة، كانت درجة GF25 PA6 القياسية المنافسة التي استبدلناها معدل كسر هش فيها 8% في الشتاء السابق عبر نفس طراز العلبة."
"يعد PA6 ETF01 مادتنا المؤهلة لمشابك مثبتات آبار العجلات الخارجية ومثبتات المصدات على برنامج شاحنة EV أمريكا الشمالية الذي يتطلب ليونة -40°C. استلمنا الآن 12 دفعة إنتاج متتالية بإجمالي 28 MT من Juhai. اجتازت كل دفعة فحص واردة صدمة Izod ذات الشق عند -40°C بنمط كسر مطاطي 100% وقيم ثابتة في نطاق 24-27 kJ/m² (CpK = 1.52 مقابل مواصفتنا الدنيا 18 kJ/m²). أعطى التحكم في درجة حرارة القالب عند 80°C أفضل صلابة لخط اللحام على أداة المشبك ذات 16 تجويفاً."
التغليف والشحن و MOQ
| التغليف القياسي | كيس مركب كرافت / PE مختوم حرارياً 25 kg مع حاجز رطوبة ألمنيوم داخلي وملصق منتج (رقم الدفعة، التاريخ، SKU ، الوزن الصافي/الإجمالي) |
|---|---|
| تهيئة البليت | 40 كيساً لكل بليت قياسي EUR / تصدير = 1,000 kg (1 MT) لكل بليت؛ ملتف بالشد مع واقيات زاوية من الورق المقوى وغلاف خارجي ثابت للأشعة فوق البنفسجية لدرجات HALS |
| MOQ (الحد الأدنى لكمية الطلب) | 1,000 kg (بليت كامل / 40 كيساً). تتوفر دفعات تجريبية 100 kg عند الطلب مع رسوم تجريبية متواضعة. |
| MOQ — النسخة المثبتة بالأشعة فوق البنفسجية HALS | 3,000 kg (3 باليتات / 120 كيساً). تتضمن مثبت ضوء HALS + حزمة ممتصة للأشعة فوق البنفسجية. |
| MOQ — لون RAL / Pantone مخصص | 5,000 kg (5 باليتات). ماستر باتش مصطبغ بتأهيل خصائص الصدمة لكل دفعة. |
| مهلة المخزون | 3-5 أيام عمل بعد استلام الدفع (ex-works نينغبو) |
| تحميل حاوية 20 ft FCL | ~ 20,000 kg (20 بليتاً من 1 MT لكل منها) |
| تحميل حاوية 40 ft HC FCL | ~ 27,000 kg (27 بليتاً من 1 MT لكل منها) |
| الوثائق المقدمة | الفاتورة التجارية، قائمة التعبئة، بوليصة الشحن / AWB ، شهادة المنشأ (النموذج F / النموذج A عند الطلب)، CoC / تقرير الاختبار (متضمناً Izod الإلزامي عند -40°C)، خطاب امتثال ROHS / REACH ، MSDS عند الطلب. |
