نايلون معدل PA66 · معامل مرونة عالي 50% ألياف زجاجية

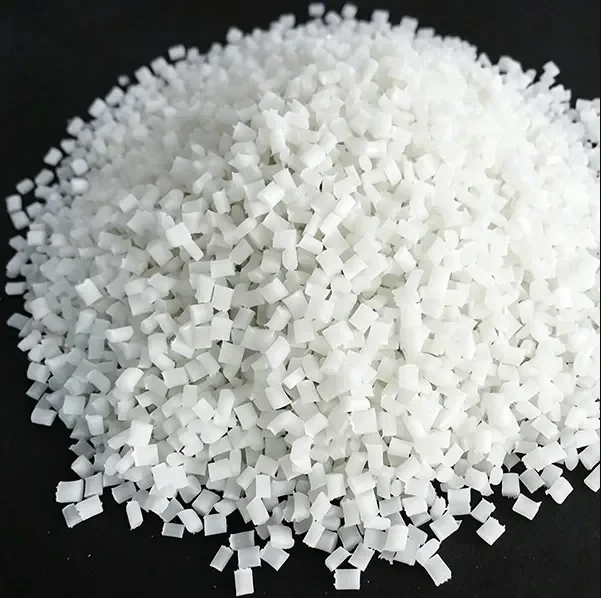

PA66 GFE50 · حبيبات PA66 ذات معامل مرونة عالية بنسبة 50% ألياف زجاجية
مركب PA66 فاخر معزز بـ 50% ألياف زجاجية E مقطوعة لتحقيق أقصى قدر من الصلابة والاستقرار البعدي. تصل مقاومة الشد إلى 220 MPa ومعامل الانحناء إلى 13500 MPa — وهو تقريبًا ضعف معامل المرونة لـ PA66 القياسي بنسبة 30% ألياف زجاجية، ويقترب من نسبة الصلابة إلى الوزن للألمنيوم المصبوب. مصمم للمكونات الهيكلية البديلة للمعادن التي تتطلب قدرة تحميل عالية، زحف منخفض، وتسامحًا بُعديًا دقيقًا: التروس الدقيقة، أقفال المحامل، دوافع المضخات، أسنان سلاسل الناقلات والأقواس الحاملة للأحمال. اللون الأسود قياسي مع أسود الكربون لمقاومة الأشعة فوق البنفسجية والتآكل السطحي.
| مقاومة الشد (ISO 527) | 220 MPa |
|---|---|
| معامل الانحناء (ISO 178) | 13500 MPa |
| HDT عند 1.82 MPa (ISO 75/Af) | 255 °C |
| HDT عند 0.45 MPa (ISO 75/Bf) | 262 °C |
| مقاومة الصدم إيزود بشق، 23 °C (ISO 180/1A) | 10 kJ/m² |
| الكثافة (ISO 1183) | 1.57 g/cm³ |
| انكماش القالب — اتجاه التدفق (ISO 294-4) | 0.20 % |
| الشهادات | ISO 9001, ROHS 2.0, REACH |
نظرة عامة على المنتج والميزات الرئيسية
PA66 GFE50 هو مركب بلاستيك هندسي عالي المعامل المرونة تنتجه شركة Juhai للبلاستيك، يعتمد على راتنج أساسي PA66 متوسط اللزوجة الفاخر المعزز بـ 50% من ألياف الزجاج E المقطوعة عالية الجودة مع معالجة السيليان، ويتم خلطه على خط البثق ذو المسمار المزدوج الدوار المشترك. نسبة تحميل الألياف الزجاجية البالغة 50% تدفع PA66 إلى سقف الصلابة العملي — عند هذه النسبة، يصل معامل الانحناء للمركب إلى 13.5 GPa، وهو ما يمثل تقريبًا 78% من صلابة الألمنيوم المصبوب (70 GPa) بكثافة تبلغ 58% فقط من كثافة الألمنيوم (2.7 g/cm³). بالنسبة للمكونات الهيكلية التي تحتاج إلى صلابة شبيهة بالمعادن دون وزن المعادن أو تكلفتها أو مشاكل التآكل، يوفر PA66 GFE50 أعلى نسبة صلابة إلى وزن ضمن مجموعة البوليميدات من Juhai.
المزايا الأدائية الأساسية
أعلى معامل مرونة ضمن فئة PA66: معامل الانحناء 13500 MPa ومعامل الشد 15000 MPa — أعلى بنسبة 65% من PA66 ذو 30% ألياف زجاجية، ويعادل تقريبًا 3 أضعاف معامل PA66 غير المعزز. مثالي للأضلاع الهيكلية ذات الجدران الرقيقة التي يجب ألا تنحني تحت الأحمال المستمرة.
مقاومة شد تبلغ 220 MPa: تضاهي أو تتجاوز الألمنيوم المصبوب من الدرجات المنخفضة (مثل AlSi9Cu3 عند ~220 MPa) في مقاومة الشد، مما يسمح بالاستبدال المباشر للمواد في الأقواس والأغلفة الهيكلية ذات الأحمال الخفيفة.
HDT تبلغ 255 °C عند 1.82 MPa: تقترب من نقطة انصهار PA66 (262 °C). يمكن الاستخدام المستمر عند 150-160 °C تحت الحمل دون فشل الزحف، كما يتحمل القمم قصيرة الأجل تصل إلى 220 °C.
انكماش فائق الانخفاض واستقرار بُعدي: انكماش اتجاه التدفق البالغ 0.20% يُصنف من أقل القيم ضمن جميع البلاستيكات الحرارية، مما يسمح بقولبة الميزات ذات التسامح البُعدي الضيق (ثقوب المحامل، دوائر خطوة التروس، دبابيس التحديد) مباشرة بدون معالجة ميكانيكية لاحقة.
مقاومة عالية للإجهاد المتكرر والزحف: شبكة الألياف بنسبة 50% تحمل الأحمال الساكنة والدورية طويلة الأجل مع زحف ضئيل — تحافظ أسنان التروس وأذرع أسنان السلاسل على الدقة البُعدية خلال ملايين الدورات.
حماية سطحية بأسود الكربون: اللون الأسود القياسي مع 2.0% أسود الكربون يوفر مقاومة للأشعة فوق البنفسجية لتطبيقات الناقلات والمضخات الخارجية، ويحسن مقاومة التآكل السطحي مقارنة بـ PA66 الطبيعي.
تحديد مستوى التكلفة
PA66 GFE50 يندرج ضمن فئة التكلفة فاخرة لمركبات PA66، وهذا ناتج عن نسبة تحميل ألياف الزجاج المرتفعة (على الرغم من أن ألياف الزجاج أرخص من راتنج PA66، إلا أن النسبة المرتفعة تزيد من تكلفة الخلط بسبب انخفاض معدل الإنتاج وتسريع تآكل المسمار). قارن مع منتج فئة قياسية لدينا PA66 BFE04 (PA66 فاخر 30% ألياف زجاجية، منتج عام متعدد الاستخدامات)، ومنتج فئة اقتصادية PA6 GBA35 (PA6 اقتصادي 35% ألياف زجاجية للاستخدامات الهيكلية الحساسة للتكلفة). للتطبيقات الكهربائية المثبطة للهب التي تتطلب قيمة CTI عالية، راجع PA66 FR-V0 في قسم المنتجات ذات الصلة أدناه.
التطبيقات الموصى بها
التروس الدقيقة
تروس التخفيف لأدوات الطاقة، تروس نقل الحركة للأجهزة المنزلية وتروس الوحدة الصغيرة، حيث يمنع معامل المرونة البالغ 13.5 GPa انحراف الأسنان تحت عزم الدوران، ويوفر الانكماش 0.20% دقة دائرة خطوة التروس.
أقفال المحامل
أقفال محامل الأسطوانات والكرات للمحامل الصناعية والسيارات. الصلابة العالية تحافظ على تباعد الأسطوانات عند سرعات دوران عالية؛ مصفوفة PA66 ذات الاحتكاك المنخفض لا تحتاج إلى مواد تشحيم إضافية في الكثير من التصاميم.
دوافع وأغلفة المضخات
دوافع مضخات الطرد المركزي وأغلفة الحلزون لمضخات المياه والمواد الكيميائية. يقاوم تآكل التجويف بشكل أفضل من درجات PA6 المعززة بالألياف الزجاجية؛ درجة حرارة HDT 255 °C تتحمل تشغيل مضخات إعادة تدوير المياه الساخنة.
الأقواس الهيكلية (بديل المعادن)
أقواس تحميل تحل محل الألمنيوم المصبوب في السيارات والأجهزة المنزلية والمعدات الصناعية. مقاومة شد 220 MPa بالإضافة إلى معامل مرونة 13.5 GPa بكثافة تعادل 58% من كثافة الألمنيوم.
أسنان سلاسل الناقلات والبكرات
أسنان سلاسل الناقلات، بكرات السحب وشرائط التآكل. السطح المحتوي على أسود الكربون يتحمل الأشعة فوق البنفسجية الخارجية؛ الانكماش 0.20% يحافظ على دقة خطوة أسنان السلسلة للتشابك مع سلاسل الفولاذ.
مكونات المحركات والمراوح
أقواس نهاية مبدلات تيار المحركات الكهربائية، مراكز المراوح وجذور شفرات المراوح، حيث تقاوم الصلابة العالية قوى الطرد المركزي، ودرجة حرارة HDT 255 °C تتحمل حرارة ملفات المحرك.
الخصائص الميكانيكية والفيزيائية الكاملة
جميع القيم تم اختبارها وفقاً لمعايير ISO باستخدام عينات اختبار متعددة الأغراض مقولبة بالحقن بسماكة 4 مم، تم تكييفها عند 23 °C / رطوبة نسبية 50% لمدة 16 ساعة ما لم يذكر خلاف ذلك. يتم توفير شهادة المطابقة CoC لكل دفعة مع كل شحنة.
الخصائص الميكانيكية (قبل الشيخوخة)
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| مقاومة الشد | ISO 527 | 220 MPa |
| معامل مرونة الشد | ISO 527 | 15000 MPa |
| الاستطالة عند نقطة الخضوع | ISO 527 | 1.8 % |
| الاستطالة عند الكسر | ISO 527 | 2.0 % |
| مقاومة الانحناء | ISO 178 | 335 MPa |
| معامل الانحناء | ISO 178 | 13500 MPa |
| مقاومة الصدم إيزود بشق (1A)، 23 °C | ISO 180 | 10 kJ/m² |
| مقاومة الصدم إيزود بدون شق (1U)، 23 °C | ISO 180 | 45 kJ/m² |
| مقاومة صدم شاربي بشق (1eA)، 23 °C | ISO 179 | 8 kJ/m² |
| صلابة روكويل (مقياس R) | ISO 2039-2 | R 121 |
| مقاومة الانضغاط | ISO 604 | 190 MPa |
| مقاومة القص | ISO 3501 | 105 MPa |
الخصائص الحرارية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| درجة حرارة انحراف الحرارة عند 1.82 MPa | ISO 75/Af | 255 °C |
| درجة حرارة انحراف الحرارة عند 0.45 MPa | ISO 75/Bf | 262 °C |
| درجة حرارة تليين فيكات (حمل B/50) | ISO 306 | 256 °C |
| ذروة الانصهار (DSC، 10 °C/دقيقة) | ISO 11357 | 262 °C |
| معامل التمدد الحراري الخطي (اتجاه التدفق) | ISO 11359-2 | 2.2 × 10⁻⁵ °C⁻¹ |
| معامل التمدد الحراري الخطي (اتجاه عرضي للتدفق) | ISO 11359-2 | 6.5 × 10⁻⁵ °C⁻¹ |
| درجة حرارة الاستخدام المستمر طويل الأمد (هواء، بدون حمل) | اختبار داخلي / استقراء ISO 2578 | 150 °C |
| درجة حرارة ذروة قصيرة الأجل (إجمالي < 100 ساعة) | — | 220 °C |
الخصائص الفيزيائية والكهربائية وغيرها
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| الكثافة | ISO 1183 | 1.57 g/cm³ |
| معدل التدفق الحجمي للمنصهر MVR عند 280 °C، 5.0 kgf | ISO 1133 | 16 cm³/10 دقائق |
| انكماش القالب — اتجاه التدفق | ISO 294-4 | 0.20 % |
| انكماش القالب — اتجاه عرضي للتدفق | ISO 294-4 | 0.70 % |
| امتصاص الماء (24 ساعة، الغمر عند 23 °C) | ISO 62 | 0.55 % |
| امتصاص الماء عند التوازن (رطوبة نسبية 50%) | ISO 62، اختبار طويل الأمد | ~ 1.8 % |
| مؤشر التتبع المقارن CTI | IEC 60112 | ≥ 500 فولت (مستوى أداء 1) |
| المقاومة السطحية النوعية | IEC 60093 | 1 × 10¹⁵ Ω/sq |
| المقاومة الحجمية النوعية | IEC 60093 | 1 × 10¹⁴ Ω·cm |
| قوة العزل الكهربائي (وقت قصير، سمك 2 مم) | IEC 60243-1 | 16 kV/mm |
مراقبة الجودة ومنهجية اختبار التصنيع
كل دفعة من PA66 GFE50 تمر عبر إجراءات جودة ذات مراحل وفق ISO 9001 قبل الإصدار. بما أن نسبة تحميل ألياف الزجاج 50% هي المتغير الأدائي الحرج — تغير ±2% في محتوى GF يغير معامل المرونة بحوالي ~600 MPa والانكماش بنسبة 0.02% — فإننا نقيس محتوى الألياف الزجاجية في كل دفعة إنتاج باستخدام طريقة فقدان الوزن بالاحتراق LOI، وليس بشكل دوري فقط.
مصفوفة اختبار إصدار الدفعة (تجرى على كل دفعة 1000 kg)
| بند الاختبار | معيار / طريقة الاختبار | وتيرة الاختبار | حد المواصفات (اجتياز = إصدار المنتج) |
|---|---|---|---|
| معدل التدفق الحجمي للمنصهر MVR عند 280 °C / 5 kg | ISO 1133-1 | 100% من الدفعات | 13 – 19 cm³/10 دقائق (±18% القيمة المستهدفة 16) |
| الكثافة (للحبيبات) | ISO 1183-1 (الطريقة أ) | 100% من الدفعات | 1.555 – 1.585 g/cm³ |
| محتوى الرطوبة (حالة التعبئة الأصلية) | معايرة كارل فيشر | 100% من الدفعات | < 0.15 % (يقوم العميل بالتجفيف حتى < 0.06% قبل القولبة) |
| محتوى ألياف الزجاج (الاحتراق / LOI) | ISO 3451-1 | 100% من الدفعات | 48.5 – 51.5 % بالوزن |
| مقاومة الشد قبل الشيخوخة (عينة شريط ISO) | ISO 527-1/-2، سرعة 1 مم/دقيقة | 100% من الدفعات، متوسط قيمة 5 عينات شريط | ≥ 210 MPa (CpK ≥ 1.33 مقابل القيمة الاسمية 220) |
| معامل مرونة الشد قبل الشيخوخة | ISO 527 مع جهاز قياس الاستطالة | 100% من الدفعات | ≥ 14200 MPa |
| مقاومة الصدم إيزود بشق عند 23 °C | ISO 180/1A، 10 عينات اختبار | 100% من الدفعات | ≥ 8.5 kJ/m² لكل عينة، متوسط ≥ 9.5 |
| درجة حرارة انحراف الحرارة عند 1.82 MPa (قبل الشيخوخة) | ISO 75-1/Af، وضع مسطح | كل دفعة، 3 عينات | ≥ 250 °C (CpK ≥ 1.3 مقابل القيمة الاسمية 255) |
| انكماش القالب — اتجاه التدفق (لوحة 60×60×2 مم) | ISO 294-4 | كل دفعة | 0.17 – 0.23 % |
| قياس اللون L*a*b* (حبيبات، المعيار الأسود) | CIE LAB D65 10°، لوحة 30 مم | 100% من الدفعات مقارنة بالمعيار المرجعي | ΔE (CMC 2:1) ≤ 1.0 مقارنة بلوحة اللون الرئيسية |
| فحص ROHS / REACH SVHC | XRF + كيمياء رطبة داخلية | 100% من الدفعات؛ فحص كامل GC-MS كل ثلاثة أشهر | اجتياح وفق EU 2015/863 وتحديث SVHC رقم 248 |
التحكم الإحصائي في العمليات وأهداف قيمة CpK
مقاومة الشد: القيمة الاسمية 220 MPa، الحد السفلي للمواصفات 210 MPa → الحد الأدنى CpK ≥ 1.33 لكل دفعة.
معامل مرونة الشد: القيمة الاسمية 15000 MPa، الحد السفلي للمواصفات 14200 MPa → CpK ≥ 1.33.
محتوى ألياف الزجاج: القيمة الاسمية 50%، نطاق المواصفات 48.5-51.5% → CpK ≥ 1.50 (يخضع لتحكم صارم لأن محتوى GF يسيطر على جميع الخصائص الميكانيكية والانكماش).
درجة حرارة انحراف الحرارة عند 1.82 MPa: القيمة الاسمية 255 °C، الحد السفلي للمواصفات 250 °C → CpK ≥ 1.30.
حزمة بيانات SPC كاملة تشمل مخططات X-bar R، المدرج التكراري وتقرير CpK لآخر 20 دفعة إنتاج متاحة عند الطلب.
إرشادات المعالجة والتعامل
معلمات القولبة بالحقن
نسبة 50% من ألياف الزجاج في PA66 GFE50 تتطلب إعداد آلة قولبة أكثر قوة مقارنة بدرجات 30% ألياف زجاجية. المادة المنصهرة لزجة وعالية التآكل، ويجب تقليل كسر الألياف داخل المسمار للحفاظ على قيمة المعامل المرونة العالية المصممة من أجلها. التزم بالإعدادات أدناه.
| معامل العملية | النطاق الموصى به | ملاحظات / الحدود |
|---|---|---|
| التجفيف المسبق (إلزامي) | 90 °C × 4 ساعات؛ باستخدام مجفف مزيل للرطوبة حتى رطوبة أقل من 0.06% | أكثر صرامة من PA66 بنسبة 30% ألياف زجاجية (≤ 0.08%). مساحة سطح الألياف الكبيرة تتركز أي رطوبة لتكوين مزيد من مواقع علامات الانبثاق البخاري. استخدم مجفف بنقطة ندى -40 °C. |
| درجة حرارة البرميل — الخلفية / الوسطى / الأمامية | 265 °C / 280 °C / 290 °C | ملف درجات تدريجي؛ لا تتجاوز أبدًا 295 °C في أي منطقة. يتحلل PA66 بسرعة فوق 300 °C. |
| درجة حرارة الفوهة | 285-292 °C | أقل قليلاً من المنطقة الأمامية لمنع تنقيط المادة. لا تتجاوز 295 °C أبدًا. |
| الحد الأقصى لوقت بقاء المادة داخل البرميل | أقل من 5 دقائق عند درجة حرارة ≤ 290 °C | المادة المنصهرة عالية محتوى الألياف تحتفظ بالحرارة؛ البقاء الطويل يسبب تحلل مائي لـ PA66 وكسر السلاسل، مما يقلل من مقاومة الشد والصدم. استخدم أصغر آلة قادرة على توفير حجم اللقمة. |
| درجة حرارة القالب | 80-110 °C | يُنصح بـ 90 °C فأعلى للحصول على تبلور PA66 الأمثل وترطيب الألياف؛ 100-110 °C للحصول على سطح فئة A للأجزاء الظاهرة. |
| ضغط الحقن | 100-160 MPa | المادة المنصهرة عالية الألياف تتطلب ضغط حقن أعلى. قد تحتاج الأضلاع والنتوءات السميكة إلى القيمة العليا للنطاق. |
| ضغط التثبيت | 60-80% من ضغط الحقن | وقت التثبيت: 15-30 ثانية حسب سماكة الجدار. ذو أهمية بالغة لدقة الانكماش المنخفض. |
| ضغط ارتداد المسمار | 4-8 bar | متوسط؛ تجنب تجاوز 10 bar الذي يسبب قص مفرط ويقصر طول الألياف المحتفظ بها، فيقلل المعامل المرونة. |
| سرعة المسمار (دورة في الدقيقة) | 60-100 rpm | سرعة منخفضة إلى متوسطة لتقليل تآكل الألياف وارتفاع حرارة القص المفاجئ. |
| مادة المسمار / البرميل | فولاذ أدوات مقسى بالكامل (HRC 58 فأكثر) أو برميل ثنائي المعدن بطبقة WC | إلزامي. 50% ألياف زجاجية عالية التآكل؛ البراميل المعالجة بالنيترة تتآكل ضمن 150 ألف دورة، والطلاء بالكروم يفشل ضمن 50 ألف دورة. خصص ميزانية لتجديد المسمار كل 80-120 ألف دورة. |
| نسبة المادة المعاد طحنها | ≤ 15 % | أقل من درجات 30% ألياف زجاجية، لأن إعادة الطحن تقصر الألياف القصيرة أصلاً؛ نسبة إعادة طحن تزيد عن 15% تخفض المعامل المرونة إلى ما دون المواصفات. قم بتجفيف المادة المعاد طحنها بشكل منفصل قبل الخلط. |
| عملية التنظيف بين تبديل المواد | PA66 طبيعي غير معزز أو مركب تنظيف تجاري قائم على PP | لا تقم بتنظيف GFE50 باستخدام PP أو PE غير معزز مباشرة، لأن بقايا ألياف الزجاج سوف تلوث تشغيل المادة التالية. |
التخزين ومدة الصلاحية
قم بالتخزين في الأكياس الأصلية المغلقة عند درجة أقل من 35 °C ورطوبة نسبية أقل من 70%.
ابتعد عن أشعة الشمس المباشرة ومصادر الحرارة أو اللهب المكشوف.
مدة الصلاحية في الظروف المناسبة: 24 شهرًا من تاريخ الإنتاج المطبوع على ملصق الكيس.
بمجرد فتح الكيس، استخدم المحتويات خلال 3 أسابيع أو أعد إغلاقه مع أكياس ماصة للرطوبة لمنع امتصاص الرطوبة المسبق (يمتص PA66 الرطوبة بشكل أسرع من PA6).
لا تخلط حبيبات GFE50 مع درجات PA66 ذات محتوى ألياف زجاجية أقل في نفس الحاوية الكبيرة أو مجفف القمع — حتى 5% من درجة 30% ألياف زجاجية سوف تخفض المحتوى الكلي للألياف وتقلل المعامل المرونة إلى ما دون المواصفات.
دليل استكشاف أخطاء القولبة بالحقن وإصلاحها
نسبة 50% من ألياف الزجاج في PA66 GFE50 تنتج أنماط عيوب خاصة نادرة أو غير موجودة في درجات 30% ألياف زجاجية. استخدم الجدول أدناه كمرجع أولي لاستكشاف الأخطاء.
| العيب / الأعراض | الأسباب الجذرية الأكثر احتمالاً | الإجراء التصحيحي خطوة بخطوة |
|---|---|---|
| علامات الانبثاق البخاري (خطوط فضية) تتركز بالقرب من بوابة الحقن وعلى قواعد الأضلاع | 1) التجفيف المسبق غير كافٍ، رطوبة متبقية > 0.06%؛ 2) سرعة حقن عالية جدًا عبر بوابة حقن صغيرة؛ 3) درجة حرارة برميل مفرطة تسبب تحلل مائي لـ PA66. | الخطوة 1: أعد قياس رطوبة الحبيبات بطريقة كارل فيشر عند مدخل الآلة. إذا كانت > 0.06%: مدد وقت المجفف بساعتين إضافيتين عند 90 °C، وتأكد من أن نقطة الندى ≤ -40 °C. الخطوة 2: خفض سرعة الحقن بنسبة 20% في المرحلة الأولى. الخطوة 3: خفض درجة حرارة المنطقة الأمامية / الفوهة بمقدار 5 °C؛ تحقق من عدم تجاوز أي منطقة لـ 295 °C. الخطوة 4: حدد نسبة المادة المعاد طحنها بحد أقصى ≤15% وقم بتجفيفها بشكل منفصل. |
| قياس معامل المرونة للشد على الأجزاء المقولبة أقل بنسبة 10-15% من القيمة الاسمية 13.5 GPa | 1) كسر مفرط للألياف ناتج عن سرعة مسمار عالية جدًا أو ضغط ارتداد مرتفع؛ 2) نسبة مادة معاد طحنها >15% مما يقصر الألياف أكثر؛ 3) درجة حرارة برميل منخفضة تمنع الترطيب الكامل للألياف. | الخطوة 1: خفض دورات المسمار إلى 60-70 وضغط الارتداد إلى 4-5 bar. الخطوة 2: تأكد من أن نسبة المادة المعاد طحنها ≤15%؛ في حالة استخدامها، اختبر عينة مادة خام نقية بنسبة 100% للمقارنة. الخطوة 3: تحقق من أن درجات حرارة المناطق الوسطى والأمامية لا تقل عن 280/290 °C — انخفاض حرارة المنصهر يمنع ترطيب الألياف بالكامل. الخطوة 4: قس طول الألياف داخل الجزء المقولب (بالاحتراق + الفحص المجهري)؛ يجب أن يكون متوسط طول الألياف المتبقية ≥ 0.15 مم. |
| تآكل مفرط للمسمار والبرميل (مسحوق معدن مرئي في المادة المنصهرة، ارتفاع قيمة MVR بمرور الوقت) | 1) المسمار / البرميل ليس مقسى بالكامل أو ثنائي المعدن؛ 2) تشغيل بضغط ارتداد مرتفع يزيد من التلامس التآكلي؛ 3) محتوى ألياف الزجاج فوق المواصفات (غير مرجح إذا كان المنتج من Juhai، لكن تحقق بطريقة LOI). | الخطوة 1: تأكد من أن المسمار / البرميل مقسى بالكامل HRC 58 فأعلى أو ثنائي المعدن بطبقة WC — استبدله إذا كان معالج بالنيترة أو مطلي بالكروم فقط. الخطوة 2: خفض ضغط الارتداد إلى 4 bar. الخطوة 3: قم بإجراء اختبار LOI على الدفعة الحالية للتأكد من أن GF ضمن نطاق 48.5-51.5%. الخطوة 4: جدول فحص للمسمار والبرميل كل 50 ألف دورة؛ استبدل بطانة البرميل عند تجاوز الخلوص 0.15 مم. |
| انحراف (التواء) على قاعدة حامل هيكلية مسطحة أو فراغ ترس | 1) تباين بُعدي عالي (انكماش اتجاه التدفق 0.20% مقابل انكماش الاتجاه العرضي 0.70%)؛ 2) إيقاف ضغط التثبيت مبكرًا جدًا؛ 3) عدم توازن درجة حرارة القالب. | الخطوة 1: اضبط نصفي القالب على 90-100 °C باستخدام وحدات تحكم حرارة منفصلة. الخطوة 2: مدد وقت التثبيت؛ تأكد عبر دراسة اللقمة الناقصة أن بوابة الحقن لا تتجمد قبل بلوغ ذروة ضغط التثبيت. الخطوة 3: للأجزاء التي يزيد عرضها عن 150 مم، استخدم بوابة مروحية أو غشائية لمحاذاة اتجاه الألياف بشكل موحد. الخطوة 4: قم بتطبيق تعويض انكماش الفولاذ بنسبة 0.20% في اتجاه التدفق و0.70% في الاتجاه العرضي بشكل موحد. |
| خطوط تغير لون بني / كهرماني عند نهاية امتلاء القالب أو بالقرب من الفوهة | 1) وقت بقاء طويل جدًا داخل البرميل (>5 دقائق) عند حرارة عالية؛ 2) مناطق ميتة في البرميل / رأس الفوهة؛ 3) درجة حرارة المنطقة الأمامية >295 °C. | الخطوة 1: احسب وقت البقاء — يجب أن يكون أقل من 300 ثانية عند ≤290 °C؛ قلل من حجم اللقمة أو انتقل إلى آلة أصغر في حالة تجاوز القيمة. الخطوة 2: خفض حرارة المنطقة الأمامية / الفوهة إلى 285/288 °C، وقم بتنظيف الآلة بـ 10 لقمات كاملة من PA66 الطبيعي. الخطوة 3: افحص رأس الفوهة وجسم التوربيدو بحثًا عن مادة متكربنة. الخطوة 4: قم بتثبيت مؤقت توقف المسمار الذي يخفض درجة حرارة المنطقة الخلفية بمقدار 10 °C عند توقف التشغيل لأكثر من دقيقتين. |
| بُعد خطوة أسنان الترس خارج نطاق التسامح بعد القولبة | 1) تباين الانكماش ناتج عن عدم استقرار ضغط التثبيت أو وقت الدورة؛ 2) انحراف درجة حرارة القالب؛ 3) تغير محتوى ألياف الزجاج بين الدفعات مما يسبب تحول في قيمة الانكماش. | الخطوة 1: تحقق من أن ضغط التثبيت ووقت التثبيت قابلان للتكرار (قدرة الآلة ±2%). الخطوة 2: تأكد من استقرار درجة حرارة القالب ضمن ±2 °C. الخطوة 3: راجع وثيقة CoC لكل دفعة لمعرفة محتوى ألياف الزجاج — تغير بنسبة 1% في GF يغير انكماش اتجاه التدفق بحوالي 0.01%. الخطوة 4: بالنسبة للتروس الدقيقة، أنشئ النموذج الأولي باستخدام نفس دفعة الإنتاج الفعلية عند المعلمات النهائية؛ عادةً ما يكون تعويض انكماش الترس 0.20% على دائرة خطوة الأسنان. |
الشهادات والامتثال والآراء المعتمدة للعملاء
شهادات المواد وبيانات الامتثال
يتم تصنيع PA66 GFE50 ضمن نظام إدارة الجودة المعتمد ISO 9001:2015 في موقع إنتاج Ningbo Juhai Lianghui. جميع دفعات الإنتاج تخضع للاختبار وفق المتطلبات التنظيمية الإقليمية الإلزامية؛ الشهادات وبيانات الامتثال LoC متاحة للتحميل عند الطلب، أو يتم إرسالها تلقائيًا مع كل فاتورة تجارية.
ISO 9001:2015
نظام إدارة الجودة — خط الإنتاج الكامل، فحص الواردات وإصدار دفعات المنتج النهائي معتمد من مدقق طرف ثالث معتمد من CNAS. رقم الشهادة متاح عند الطلب.
ROHS 2.0 (EU 2015/863)
تقييد 10 مواد خطرة (Pb, Cd, Hg, Cr VI, PBB, PBDE, DIBP, DBP, BBP, DEHP). كل دفعة تخضع لفحص XRF؛ يتم إجراء مسح GC-MS كامل كل ثلاثة أشهر. يتم توفير بيان الامتثال مع كل شحنة.
REACH SVHC (الاتحاد الأوروبي)
متوافق مع التحديث رقم 248 لقائمة المرشحين للمواد ذات الاهتمام الشديد. تقرير فحص طرف ثالث سنوي متاح؛ جميع المواد المدرجة SVHC أقل من عتبة 0.1% بالوزن.
IEC 60112 CTI ≥ 500 فولت
مؤشر التتبع المقارن مستوى أداء PLC 1 تم اختباره وفق IEC 60112 الحل أ على لوحات سمك 3 مم. مناسب للمكونات الهيكلية غير الحاملة للتيار ضمن التجميعات الكهربائية.
جاهز لـ IMDS / PPAP
يتم دعم إدخال بيانات المواد في نظام IMDS للبرامج السيارات. حزمة تقديم PPAP المستوى 3 (SPC، تدفق المواصفات، سجل CoC، PFMEA) متاحة لأجزاء الإنتاج المؤهلة.
التحقق من محتوى ألياف الزجاج لكل دفعة
كل شحنة دفعة تأتي مع وثيقة CoC تتضمن محتوى ألياف الزجاج (LOI)، مقاومة الشد، المعامل المرونة، HDT و MVR — قابلة للتتبع حتى دفعة الخلط ورموز دفعات المواد الخام الدقيقة.
آراء العملاء المعتمدة ودراسات الحالة
ضمان الجودة والالتزام بالضمان والدعم الفني
نظرًا لأن PA66 GFE50 يتم استخدامه في مكونات دقيقة وهيكلية حيث الصلابة والدقة البعدية أمران حاسمان، فإننا ندعم هذه المادة بضمان أداء مكتوب للمادة. تنطبق الالتزامات أدناه على كل دفعة تجارية من PA66 GFE50 يتم طلبها عبر مكتب المبيعات في نينغبو وتسليمها مقابل تأكيد أمر بيع Juhai الموقع.
| ضمان العيوب القياسية | 12 شهرًا من تاريخ الشحن ضد عيوب التصنيع (محتوى GF غير صحيح، لون خاطئ، تلوث، قيم MVR / مقاومة الشد / HDT خارج المواصفات وتم شحنها بالخطأ على الرغم من فحص الجودة لدينا). استبدال الدفعة بالكامل + سداد تكاليف الشحن الموثقة في حالة تأكيد وجود دفعة غير مطابقة للمواصفات. |
|---|---|
| ضمان محتوى ألياف الزجاج | ضمان مكتوب بأن كل دفعة تقع ضمن 48.5-51.5% من ألياف الزجاج بالوزن (LOI). إذا أظهر اختبار مختبر مستقل أن محتوى GF خارج هذا النطاق، سنقوم باسترداد 100% من سعر شراء المادة للدفعة المتأثرة أو توفير مادة بديلة مجانًا، حسب اختيار المشتري. |
| ضمان اتساق خصائص الدفعات المختلفة | أقصى تباين ±4% في القيم الاسمية لمقاومة الشد، معامل مرونة الشد، HDT عند 1.82 MPa، و MVR عبر الدفعات المشتراة المتتالية ضمن طلب شامل مدته 12 شهرًا. إذا وقعت أي دفعة واحدة خارج نطاق ±4% مقارنة بالدفعة الأساسية التي قمت باعتمادها، ستتحمل Juhai تكلفة اختبار إعادة الاعتماد حتى مبلغ 3500 دولار أمريكي لكل حادث. |
| ضمان استقرار انكماش القالب | انكماش القالب في اتجاه التدفق مضمون ضمن 0.17-0.23% على لوحات 60×60×2 مم وفق ISO 294-4 لكل دفعة. وهذا يدعم تعويض الأدوات للتروس الدقيقة وأقفال المحامل. |
| ضمان الامتثال التنظيمي | المادة المصنعة والمشحونة ستفي بحدود المواد الخاصة بـ ROHS 2.0 (EU 2015/863) و REACH SVHC الأوروبية في وقت التصنيع. |
| الدعم الفني الهندسي (مستوى استجابة SLA) | خط مساعدة دعم هندسي + دعم عبر البريد الإلكتروني من الساعة 08:00 إلى 18:00 بتوقيت بكين / شنغهاي GMT+8، من الاثنين إلى السبت. قضايا القولبة العاجلة التي توقف الإنتاج تحصل على رد بريد إلكتروني فني أول في غضون 4 ساعات. تحسين معلمات القولبة، تحليل الانحراف بالعناصر المحدودة FEA لأسنان التروس، وتوصيات خلط المواد التجريبية — كلها مجانية للعملاء النشطين. |
| دعم العينات وورقة البيانات | عينة تقييم مجانية مقدارها 2 كجم من PA66 GFE50 الأسود القياسي متاحة للتقييم من قبل مصنعي المعدات الأصلية الحقيقيين / الموردين من الدرجة الأولى / مصنعي القوالب الصناعية. ورقة بيانات PDF كاملة تشمل منحنيات الانكماش، بيانات الإجهاد المتكرر، ودليل تصميم أسنان التروس تُرسل في غضون 24 ساعة من أول استفسار. |
التغليف والشروط والحد الأدنى للطلب MOQ
| التغليف القياسي | أكياس تصدير مركبة من الكرافت / البولي إيثيلين مغلقة حراريًا سعة 25 كجم مع حاجز رطوبة داخلي من الألومنيوم. الأكياس تحمل بوضوح رمز المنتج SKU PA66-GFE50، رقم الدفعة، تاريخ التصنيع، ورمز دفعة ألياف الزجاج لأغراض التتبع. |
|---|---|
| تكوين الباليت | 40 كيسًا لكل باليت تصدير معالج بالتبخير ISPM-15 قياسي = 1000 كجم (1 MT) لكل باليت؛ مغلف بفيلم مطاطي مع أربعة واقيات زاوية بلاستيكية وربطات فولاذية للباليت. |
| الحد الأدنى للطلب — اللون الأسود القياسي | 1000 كجم (باليت كامل واحد / 40 كيس × 25 كجم). أكياس تجريبية أصغر سعة 100 كجم متاحة عند الطلب لبرامج التقييم المؤهلة. |
| الحد الأدنى للطلب — اللون الطبيعي أو الألوان المخصصة | 5000 كجم (5 باليتات). الألوان المخصصة قد تؤثر على خصائص مقاومة الأشعة فوق البنفسجية والسطح؛ استشر القسم الهندسي قبل تحديد المواصفات. |
| مهلة التسليم للمخزون | 3-5 أيام عمل بعد استلام الدفعة (EXW / FOB نينغبو). |
| الحد الأدنى للطلب لمحتوى GF مخصص | 10000 كجم (10 باليتات) للمتغيرات ذات 40% أو 55% من ألياف الزجاج، أو عبوات غير سوداء مثبتة حراريًا. |
| حمولة حاوية 20 قدم FCL | ~ 20000 كجم (20 باليت سعة 1 MT) — على باليتات. 22 طن متري تحميل حر بدون باليت عند الطلب. |
| حمولة حاوية 40 قدم عالية الارتفاع HC FCL | ~ 27000 كجم (27 باليت سعة 1 MT) — على باليتات. |
| الوثائق المقدمة | الفاتورة التجارية، قائمة التعبئة، سند الشحن / وثيقة النقل الجوي، شهادة المنشأ (النموذج F / النموذج A عند الطلب)، شهادة المطابقة CoC (تشمل محتوى ألياف الزجاج، مقاومة الشد، معامل المرونة، HDT للدفعة)، رسالة الامتثال ROHS 2.0 / REACH SVHC، ورقة بيانات السلامة MSDS عند الطلب. |
مصفوفة اختيار الدرجة — عائلة PA66 الهيكلية من Juhai
قبل الالتزام بمنتج PA66 GFE50، استخدم هذه المقارنة الجانبية مع باقي درجات PA66 و PA6 الهيكلية من Juhai التي تتنافس بشكل متكرر مع PA66 ذو 50% ألياف زجاجية في تطبيقات استبدال المعادن والتطبيقات عالية الصلابة. جميع الدرجات تستخدم تصنيف مستوى التكلفة اقتصادي / قياسي / فاخر كما هو مذكور.
| الخاصية / معيار الاختيار | PA66 GFE50 هذه الدرجة · عالية المعامل المرونة 50% ألياف زجاجية | PA66 BFE04 PA66 فاخر 30% ألياف زجاجية | PA66 FR-V0 25% ألياف زجاجية مثبطة للهب | PA6 GBA35 PA6 اقتصادي 35% ألياف زجاجية |
|---|---|---|---|---|
| مستوى التكلفة | فاخر (أعلى درجات PA66 ذات ألياف زجاجية) | فاخر (-12–18% مقارنة بـ GFE50) | فاخر (+8–15% مقارنة بـ BFE04 بسبب المثبط للهب) | اقتصادي (-35–40% مقارنة بـ GFE50) |
| الراتنج الأساسي ونسبة ألياف الزجاج | PA66 فاخر + 50% ألياف زجاجية E | PA66 فاخر + 30% ألياف زجاجية E | PA66 + 25% ألياف زجاجية E + حزمة مثبطة للهب | PA6 متوسط اللزوجة + 35% ألياف زجاجية E |
| مقاومة الشد | 220 MPa | 190 MPa | 155 MPa | 168 MPa |
| معامل الانحناء | 13500 MPa | 8100 MPa | 6800 MPa | 8700 MPa |
| مقاومة الصدم إيزود بشق عند 23 °C | 10 kJ/m² | 18 kJ/m² | 12 kJ/m² | 15 kJ/m² |
| HDT عند 1.82 MPa | 255 °C | 250 °C | 240 °C | 200 °C |
| الكثافة | 1.57 g/cm³ | 1.38 g/cm³ | 1.40 g/cm³ | 1.40 g/cm³ |
| انكماش القالب (اتجاه التدفق) | 0.20 % (الأقل) | 0.30 % | 0.32 % | 0.32 % |
| مقاومة اللهب (UL94) | V-2 (طبيعي) | V-2 | V-0 عند سماكة 1.5 مم | V-2 |
| CTI | ≥ 500 فولت | ≥ 550 فولت | ≥ 600 فولت | ≥ 500 فولت |
| أفضل مجال للتطبيق | التروس الدقيقة، أقفال المحامل، دوافع المضخات، أقواس بديلة للمعادن | أقواس هيكلية عامة، أجزاء تحت غطاء المحرك للسيارات، أغلفة الموصلات | موصلات الجهد العالي للمركبات الكهربائية، أغلفة قواطع MCCB، أجزاء قواطع الدائرة | أجزاء هيكلية حساسة للتكلفة، البكرات، المكونات الصناعية تحت 140 °C |
| نقطة السعر التقريبي (EXW) — للمرجع فقط | 2.65 دولار أمريكي / كجم (PA66 50% ألياف زجاجية) | 2.52 دولار أمريكي / كجم (PA66 30% ألياف زجاجية) | 2.78 دولار أمريكي / كجم (PA66 مثبط للهب) | 1.68 دولار أمريكي / كجم (PA6 35% ألياف زجاجية) |
| رابط الصفحة في هذا الموقع | (هذه الصفحة) | product-pa66-bfe04.html | product-pa66-fr-v0.html | product-pa6-gba35.html |
ملخص شجرة القرار: متى تختار PA66 GFE50 مقابل البدائل
✅ اختر GFE50 في حالة: (أ) يحتاج الجزء إلى أقصى صلابة ومقاومة شد ممكنة من البوليميد، (ب) الدقة البعدية (انكماش منخفض) أمر حاسم للتروس، ثقوب المحامل أو ميزات التحديد، (ج) أنك تقوم باستبدال الألمنيوم أو الزنك المصبوب في جزء هيكلي ذو حمل خفيف، و (د) الجزء لا يتطلب مقاومة اللهب UL94 V-0.
🔀 انخفض إلى PA66 BFE04 إذا كنت بحاجة إلى أداء PA66 ذو 30% ألياف زجاجية مع مقاومة صدم أعلى (18 kJ/m²) وتكلفة أقل — للأقواس الهيكلية العامة التي لا تحتاج إلى معامل مرونة 13.5 GPa.
🔀 انتقل إلى PA66 FR-V0 إذا كان الجزء داخل غلاف كهربائي يتطلب UL94 V-0 و CTI 600 فولت — حزمة المثبط للهب تخفض المعامل المرونة إلى 6.8 GPa لكنها توفر أمان اللهب الإلزامي.
🔀 وفّر التكلفة مع PA6 GBA35 إذا كانت درجة حرارة التشغيل تبقى أقل من 140 °C ومعامل مرونة 8.7 GPa كافٍ — GBA35 يوفر ~64% من معامل مرونة GFE50 بنسبة تقريبية 63% من السعر.
