نايلون PA66 معدل · درجة كهربائية مقاومة للهب · الفئة القياسية

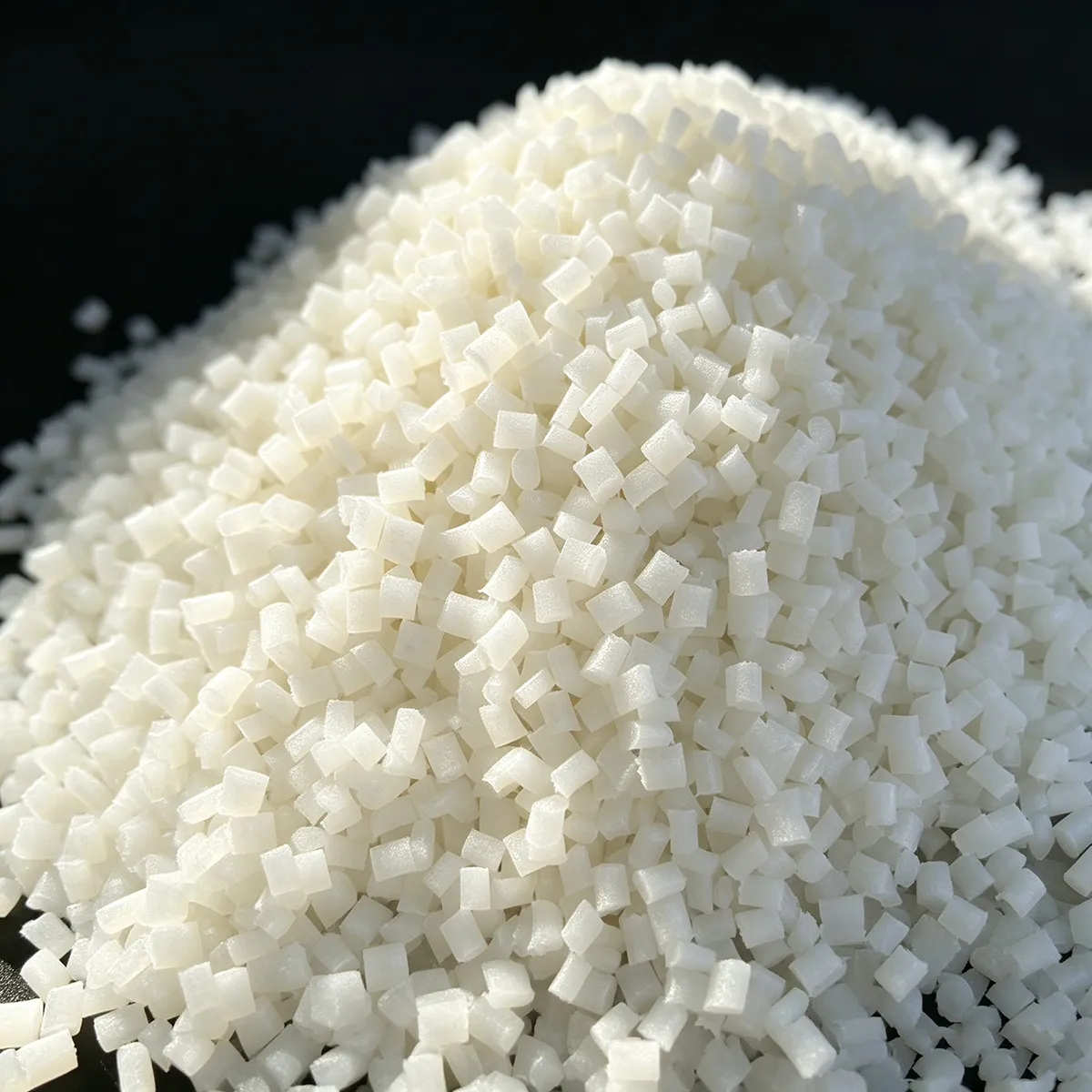

PA66 FR-V0 · درجة كهربائية PA66 مقاومة للهب V0 مقوى بألياف زجاجية 25%
مركب PA66 بدرجة كهربائية مقوى بألياف زجاجية مقطعة 25% و نظام مقاومة للهب منتفخ خالٍ من الهالوجين فوسفور-نيتروجين. يحقق UL94 V-0 عند 1.5 mm سماكة، CTI 600V PLC 0 مقاومة التتبع و GWIT 775°C درجة حرارة اشتعال السلك المتوهج. تركيبة محسنة التكلفة لـ هياكل موصلات EV عالية الجهد، إطارات قواطع الدائرة المعلبة MCCB، الملامسات الصناعية ومكونات كهربائية معزولة مزدوجاً من الفئة II تتطلب أداء لهباً موثوقاً بأسعار الفئة القياسية.
| قوة الشد (ISO 527) | 168 MPa |
|---|---|
| معامل الانحناء (ISO 178) | 7,500 MPa |
| صدمة Izod مع شق @ 23°C | 13 kJ/m² |
| HDT @ 1.8 MPa / 0.45 MPa | 225 °C / 248 °C |
| الكثافة | 1.41 g/cm³ |
| MVR @ 280°C / 5 kgf | 22 cm³/10 min |
| الانكماش (تدفق / عرضي) | 0.32% / 0.90% |
| تصنيف اللهب UL94 | V-0 @ 1.5 mm · متحقق من جهة ثالثة |
| CTI / GWIT / GWFI | 600V PLC 0 · 775°C · 960°C |
| الشهادات | IEC 60695 ، ROHS 2.0 ، REACH ، ISO 9001 |
نظرة عامة على المنتج والميزات الرئيسية
PA66 FR-V0 هو لدائن هندسية بدرجة كهربائية محسنة التكلفة من الفئة القياسية تنتجه Juhai Plastics باستخدام راتنج أساسي PA66 متوسط القيمة مقوى بـ 25% ألياف زجاجية E مقطعة عالية الجودة مغلفة بالسيلان و نظام مقاومة للهب (FR) منتفخ خالٍ من الهالوجين فوسفور-نيتروجين، مركب على خط البثق مزدوج اللولب المتزامن لدينا بتغذية وزنية دقيقة لجرعة FR ثابتة. توازن التركيبة بين الأداء اللهبي ومقاومة التتبع الكهربائي والصلابة الميكانيكية عند نقطة سعر من الفئة القياسية تقع بين نايلون FR المملوء السلعي ودرجات FR الهندسية التخصصية الفاخرة — مما يجعلها الخيار المثالي للبرامج الكهربائية متوسطة إلى عالية الحجم التي تتطلب UL94 V0 و CTI 600V وامتثال السلك المتوهج IEC دون هندسة مفرطة.
مزايا الأداء الأساسية
UL94 V-0 @ 1.5 mm — متحقق من جهة ثالثة: يؤكد اختبار الحرق العمودي في مختبر مستقل مدرج في UL أداء V-0 ثابتاً عند سماكة 1.5mm عبر قضبان الاختبار الخمسة جميعها دون تقطير، دون احتراق حتى المشبك، وزمن الاحتراق الكلي تحت عتبة V-0 البالغة 50 ثانية بفارق كبير.
مقاومة التتبع CTI 600V PLC 0: مؤشر التتبع المقارن 600V (فئة مستوى الأداء 0) وفق IEC 60112 يوفر أقصى مقاومة للتتبع السطحي ومسارات التفحم تحت تلوث الجهد العالي — ضروري للأجزاء الحية المكشوفة في قواطع MCCB وأسطح الزحف لموصلات HV.
السلك المتوهج GWIT 775°C + GWFI 960°C: يتجاوز متطلبات GWIT 750°C للأجهزة غير المأهولة IEC 60335-1 ويحقق مؤشر قابلية اشتعال السلك المتوهج 960°C دون انتشار لهب ودون تقطير ملتهب — ممتثل بالكامل للأجهزة ومنتجات المفاتيح الكهربائية ذات التشغيل غير المراقب.
نظام NP المنتفخ الخالي من الهالوجين: لا برومين، لا كلور، لا ثالث أكسيد الأنتيمون. توفر طبقة الفحم المنتفخة فوسفور-نيتروجين حماية حاجزة ممتازة من اللهب بكثافة دخان وتآكل أقل بكثير مقارنة بـ FR المبروم — حيوي لجودة هواء مقصورة EV وعمر التلامسات الكهربائية في سيناريو الحريق.
خصائص ميكانيكية + حرارة متوازنة: شد 168 MPa ، معامل انحناء 7,500 MPa ، HDT 225°C @ 1.82 MPa ونقطة انصهار 258°C توفر صلابة هيكلية كافية وتحملاً حرارياً طويل الأمد لمنصات موصلات EV 800V وأغلفة تشغيل مفاتيح نظام عزل الفئة B.
موقع تكلفة الفئة القياسية: تركيبة محسنة تستخدم راتنج PA66 الأساسي متوسط القيمة مطابقة بحزمة FR منتفخة عالية الكفاءة تقدم أداءً كهربائياً لهبياً مكافئاً لدرجات FR التخصصية الفاخرة بتكلفة مادة أقل 14-18% للكيلوغرام — موثق عبر أكثر من 30 برنامجاً لتأهيل OEM في قطاعي EV والمفاتيح الكهربائية.
التطبيقات الموصى بها
موصلات EV عالية الجهد
هياكل فصل البطارية 800V/400V ، موصلات القضبان العالية HV ، كتل طرفية لشاحن OBC الموجود على متن المركبة، إطارات وحدة توزيع الطاقة PDU بلون الأمان HV البرتقالي RAL 2003.
قواطع الدائرة MCCB
الإطارات الخارجية والصفائح القاعدية لقواطع الدائرة المعلبة، هياكل دعامات غرف القوس، هياكل آلية التشغيل، دروع طرفية لمنصات MCCB 125A–800A.
الملامسات والمرحلات الصناعية
بكرات ملفات ملامسات AC/DC والصفائح القاعدية، هياكل مرحلات الطاقة، دعامات عزل الملامسات الفراغية، هياكل طرفية مرحلات الحمل الحراري الزائد.
مفاتيح الجهد المنخفض
هياكل القواطع المصغرة (MCB)، دعامات قضبان التوزيع، كتل المحطات، حوامل الصمامات، هياكل المكونات المركبة على قضيب DIN التي تتطلب IEC 60947.
مكونات نظام بطارية EV
هياكل نظام إدارة البطارية BMS ، هياكل موصلات أخذ عينات جهد الوحدة، حوامل الصمامات، هياكل فصل الخدمة التي تتطلب CTI 600V و UL94 V0.
الإضاءة والأجهزة
هياكل مشغلات LED ، هياكل الموازنات، بكرات محولات أفران الميكروويف، صناديق طرفية للأجهزة تتطلب GWIT 775°C وفق بند IEC 60335-1 30.
الخصائص الميكانيكية والحرارية والكهربائية الكاملة
جميع القيم مختبرة وفق معايير ISO / IEC باستخدام عينات اختبار ISO متعددة الأغراض مصبوبات بالحقن 4mm مكيفة عند 23°C / 50% رطوبة نسبية لمدة 16 ساعة. الخصائص اللهبية والكهربائية مختبرة على عينات مخصصة وفق UL94 و IEC 60112 و IEC 60695. يتم توريد شهادة مطابقة (CoC) دفعية فردية مع كل شحنة تشمل بيانات الشد و HDT واختبار حرق UL94.
الخصائص الميكانيكية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| قوة الشد | ISO 527 | 168 MPa |
| معامل مرونة الشد | ISO 527 | 8,200 MPa |
| الاستطالة عند الخضوع | ISO 527 | 2.2 % |
| الاستطالة عند الكسر | ISO 527 | 2.4 % |
| قوة الانحناء | ISO 178 | 252 MPa |
| معامل الانحناء | ISO 178 | 7,500 MPa |
| صدمة Izod مع شق (1A)، 23°C | ISO 180 | 13 kJ/m² |
| صدمة Izod دون شق (1U)، 23°C | ISO 180 | 62 kJ/m² |
| صدمة شاربي مع شق (1eA)، 23°C | ISO 179 | 11 kJ/m² |
| صلابة روكويل (مقياس R) | ISO 2039-2 | R 118 |
الخصائص الحرارية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| درجة حرارة الانحرار الحراري (@ 1.82 MPa) | ISO 75/Af | 225 °C |
| درجة حرارة الانحرار الحراري (@ 0.45 MPa) | ISO 75/Bf | 248 °C |
| درجة حرارة ليونة فيكات (B/50) | ISO 306 | 242 °C |
| ذروة الانصهار (DSC) | ISO 11357 | 258 °C |
| معامل التمدد الحراري الخطي | ISO 11359-2 | 2.8 × 10⁻⁵ °C⁻¹ (اتجاه التدفق) |
| درجة حرارة الاستخدام المستمر (UL 746B ، كهربائي) | UL 746B | 130 °C (مقيمة) |
الخصائص المقاومة للهب والكهربائية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| تصنيف الاحتراق العمودي UL94 @ 0.8 mm | UL94 | V-2 (مقيم) |
| تصنيف الاحتراق العمودي UL94 @ 1.5 mm | UL94 | V-0 (معتمد من جهة ثالثة) |
| تصنيف الاحتراق العمودي UL94 @ 3.0 mm | UL94 | V-0 |
| مؤشر التتبع المقارن (CTI) | IEC 60112 | 600 V ، PLC 0 |
| درجة حرارة اشتعال السلك المتوهج (GWIT) | IEC 60695-2-13 | 775 °C |
| مؤشر قابلية اشتعال السلك المتوهج (GWFI) | IEC 60695-2-12 | 960 °C |
| اختبار اللهب الإبري، 30 ثانية @ 1.5 mm | IEC 60695-2-2 | اجتاز، t_f < 5 ثانية، لا تقطرات تشعل القطن |
| المقاومة السطحية | IEC 60093 | 1 × 10¹⁶ Ω/sq |
| مقاومة الحجم | IEC 60093 | 5 × 10¹⁴ Ω·cm |
| قوة العزل الكهربائي (قصيرة المدى، 2 mm) | IEC 60243-1 | 22 kV/mm |
| ثابت العزل @ 1 MHz | IEC 60250 | 3.8 (مكيف) |
| معامل التبديد @ 1 MHz | IEC 60250 | 0.025 |
الخصائص الفيزيائية والمعالجة
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| الكثافة | ISO 1183 | 1.41 g/cm³ |
| معدل تدفق حجم المصهور (MVR) 280°C ، 5.0 kgf | ISO 1133 | 22 cm³/10 min |
| انكماش القالب — اتجاه التدفق | ISO 294-4 | 0.32 % |
| انكماش القالب — الاتجاه العرضي | ISO 294-4 | 0.90 % |
| امتصاص الماء (24 ساعة، نقع 23°C) | ISO 62 | 0.75 % |
| امتصاص الماء (متوازن، 23°C / 50% رطوبة نسبية) | ISO 62 | 2.8 % |
إرشادات المعالجة والتداول
معلمات الحقن
مهم: نظام مقاومة اللهب المنتفخ PA66 FR-V0 حساس للقص بشكل معتدل وحساس جداً للرطوبة. الالتزام الصارم بمعلمات التجفيف ودرجة الحرارة مطلوب للحفاظ على أداء UL94 V0 ، وتجنب التشقق والخطوط الفضية وتدهور FR ، ومنع التآكل المفرط للولب/الأسطوانة من حزمة الحشو المركبة GF + المعدني FR.
| معلمة المعالجة | النطاق الموصى به | ملاحظات |
|---|---|---|
| التجفيف المسبق | 90 °C × 4 ساعات؛ إلى رطوبة < 0.06% | مجفف إزالة الرطوبة إلزامي. تجفيف الهواء الساخن المحيط لا يحقق الرطوبة المستهدفة. أكد بمعايرة كارل فيشر إذا أمكن. |
| درجة حرارة الأسطوانة — خلفي / وسط 1 / وسط 2 / أمامي | 255 °C / 270 °C / 280 °C / 285 °C | منظومة درجة حرارة تدرجية؛ تجنب تجاوز 295°C لمنع تحلل نظام FR وتفحمه. |
| درجة حرارة الفوهة | 280 - 290 °C | أقل قليلاً من المنطقة الأمامية لمنع التقطير؛ يفضل الفوهة المفتوحة. |
| درجة حرارة القالب | 70 - 95 °C | 85°C+ موصى به لسطح مثالي وترطيب أفضل لـ GF وتشتت FR عند جلد الجزء. |
| ضغط الحقن | 90 - 140 MPa | ضغط أعلى مطلوب للأضلاع الرفيعة لموصلات HV ورؤوس إطارات MCCB — اضبط حسب سماكة الجدار. |
| ضغط التثبيت | 65 - 85% من ضغط الحقن | زمن التثبيت: 15-30 ثانية حسب سماكة الجدار؛ كافٍ لمنع علامات الغوص عند تقاطعات الأضلاع والرؤوس. |
| ضغط اللولب الخلفي | 8 - 15 bar | الضغط الخلفي الأعلى يحسن تشتت FR ؛ وازن ضد كسر الألياف وحرارة القص. |
| سرعة اللولب (RPM) | 80 - 110 rpm (معتدل) | تركيبات PA66 FR تولد قصاً أعلى. تجنب > 150 RPM لمنع حرارة القص المفرطة وتدهور نظام FR. |
| سرعة الحقن | متوسطة سريعة (ملفوفة على مراحل) | تعبئة بطيئة عبر البوابات، زد السرعة في القناة والتجويف. تجنب النفث على قوالب إطارات MCCB طويلة التدفق. |
| مادة تطهير الأسطوانة | PA6 طبيعي أو مركب تطهير ميكانيكي مخصص | التطهير المتكرر موصى به عند تشغيل درجات FR لجولات ممتدة. طهّر في نهاية كل وردية إنتاج لمنع ترسب بقايا FR والبقع السوداء. |
| مادة اللولب والأسطوانة | يفضل ثنائي المعدن / سبيكة X102 | الحشو المركب GF + FR يسبب تآكلاً متسارعاً. براغي الفولاذ النتريدي القياسية لها عمر خدمة مخفض على FR-GF PA66. |
التخزين ومدة الصلاحية
خزّن في الأكياس الأصلية المختومة تحت 35°C وتحت 70% رطوبة نسبية. تجنب التخزين بالقرب من اللهب المكشوف أو مصادر الحرارة أو أشعة الشمس المباشرة.
يمكن تخزين المنصات غير المفتوحة لمدة تصل إلى 24 شهراً من تاريخ التصنيع المطبوع على ملصق الكيس.
بمجرد فتح الكيس، استخدم المحتويات خلال أسبوعين أو أعد الإغلاق فوراً بأكياس مجففة إضافية (10g هلام سيليكا لكل كيس كحد أدنى).
المادة المعرضة للرطوبة المحيطة لأكثر من 8 ساعات يجب إعادة تجفيفها عند 90°C × 4 ساعة قبل المعالجة، حتى لو كان الكيس قد فُتح لفترة وجيزة فقط سابقاً.
لا تخزن درجات FR بالقرب من المنتجات الكيميائية الحمضية أو القلوية؛ التلوث المتبادل قد يؤثر على الأداء اللهبي.
دليل استكشاف أخطاء الحقن — خاص بـ FR-PA66 GF25
حزمة الحشو المركبة من مقاومة اللهب المنتفخة PA66 FR-V0 + 25% ألياف زجاجية تخلق تحديات صب تختلف قليلاً عن درجات PA66 GF غير المقاومة للهب. فيما يلي 10 عيوب صب شائعة لوحظت على الأجزاء الكهربائية FR ، مع السبب الجذري والإجراءات التصحيحية خصيصاً لمادة PA66 FR-V0 من الفئة القياسية. للعيوب التي لم تُحل، اتصل بخدمة الهندسة الموقعية لدينا — نوفر زيارات للمصانع خلال 3 أيام عمل للطلبات ≥ 5MT في الصين، ودعم الهندسة المرئي عن بعد خلال 24 ساعة للعملاء الدوليين.
| عيب الصب | السبب الجذري المحتمل (خاص بـ FR أولاً) | الإجراء التصحيحي |
|---|---|---|
| خطوط فضية / علامات تشقق على سطح الجزء | #1 محتوى الرطوبة > 0.06% (الأكثر شيوعاً. #2 إطلاق متطايرات نظام FR عند درجة حرارة المنطقة الأمامية المفرطة. #3 نسبة مادة القناة المعاد تكويرها > 15% مع حبيبات القناة المسترطبة. | (1) زد التجفيف: 90°C × 6 ساعات بدلاً من 4 ، أعد فحص كارل فيشر. (2) اخفض درجة حرارة الأمام/الفوهة 8–12°C ؛ تحقق من عدم تجاوز الأسطوانة. (3) حد حبيبات القناة بـ ≤ 10% ؛ أعد تجفيف مادة القناة المعاد تكويرها بشكل منفصل قبل المزج. |
| بقع سوداء على الصفائح المصبوبة | #1 ترسب ناتج عن تدهور نظام FR متراكم في الأسطوانة / اللولب. #2 تطهير الراتنج السابق غير FR غير مكتمل. #3 نقاط ميتة مسخنة زائدة في حلقة الفحص / الفوهة. | (1) طهّر الأسطوانة فوراً بـ PA6 طبيعي + 0.5% مركب حامل HDPE عند 280°C ؛ حجم تطهير 3× سعة الأسطوانة كحد أدنى. (2) إذا استمرت البقع بعد التطهير: اخلع اللولب، صقل رحلات اللولب + مجموعة حلقة الفحص. (3) قلل زمن بقاء اللولب العاطل < 10 دقائق؛ اخفض درجة الحرارة العاطلة 20°C. |
| فشل اختبار حرق UL94 (V-2 على أجزاء 1.5mm) | #1 نضوب FR من طبقة الجلد بسبب درجة حرارة قالب مفرطة أو تعبئة بطيئة جداً. #2 منطقة خط اللحام في مسار الحرق بواجهة فقيرة في FR. #3 التحلل المائي لنظام FR بسبب الرطوبة أثناء الصب. | (1) تحقق من التجفيف المسبق 90°C × 4 ساعة إلى < 0.06%. (2) أعد وضع البوابة لوضع هندسة الحرق خارج خط اللحام؛ زد سرعة الحقن بنسبة 15–20% لتحريك جلد الغني بـ FR. (3) إذا كانت درجة حرارة القالب > 95°C ، اخفضها إلى نطاق 80–85°C وتحقق من حرق الصفيحة. |
| فلاش مفرط على الأضلاع الرفيعة وخط الفصل | #1 حقن/ضغط تثبيت مفرط في الأقسام الرفيعة. #2 هبوط لزوجة القص من FR عند درجة حرارة أسطوانة عالية. #2 طننة التثبيت غير كافية للمساحة المسقطة. | (1) اخفض ضغط التثبيت بنسبة 10% ؛ تحقق من أن وزن الجزء لا يزال ضمن المواصفة. (2) اخفض درجة حرارة الأسطوانة 5–10°C ؛ تحقق من MVR عند الفوهة إذا أمكن. (3) تحقق من أن طننة التثبيت ≥ 4.5 طن / 100 cm² مساحة مسقطة لـ FR-GF PA66. |
| علامات غوص عند جذر الضلع / قاعدة الرأس | #1 25% GF + حشو FR يقلل الانكماش الحجمي مقابل النقي، لكن الكتلة الموضعية لا تزال تغوص. #2 MVR المعتدل 22 يحد من نقل الضغط على الرؤوس السميكة. | (1) زد زمن التثبيت 5–10 ثوانٍ؛ زد ضغط التثبيت 8–10% إذا لم يحدث فلاش. (2) أعد التصميم (إذا أمكن): سماكة الضلع ≤ 55% من الجدار الاسمي؛ قلب الرأس باستدقاق 2° لتعبئة أفضل. (3) زد درجة حرارة القالب 5°C لتدفق أفضل إلى الرأس، ثم اضغط بقوة أكبر. |
| كسر هش للتجميع الملقطي عند التركيب | #1 تأثير الشق مجتمع مع جسيم حشو FR (زيادة طفيفة في حساسية الشق مقارنة بـ غير FR). #2 درجة قالب منخفضة تخلق جلداً بتوجد متجمد. #3 تجفيف مفرط (أكثر من 10 ساعات عند 95°C+) يسبب تحللاً مائياً طفيفاً لسلسلة PA66. | (1) أضف نصف قطر R 0.8–1.2 mm عند جذر التجميع الملقطي؛ تجنب زوايا 90°. (2) ارفع درجة حرارة القالب إلى 85–90°C لمتانة طبقة الجلد. (3) لا تتجاوز تجفيف 90°C × 8 ساعات؛ التجفيف فوق 100°C سيحلل كلاً من FR و PA66 الأساسي. |
| قوة خط اللحام الضعيفة (خط مرئي + كسور في اختبار السقوط) | #1 تراكم حشو FR عند واجهة خط اللحام (ينتقل NP المنتفخ قليلاً أثناء الانصهار). #2 درجة حرارة مصهور/قالب منخفضة أثناء تكوّن اللحام. #2 تهوية سيئة عند خط اللحام تحبس الهواء. | (1) زد درجة حرارة المصهور 8–10°C ؛ زد درجة حرارة القالب 10°C ؛ تتكون منطقة خط اللحام أسهل وانصهار أفضل. (2) أضف بئر فيضان / لسان (عمق 0.8 mm) عند نقطة التقاء خط اللحام؛ اقطعه بعد الصب إذا كان تجميلياً. (3) تحقق من تهوية 0.02–0.03 mm على خط الفصل، نظف التهوية أسبوعياً. |
| قشر برتقالي / سطح خشن على اللون البرتقالي HV | #1 تحميل صبغة ماسترباتش RAL 2003 البرتقالي + حشو FR = طبقة جلد عالية اللزوجة. #2 سرعة الحقن بطيئة جداً؛ البوابة تتجمد قبل تعبئة الجلد بالكامل. | (1) زد سرعة الحقن بنسبة 20% في أول 80% تعبئة؛ انتقل إلى الأبطأ فقط في مرحلة التعبئة النهائية. (2) ارفع درجة حرارة القالب إلى 90°C ؛ أكد بمقياس حرارة يدوي على سطح التجويف الفعلي، وليس فقط نقطة ضبط المتحكم. (3) تحقق من نسبة تخفيف الماسترباتش — إذا كانت مخصصة، حد أقصى 4% تحميل لتجنب ارتفاع اللزوجة. |
| فشل اختبار التحمل العازل على إدراجات MCCB | #1 فراغات / فقاعات دقيقة عند واجهة الإدراج-البوليمر من إدراجات غير مسخنة مسبقاً. #2 تشتت غير منتظم لنظام FR يخلق مسار رفيع منخفض المقاومة. #2 غبار متفحم على سطح الإدراج من التنظيف غير السليم. | (1) سخن الإدراجات المعدنية مسبقاً إلى 130–150°C فوراً قبل التحميل؛ تحقق من عدم تكثف رطوبة على السطح. (2) زد الضغط الخلفي إلى 12–15 bar لتحسين تشتت FR ؛ تحقق من أن حلقة فحص اللولب لا تسرب مما يسبب تباين الحقنة. (3) نظف جميع الإدراجات بالموجات فوق الصوتية في IPA قبل التحميل — زيت الإصبع / بقايا زيت التختم يسبب مساراً موصلاً. |
| تآكل مفرط للولب / الأسطوانة (لوحظ بعد 6 أشهر إنتاج) | الحشو المركب 25% ألياف زجاجية + FR المعدني NP = معدل تآكل كاشط أعلى 2–3× مقارنة بـ PA66 غير المقوى. براغي الفولاذ النتريدي القياسية تتآكل بسرعة. | (1) قم بالترقية إلى بطانة أسطوانة ثنائية المعدن بسبيكة X102 / Colmonoy 56 ؛ لحام Stellite على رحلات اللولب وحلقة الفحص. (2) تجنب تشغيل درجة حرارة الأسطوانة < 265°C على درجات FR-GF — الراتنج البارد عالي الكشط يسرع التآكل بشكل كبير. (3) قم بـ 3× تطهير أسطوانة لكل وردية 8 ساعات لتقليل ترسب FR بين الرحلات. |
القدرة التصنيعية وسلسلة التوريد ومهلة الإنتاج
تشغل Juhai Plastics ثلاث منشآت بثق مزدوج اللولب مخصصة في يويو (نينغبو) بطاقة بثق سنوية إجمالية PA6 / PA66 تبلغ 68,000 MT — يخصص حوالي 18% منها لدرجات الكهربائية المقاومة للهب. تُصنع PA66 FR-V0 من الفئة القياسية على خطوط الإنتاج مزدوجة اللولب عالية العزم 72 mm / 92 mm رقم 3 و 6 (كل منهما إنتاج اسمي 2.2 MT/ ساعة) بأنظمة تغذية FR وزنية مخصصة معايرة يومياً لدقة تحميل FR ±0.5%.
القدرة الإنتاجية المخصصة — درجة PA66 FR-V0 الكهربائية
| خط الإنتاج | قطر اللولب / نسبة L/D | الإنتاج الاسمي | تكوين مغذي FR | الساعات الشهرية المخصصة — FR-V0 | القدرة الشهرية الناتجة |
|---|---|---|---|---|---|
| الخط رقم 3 (مصنع يويو A) | Φ 72 mm ، L/D 60:1 ، علبة تروس عالية العزم | 2,200 kg / ساعة | 2 × مغذيات جانبية وزنية K-tron (GF + ماسترباتش FR) | 96 ساعة / شهر | ~ 210 MT / شهر |
| الخط رقم 6 (مصنع يويو B) | Φ 92 mm ، L/D 56:1 ، فائق العزم | 3,500 kg / ساعة | 3 × K-tron وزنية (GF عند الأسطوانة 4 ؛ FR عند الأسطوانة 7 ؛ ماسترباتش اللون عند الأسطوانة 10) | 72 ساعة / شهر | ~ 250 MT / شهر |
| الخط رقم 2 (مرن / ذروي) | Φ 65 mm ، L/D 52:1 | 1,300 kg / ساعة | مغذي جانبي FR مخصص، مزلق GF سريع التبديل | حسب الطلب لطلبات الذروة | ~ 120 MT / شهر قدرة ذروة |
| إجمالي القدرة الشهرية الملتزم بها — الألوان القياسية | ~ 460 MT / شهر (5,500 MT / سنة) | ||||
مرونة سلسلة التوريد ومصدر الراتنج الأساسي
سياسة المصدر المزدوج لراتنج PA66 الأساسي: تستخدم PA66 FR-V0 من الفئة القياسية حقيبة راتنج PA66 أساسي متوسط القيمة مؤهلة مع 3 موردين معتمدين — منتجان صينيان محليان لـ PA66 (≥ 60% من الإجمالي) بالإضافة إلى PA66 مستورد واحد (≤ 40% مخزون) — لتجنب مخاطر اضطراب الإحادية المصدر. جميع دفعات الراتنج الأساسي مؤهلة مسبقاً لمواصفة اللزوجة الداخلية لـ Juhai ±0.02 IV قبل الإطلاق إلى المركبة.
مصدر نظام FR الخالي من الهالوجين: ماسترباتش FR المنتفخ فوسفور-نيتروجين يُورد بموجب اتفاقية تسعير حصرية لمدة 3 سنوات مع مركب متخصص للماسترباتش FR ؛ يُحتفظ بمخزون أمان متدحرج لمدة 8 أسابيع (≥ 150 MT ماسترباتش FR) في موقع Juhai لمنع إطالة المهلة من قيود المواد الخام FR.
إمداد الألياف الزجاجية: 25% ألياف زجاجية E مقطعة (درجة كهربائية مغلفة بالسيلان، 10 μm ، قطع 4.5 mm) يوردها اثنان من كبار مصنعي الألياف الزجاجية المحليين ضمن اتفاقات إطارية سنوية؛ مخزون متدحرج لمدة 4 أسابيع في مصنع يويو.
الميناء واللوجستيات: ميناء نينغبو بيلون العميق (45 دقيقة بالشاحنة من المصنع) — رحلات حاويات أسبوعية مباشرة إلى لوس أنجلوس/لونغ بيتش وهامبورغ وروتردام وليهافر وساوثهامبتون وجنوة وجبل علي وسنغافورة وبوسان. مهلة الحجز القياسية حتى مغادرة السفينة: 10 أيام عمل بعد جاهزية المنصة.
ملخص مهلة الإنتاج والشحن
| نوع الطلب | مهلة الإنتاج | إطلاق مراقبة الجودة + التحزيم | مهلة الميناء / الشحن (نموذجية) | إجمالي من الباب إلى الباب (تقديري) |
|---|---|---|---|---|
| لون المخزون أسود / برتقالي HV — 1–4 MT | من المخزون، لا إنتاج | 1 يوم عمل (إعادة فحص مراقبة الجودة لدفعات المخزون المفتوحة) | 3 أيام استلام EXW → ميناء نينغبو → 25–30 يوم بحري | ~ 30 – 35 يوماً إلى باب EU / US |
| إنتاج اللون القياسي — 5–19 MT | 5 – 7 أيام عمل | 1 يوم (دفعة كاملة MVR + شد + UL94 V0) | 5 أيام → تعبئة الحاوية → 25–30 يوم بحري | ~ 35 – 42 يوماً إلى باب EU / US |
| لون قياسي — 20+ MT FCL مباشر | 7 – 10 أيام عمل (خطان متزامنان) | 1.5 يوم (فحص مراقبة الجودة لدفعة مقسومة) | 3 أيام → تعبئة FCL مباشر من المصنع → بحري | ~ 35 – 40 يوماً إلى باب EU / US |
| لون RAL مخصص — MOQ 5 MT | 7 – 10 أيام عمل (يشمل مطابقة لون عينة المختبر) | 2 أيام (لون ΔE + مراقبة جودة كهربائية كاملة على المخصص) | نفس ما سبق | ~ 40 – 47 يوماً إلى باب EU / US |
| تركيبة مخصصة — MOQ 10 MT | 12 – 18 يوم عمل (يشمل مرحلتين تجريبيتين + اعتماد صفيحة العميل) | 3 أيام (مصفوفة مراقبة جودة مخصصة حسب المواصفة المتفق عليها) | نفس ما سبق | ~ 45 – 55 يوماً حسب دورة الاعتماد |
قدرات R&D والتركيبة المخصصة
للعملاء الذين لديهم مظاهر أداء محددة خارج مواصفة الفئة القياسية PA66 FR-V0 ، يمكن لمركز R&D الداخلي لدينا المكون من 16 شخصاً (3 خطوط بثق تجريبية مزدوجة اللولب، مختبر كامل للميكانيكا/الكهرباء/اللهب) تطوير تركيبات PA66 / PA6 مقاومة للهب مخصصة مضبوطة على عتبات كهربائية أو حرارية أو ميكانيكية دقيقة. فيما يلي ملزم لباقات التعديل المخصصة القياسية المتاحة على المنصة الأساسية PA66 FR-V0 — MOQ ، التكلفة الإضافية، والمهلة النموذجية لكل نوع تعديل:
| التعديل المخصص | التغير في الأداء مقابل FR-V0 القياسي | MOQ | التكلفة الإضافية مقابل القياسي | المهلة النموذجية |
|---|---|---|---|---|
| تعديل محتوى الألياف الزجاجية (متغيرات 15% GF / 30% GF / 35% GF) | GF أقل (15%): تدفق أفضل، معامل أقل، قابلية صب للجدران الرفيعة. GF أعلى (30–35%): شد/معامل أعلى، HDT أعلى، CTI أقل قليلاً. | 10 MT لكل مستوى GF | $0.05 – $0.12 / kg | 10 – 15 يوم عمل |
| CTI تتبع فائق > 600V (هدف CTI 650V–700V PLC 0) | +50–100V CTI فوق القياسي؛ يحافظ على UL94 V0 @ 1.5 mm. معدّ لبيئة السكك الحديدية / التعدين / التلوث الصناعي الشديد درجة 3+. | 10 MT | $0.18 – $0.22 / kg | 15 – 20 يوم عمل |
| تحسين GWIT — هدف 800°C (بند IEC 60335-1 30 الأكثر صرامة) | GWIT 775°C → حتى 800–815°C. يظل GWFI ≥ 960°C. موصى به لمنتجات الأجهزة ذات التشغيل غير المراقب التي تتطلب سلكاً متوهجاً عند 800°C على الجدران الرفيعة. | 10 MT | $0.14 – $0.18 / kg | 12 – 18 يوم عمل |
| حزمة تثبيت حراري (شيخوخة هوائية طويلة الأمد 140°C) | تضيف 5000+ ساعة @ 140°C احتفاظاً بالشد والصدمة مقابل 2000 ساعة القياسية. تشمل حزمة إبطال النحاس للأجزاء المجاورة للقضبان. | 10 MT | $0.10 – $0.15 / kg | 10 – 15 يوم عمل |
| تثبيت الأشعة فوق البنفسجية — مكشوف خارجي (عاكس PV IEC 61215 / مفاتيح خارجية) | قوس زينون 1000 ساعة ISO 4892-2 الدورة أ، ΔE < 3.0 ، احتفاظ بالشد ≥ 80%. لون أسود أو مخصص مثبت بالأشعة فوق البنفسجية فقط. | 8 MT | $0.08 – $0.12 / kg | 10 – 14 يوم عمل |
| درجة قابلة للوسم بالليزر (وسم ليزر YAG / ألياف عالي التباين) | ماسترباتش مضاف ليزري لوسم DataMatrix / QR حاد أسود على برتقالي أو أبيض على أسود — مطلوب لتتبع موصلات HV وفق LV215. | 5 MT | $0.07 – $0.10 / kg | 7 – 12 يوم عمل |
| درجة دقة منخفضة الالتواء / منخفضة الانكماش (إطارات MCCB ذات تفاوت أبعاد ضيق) | إضافة مزيج حشو معدني يقلل انكماش الاتجاه العرضي من 0.90% → ~0.65% ؛ يقلل الالتواء بعد الصب على الألواح المسطحة الكبيرة. | 10 MT | $0.12 – $0.16 / kg | 12 – 18 يوم عمل |
سير عمل تأهيل التركيبة المخصصة
الخطوة 1 (أيام 0–3): يقدم العميل ورقة مواصفات بقيم أدنى / مستهدفة / قصوى لكل معلمة. يؤكد قسم R&D في Juhai الجدوى ويستجيب بمفهوم تركيبة أولي، وتأكيد MOQ وعرض السعر الإضافي الدقيق.
الخطوة 2 (أيام 4–10): بثق تجريبي بمختبر لولبي مزدوج 5 kg لنسختين مرشحتين. تزود كل نسخة بشهادة اختبار مراقبة جودة كاملة من 22 بنداً (ميكانيكي + كهربائي + لهب). يختار العميل النسخة المفضلة أو يطلب تكراراً.
الخطوة 3 (أيام 11–25): إنتاج دفعة تجريبية مصغرة 100 kg على خط تجريبي Φ 36 mm بتكوين اللولب الفعلي لخط الإنتاج. يصب العميل أجزاء فعلية ويجري اختبارات التحقق الخاصة بـ OEM (لهب على الأجزاء، عزل، دورات حرارية).
الخطوة 4 (أيام 26–45): التوسع إلى الإنتاج الضخم بعد التحقق من أجزاء التجربة، مع مصفوفة مراقبة جودة إنتاج كاملة. حزمة مستندات PPAP المستوى 3 (ISIR + دراسة أهلية 30 قطعة) متاحة عند الطلب لتقديمات السيارات / الكهربائية OEM.
سياسة عدم الإفصاح لـ R&D: يُوقع اتفاق عدم إفصاح متبادل كامل قبل أي مناقشة لتركيبة ملكية أو هندسة أجزاء العميل. تُحفظ جميع التركيبات المخصصة الخاصة بالعميل بسرية حصرية؛ لا تُباع أو تُكشف لأطراف ثالثة دون موافقة كتابية من العميل.
التغليف والشحن و MOQ
| التغليف القياسي | كيس تصدير مركب كرافت / PE مختوم حرارياً 25 kg مع طبقة حاجز رطوبة داخلية من رقائق الألمنيوم. كل كيس موسوم بـ SKU ورقم الدفعة واللون وتاريخ التصنيع والوزن الصافي. |
|---|---|
| تكوين المنصة | 40 كيساً لكل منصة خشبية تصدير معتمدة ISPM-15 قياسية = 1,000 kg (1 MT) صافٍ لكل منصة؛ مغلف بالكامل بالشد مع 4 واقيات زاوية وغطاء علوي. |
| MOQ — الألوان القياسية | 1,000 kg (منصة كاملة / 40 كيساً). الألوان: أسود قياسي، برتقالي RAL 2003 (لون أمان HV). |
| حجم الطلب التجريبي / التقييمي | أكياس مفردة 25 kg متاحة بتكلفة إضافية للتقييم؛ دفعات مصغرة 100 kg متاحة لبرامج تقييم أكبر (مهلة 7 أيام). |
| MOQ المخصص لون RAL / Pantone | 5,000 kg (5 منصات). يلزم اعتماد عينة مختبر لمطابقة اللون قبل الإنتاج الضخم؛ اعتماد لون من مرحلتين (رقاقة ثم صفيحة 1kg) متاح لبرامج OEM. |
| MOQ المخصص تركيبة FR | 10,000 kg (10 منصات). تعديلات على محتوى GF (15% / 30% / 35%)، مستوى تحميل FR ، أو إضافة حزم مثبت أشعة فوق بنفسجية / مثبت حراري — تخضع لتقييم جدوى R&D. |
| مهلة المخزون — الألوان القياسية | 3-5 أيام عمل بعد استلام الدفع (EXW نينغبو، الصين). |
| تحميل 20 قدم FCL | ~ 20,000 kg (20 منصة × 1 MT لكل منها) — منصّل. حتى ~22,000 kg سائب (غير منصّل) عند الطلب. |
| تحميل 40 قدم HC FCL | ~ 27,000 kg (27 منصة × 1 MT لكل منها) — منصّل. حتى ~30,000 kg تحميل سائب متاح. |
| المستندات المقدمة | الفاتورة التجارية، قائمة التعبئة، بوليصة الشحن / AWB ، شهادة المنشأ (النموذج F / النموذج E / النموذج A عند الطلب)، CoC (شهادة المطابقة ببيانات اختبار الدفعة)، نسخة تقرير اختبار UL94 من جهة ثالثة، نسخة تقرير السلك المتوهج IEC 60695 ، خطاب امتثال ROHS 2.0 / REACH SVHC ، MSDS عند الطلب. |
هيكل تسعير فئة التكلفة وفواصل الحجم
تم وضع PA66 FR-V0 كـ درجة كهربائية مقاومة للهب محسنة التكلفة من الفئة القياسية — مصاغة لتقديم UL94 V0 + CTI 600V + امتثال السلك المتوهج IEC بأقل تكلفة ممكنة للكيلوغرام في قطاع FR-PA66 GF25 الكهربائي. صيغت بنية التسعير المتدرج حسب حجم الطلب لتتوافق مع التزامات حجم قوّال / OEM السنوية؛ جميع الأسعار أدناه مرجعية EXW نينغبو للكيلوغرام بالدولار الأمريكي، وتخضع للتأكيد النهائي بناءً على مؤشر سوق راتنج PA66 الأساسي عند وقت تقديم الطلب.
| فئة حجم الطلب | نطاق السعر (USD / kg EXW) | الملف النموذجي للعميل | المهلة |
|---|---|---|---|
| فئة العينة / التقييم 25 kg – 500 kg | $3.40 – $3.18 / kg | تقييم أول مرة، تجارب أدوات نموذج أولي، جولات إنتاج صغيرة قبل تأهيل PPAP. | 5 – 10 أيام عمل |
| فئة MOQ القياسي 1 MT – 4.99 MT (1 – 4 منصات) | $3.10 / kg سعر القائمة | طلبات إنتاج MCCB / ملامسات OEM ، طلبات الشرطة الشهرية لموردي موصلات EV المستوى الثاني < 5MT. | 3 – 5 أيام عمل (مخزون) |
| فئة التزام الحجم المتوسط 5 MT – 19.99 MT / طلب أو / شهر | $3.00 – $2.90 / kg (خصم 3% – 6%) | مصنعو المفاتيح الكهربائية بعقود ربع سنوية؛ برامج موصلات EV بأفق إنتاج 6+ أشهر؛ موزعون إقليميون يخزنون الألوان القياسية. | 7 – 10 أيام عمل |
| فئة العقد السنوي عالي الحجم ≥ 20 MT / شحنة أو ≥ 120 MT / سنة | $2.85 – $2.80 / kg (خصم 8% – 10%) | موردو EV المستوى الأول العالميون باتفاقات إطارية سنوية؛ مجموعات المفاتيح الكهربائية منخفضة الجهد متعددة الجنسيات؛ موزعون رئيسيون ببرامج تخزين متعددة البلدان. السعر مُغلق لمدة 6 أشهر مع بند ±5% لمؤشر راتنج PA66 الأساسي. | 10 – 15 يوم عمل (إنتاج مجدول) |
| فئة التركيبة المخصصة MOQ 5 MT (لون) / 10 MT (تركيبة) | القياسي + $0.05 – $0.20 / kg تكلفة إضافية | مطابقة لون RAL / Pantone مخصصة؛ تعديل محتوى GF (15% / 30% / 35%)؛ إضافة حزم مثبت حراري أو مثبت أشعة فوق بنفسجية؛ متغير CTI > 600V فائق التتبع. | 10 – 20 يوم عمل |
تموضع فئة السعر مقابل درجات FR الكهربائية المنافسة
مقابل درجات FR-PA66 GF25 التخصصية الفاخرة (الشركات الكيميائية الكبرى الدولية): عادةً ما يكون تسعير PA66 FR-V0 من الفئة القياسية أقل بنسبة 14% – 18% للكيلوغرام عند أداء لهب وكهربائي مكافئ. التوفير مستمد من مصدر راتنج PA66 الأساسي المحلي، ومستوى تحميل FR المحسن، والتسعير المباشر من الشركة المصنعة دون هوامش موزعين متعددي الجنسيات.
مقابل بدائل FR-PA6 GF30 المبروم من فئة الاقتصاد: تحمل PA66 FR-V0 من الفئة القياسية علاوة تبلغ حوالي $0.75 – $0.90 / kg، لكنها تقدم HDT بمستوى PA66 (+30°C)، و CTI 600V (مقابل 250V–400V نموذجياً على درجات PA6 المبرومة)، وأداء دخان خالٍ من الهالوجين، و UL94 V0 @ 1.5mm (مقابل V-2 أو V0 عند 3mm على PA6 FR الاقتصادي).
مقابل درجات FR-PPA (بولي فتالاميد) التخصصية عالية الحرارة: تسعير PA66 FR-V0 من الفئة القياسية أقل بنسبة 38% – 45% من FR-PPA GF25 بينما لا تزال تفي بفئة درجة الحرارة الكهربائية المستمرة 130°C (مقيمة UL 746B). يوصى بـ FR-PPA فقط إذا كانت CUT > 150°C أو كانت هناك حاجة لتوافق إعادة التدفق SMT.
مراقبة الجودة وضمان اتساق الدفعات
كل دفعة إنتاج من PA66 FR-V0 تمر عبر عملية مراقبة جودة Stage-Gate المعتمدة ISO 9001:2015 لدينا قبل الإطلاق. تتلقى الدرجات الكهربائية المقاومة للهب بروتوكول اختبار كهربائي-لهب مخصص إضافي بما يتجاوز مراقبة الجودة الميكانيكية القياسية، مما يضمن أداءً ثابتاً لـ UL94 V0 و CTI والسلك المتوهج عبر كل منصة — حيوي لاستمرار اعتماد المنتج النهائي OEM حيث يمكن لانحراف خاصية المادة أن يطلق نفقات وتأخير إعادة التأهيل الكامل.
بروتوكول اختبار مراقبة الجودة لكل دفعة — درجة PA66 FR-V0 الكهربائية
| بند اختبار مراقبة الجودة | طريقة الاختبار | معيار القبول | التكرار |
|---|---|---|---|
| معدل تدفق حجم المصهور (MVR) | ISO 1133 @ 280°C / 5kg | 22 ± 3 cm³/10 min (تفاوت ±14%) | كل 2 MT أثناء جولة البثق + عينة استبقاء لكل دفعة |
| قوة الشد | ISO 527 ، قضبان مصبوبة بالحقن | ≥ 158 MPa (-6% مقابل الاسمي) | كل دفعة إنتاج (1 دفعة = حد أقصى 8 MT) |
| صدمة Izod مع شق | ISO 180/1A @ 23°C | ≥ 11 kJ/m² (-15% مقابل الاسمي) | كل دفعة إنتاج |
| درجة حرارة الانحرار الحراري (HDT) | ISO 75/Af @ 1.82 MPa | ≥ 215°C (-10°C مقابل الاسمي) | كل دفعة إنتاج |
| تصنيف الحرق العمودي UL94 | UL94 ، قضبان 1.5 mm | V-0 (معيار إطلاق غير قابل للمساومة) | كل دفعة إنتاج — 5 قضبان مختبرة لكل دفعة، مشغلان بشكل مستقل |
| مؤشر التتبع المقارن (CTI) | IEC 60112 ، 50 قطرة، PLC | ≥ 600V (PLC 0) — لا تتبع عند 600V | كل دفعة إنتاج ثالثة + جميع دفعات الألوان المخصصة |
| مؤشر قابلية اشتعال السلك المتوهج (GWFI) | IEC 60695-2-12 | ≥ 960°C — لا لهب > 30 ثانية، لا اشتعال قطن من التقطرات | كل دفعة سادسة / تحقق ربع سنوي |
| محتوى الرطوبة (كما هو معبأ) | معايرة كارل فيشر | < 0.18% (للهامش لالتقاط الرطوبة أثناء النقل) | كل منصة (عينة مركبة من 40 كيساً) |
| اتساق اللون (ΔE) | مطياف ضوئي مقابل الصفيحة المعيارية الرئيسية | ΔE < 1.5 مقابل المعيار (غير محسوس بالعين) | كل دفعة إنتاج — أسود: قيمة L + a + b ؛ برتقالي RAL 2003: مطابقة كاملة للطيف |
| فحص ROHS / REACH SVHC | XRF + مختبر ICP/GC-MS على أساس ربع سنوي | ممتثل لـ EU ROHS 2.0 + REACH الملحق السابع عشر | فحص كامل ربع سنوي؛ فحص XRF لكل دفعة على Br/Sb لادعاء الخلو من الهالوجين |
أهلية عملية CpK وعينات الاستبقاء
تُظهر بيانات الإنتاج المستمرة لمدة 12 شهراً على الخصائص الميكانيكية PA66 FR-V0 CpK > 1.33 لمعلمات MVR وقوة الشد و HDT — مما يشير إلى عملية مستقرة وقادرة بمخرجات ثابتة بين الدفعات.
اختبار حرق UL94 V0: أكثر من 98% من جميع الدفعات المختبرة تجتاز V0 في الاختبار الأول بزمن احتراق كلي < 20 ثانية (لكل مجموعة 5 قضبان)، تحت حد V-0 الأقصى البالغ 50 ثانية بفارق كبير.
برنامج استبقاء العينات الثلاثي: تحتفظ كل دفعة إنتاج بعينتين 1 kg مختومتين مخزنتين لمدة 24 شهراً في منشأتنا (أرشيف بدرجة حرارة الغرفة) + عينة 2 kg واحدة محفوظة في أرشيف مبرد لنزاع العميل أو إعادة الاعتماد. يجوز للعميل طلب إعادة اختبار عينات الاستبقاء في أي وقت خلال مدة الصلاحية.
بروتوكول عدم المطابقة بالسبب الجذري: أي دفعة تفشل في اختبار UL94 V0 تطلق حجراً كاملاً فورياً، وتدقيق وزني لمغذي FR مزدوج اللولب، وإعادة تحليل محتوى نظام FR. يتم تقديم تقرير إجراء تصحيحي 8D كامل للعملاء المتأثرين خلال 5 أيام عمل.
اطلب عرض سعر مخصصاً أو عينة أو ورقة بيانات
املأ النموذج أدناه لـ PA66 FR-V0 أو أي تركيبة أخرى مقاومة للهب من الدرجة الكهربائية PA66 / PA6. سيتصل بك مهندس المبيعات الفني لدينا — المتخصص في مكونات EV الكهربائية ومفاتيح الجهد المنخفض — خلال 24 ساعة مع ورقة بيانات PDF كاملة، والتسعير المتدرج (1MT / 5MT / 20MT)، ومهلة الشحن، وتوافر العينات. عينات مجانية 2 kg متاحة لأغراض التقييم الحقيقي (الشحن على حساب المستخدم للدولي)؛ دفعات تقييم كيس كامل 25 kg متاحة بتسعير تقييم التكلفة الإضافية.
نموذج الاستفسار — درجة كهربائية مقاومة للهب V0 PA66 FR-V0 25% GF
الأسئلة المتكررة (FAQ)
يحقق PA66 FR-V0 تصنيف UL94 V-0 عند سماكة 1.5mm في اختبار الحرق العمودي وفق معيار UL94. تتوفر تقارير اختبار معمل مستقل من جهة ثالثة (معمل اختبار معترف به من UL) عند الطلب لبرامج تأهيل العملاء. كما تجري مراقبة الجودة الداخلية لدينا اختبار حرق UL94 على كل دفعة إنتاج لتأكيد امتثال V-0 قبل الشحن. ملف اعتراف بطاقة UL الصفراء قيد التنفيذ حالياً؛ يمكن توفير خطاب الرأي المؤقت وبيانات الاختبار لتقديمات PPAP وتقارير فحص العينات الأولية للعميل (ISIR).
نعم، يستخدم PA66 FR-V0 نظام مقاومة لهب منتفخ (من نوع NP) خالٍ من الهالوجين بنسبة 100% فوسفور-نيتروجين — لا برومين، لا كلور، لا محفز ثلاثي أكسيد الأنتيمون. تنتج أنظمة FR الخالية من الهالوجين كثافة دخان وسمية دخان أقل بكثير أثناء الاحتراق، وهو حيوي للهياكل الكهربائية المغلقة وبيئات مقصورة EV. على عكس الأنظمة المبرومة، لا يوجد خطر إطلاق غاز الهاليد الهيدروجيني الأكّال أثناء الحريق الذي يمكن أن يتلف القضبان النحاسية وتلامسات الموصلات. تقرير التحليل الأولي ICP لمحتوى Br/Cl متاح عند الطلب.
يحقق PA66 FR-V0 GWIT (درجة حرارة اشتعال السلك المتوهج) البالغة 775°C و GWFI (مؤشر قابلية اشتعال السلك المتوهج) البالغ 960°C عند الاختبار وفق معايير IEC 60695-2-12 / 60695-2-13. هذا الأداء يتجاوز متطلبات GWIT 750°C المحددة عادةً للأجهزة غير المأهولة وفق IEC 60335-1 (البند 30) ويلبي بالكامل متطلبات مفاتيح الجهد المنخفض IEC 60947 لمواد كتل المحطات والملامسات وقواعد/إطارات MCCB. تقارير السلك المتوهج الكاملة مع المنحنيات وصور العينات متاحة للتنزيل أو عند الطلب.
MOQ هو 1,000 kg (منصة / 40 كيساً × 25 kg) للأسود القياسي أو البرتقالي RAL 2003. تتوفر عينات تقييم مجانية 2 kg لقوالو OEM المؤهلين (الشحن على حساب المستخدم للشحنات الدولية)؛ دفعات تقييم كيس كامل 25 kg متاحة بتسعير التقييم. اعتراف ملف بطاقة UL الصفراء قيد التنفيذ حالياً بهدف الإنجاز في الربع الرابع 2026 ؛ يشمل التوثيق المؤقت تقرير اختبار UL94 من جهة ثالثة، وتقرير السلك المتوهج IEC 60695 ، وتقرير اختبار مؤشر التتبع CTI 600V PLC 0. يمكن لـ UL CoC والتوثيق المؤقت دعم تقديمات PPAP المستوى 3 لمعظم برامج تأهيل العملاء في قطاعي السيارات والكهرباء.
إرشادات تصميم المكونات الكهربائية لـ PA66 FR-V0
التصميم الصحيح للأجزاء ضروري للاستفادة الكاملة من الأداء الكهربائي اللهبي لـ PA66 FR-V0 في المنتجات النهائية. فيما يلي توصيات تصميم خاصة بهياكل موصلات EV HV وإطارات قواطع MCCB وقواعد الملامسات الصناعية باستخدام مادة PA66 FR-V0 من الفئة القياسية — اتباع هذه الإرشادات سيضمن اجتياز UL94 V0 والسلك المتوهج IEC من أول مرة على مستوى المكون، وتجنب فشل CTI على أسطح الزحف، وتقليل معدلات رفض الصب أثناء الإنتاج.
سماكة الجدار وتصميم الأضلاع للأداء اللهبي
الحد الأدنى لسماكة الجدار لـ UL94 V0 على مستوى الجزء: صمم جداراً اسمياً ≥ 1.6 mm لتصنيف V-0 دون اختبار ثانٍ. قد تجتاز الجدران بين 1.2–1.5 mm V-0 حسب تقدير OEM ولكن يجب التحقق منها على الأجزاء المصبوبة الفعلية؛ مناطق خط اللحام ونهاية الجزء الطويل المقابلة للبوابة هي مواقع الفحص الحرجة.
أبعاد الأضلاع: سماكة الضلع الموصى بها عند 50–60% من الجدار الاسمي المجاور لتجنب علامات الغوص والفراغات. الأضلاع الأرفع من 40% من الجدار لن تحمل حملاً كافياً؛ الأضلاع الأسمك من 70% تخاطر بعلامات الغوص وفقاعات الفراغ وفشل الاختبار اللهبي الموضعي بسبب تكوّن فراغات داخلية في طبقة فحم FR.
انتقالات مخزون الجدار: استخدم انتقالات استدقاق تدرجية 3:1 بين الأقسام السميكة والرفيعة. الخطوات المفاجئة تخلق مناطق تدفق راكدة مع ترطيب FR ضعيف وفشل V-0 محتمل عند زاوية الخطوة.
تصميم الرأس لتشكيل الإدراجات بالحقن الزائد: سماكة الجدار حول الإدراجات المعدنية (براغي الطرفية، القضبان) ≥ 1.2 mm كحد أدنى. اسمح بتداخل 0.05–0.08 mm لقبضة الإدراج؛ سخن الإدراجات مسبقاً إلى 120–150°C لمنع تكوّن فراغات الكتلة الباردة عند واجهة الإدراج-البوليمر — الفراغات هي السبب الرئيسي لفشل اختبار التحمل العازل على إطارات MCCB.
تصميم الزحف والتخليص — CTI 600V PLC 0
يحقق PA66 FR-V0 CTI 600V فئة مستوى الأداء 0 (PLC 0) وفق IEC 60112 ، مما يحدد مباشرة جداول مسافات الزحف الدنيا في IEC 60664-1 لتنسيق عزل معدات الجهد المنخفض. لمادة CTI 600V / PLC 0 ، تطبق قيم التصميم التالية وفق IEC 60664-1 الجدول F.1 — اخفض الزحف بمقدار خطوة درجة تلوث واحدة إذا كانت المادة CTI ≥ 600V:
| الجهد المقنن (AC RMS) | الزحف، درجة التلوث 2 | الزحف، درجة التلوث 3 | أدنى تخليص (وظيفي) |
|---|---|---|---|
| 250 V (تحكم الجهد المنخفض) | 2.5 mm | 3.2 mm | 1.5 mm |
| 400 V (3 مراحل LV) | 4.0 mm | 5.0 mm | 2.5 mm |
| 690 V (LV صناعي) | 6.3 mm | 8.0 mm | 4.0 mm |
| 800 V DC (منصة EV HV) | 8.0 mm | 10.0 mm (صمم متحفظاً) | 5.5 mm |
| 1000 V DC (EV HV مستقبلي) | 10.0 mm | 12.5 mm — اتصل بهندسة Juhai | 7.0 mm |
تحسين مسار الزحف: ادمج حواجز زحف مضلعة على هياكل الموصلات وصفيحات قاعدة MCCB — كل ضلع عمقه 1.0 mm يضيف حوالي 2.0 mm إلى طول مسار الزحف الفعال دون زيادة البصمة الكلية للجزء. نسبة ارتفاع الضلع إلى عرضه ≤ 3:1 لضمان قابلية الصب وتجنب كسر الضلع عند الإخراج.
تشطيب السطح على أسطح الزحف: حافظ على تشطيب قالب SPI-B-2 أو أنعم على أسطح الزحف المجاورة للأجزاء الحية. الأسطح الخشنة أو المزخرفة تحبس الغبار والرطوبة والتلوث الموصّل — مما يقلل CTI الفعال بمقدار 100–200V في الظروف الميدانية.
موقع البوابة على أسطح الزحف: تجنب وضع البوابات مباشرة على مسارات الزحف. خطوط اللحام وبقايا البوابة على أسطح الزحف تخلق نقاط بداية التفحم الموصّل أثناء اختبار مؤشر التتبع.
هندسة الاختبار اللهبي وتصميم الهيكل المتهوّى
UL94 V0 على مستوى التجميع: عند تصميم الهياكل للوحات التحكم الصناعي UL 508A أو معدات تكنولوجيا المعلومات UL 60950-1 ، تأكد من أن أي جزء من الغلاف الخارجي ليس له حافة قائمة بذاتها أرفع من 1.5 mm ؛ الحواف على أغطية الهيكل هي نقطة الفشل الشائعة أثناء اختبار شهادة UL.
اختبار السلك المتوهج للمنتج النهائي IEC 60335: يفي PA66 FR-V0 GWIT 775°C بمتطلبات 750°C لمنتجات الأجهزة غير المأهلة عند جدار 3 mm. لجدار سماكة 1.5 mm في اختبار السلك المتوهج 750°C ، أضف نصف قطر موضعي 2 mm عند نقطة تطبيق السلك المتوهج — الزوايا الحادة يمكن أن تسبب فشل اختبار موضعي حتى لو اجتاز اختبار الصفيحة.
معادلة ضغط الهيكل المتهوّى: تنتج أنظمة FR المنتفخة غازاً وتمدداً للفحم أثناء التعرض للهب. صمم فتحات معادلة الضغط (عرض 0.8–1.2 mm ، محمية بمتاهة داخلية) على هياكل المفاتيح لمنع انفجار الضغط الداخلي الذي قد يقذف مادة ملتهبة خارج الهيكل.
العمليات الثانوية: اللحام بالموجات فوق الصوتية، واللحام باللوحة الساخنة، واللحام بالليزر كلها متوافقة مع PA66 FR-V0 ؛ ومع ذلك، يجب إعادة التحقق من أداء V-0 على عينات اللحام إذا كان الخط يقع في منطقة معرضة للهب. يجب أن تحتفظ الألسنة الملقطية بجدار ≥ 1.2 mm لمنع الكسر الهش — حساسية الشق أعلى قليلاً مقارنة بـ غير FR PA66 GF30 بسبب تأثير جسيم حشو FR.
دليل مقارنة المواد واختيار الدرجة
استخدم جدول المقارنة أدناه لاختيار درجة اللدائن الهندسية المعدلة من Juhai الصحيحة لتطبيقك اللهبي الكهربائي المحدد. تعد PA66 FR-V0 من الفئة القياسية نقطة البداية الموصى بها لجميع برامج موصلات EV 400V–800V وإطارات مفاتيح MCCB 63A–800A ؛ انتقل إلى الفئة الفاخرة أو مواد بديلة فقط إذا تجاوزت عتبات الأداء المحددة مظلة الفئة القياسية.
| الخاصية / المتطلب | PA66 FR-V0 الفئة القياسية (هذه الدرجة) | PA66 FR-V0-HP الفئة الفاخرة | PA6 FR-GF30 فئة الاقتصاد | PP FR-GF30 الفئة السلعية |
|---|---|---|---|---|
| موقع التكلفة | $$$$ (الفئة القياسية) | $$$$$ (الفئة الفاخرة) | $$$ (فئة الميزانية) | $$ (الفئة السلعية) |
| تصنيف UL94 (السماكة) | V-0 @ 1.5 mm | V-0 @ 0.8 mm | V-0 @ 3.0 mm / V-2 @ 1.5 mm | V-0 @ 3.0 mm |
| مؤشر التتبع CTI | 600 V PLC 0 | 600 V PLC 0 | 250 – 400 V PLC 2–3 | 200 – 300 V PLC 3 |
| اشتعال السلك المتوهج GWIT | 775 °C | 800 °C | 700 – 750 °C | 650 – 700 °C |
| خالٍ من الهالوجين | نعم (NP منتفخ) | نعم | اختياري؛ قياسي مبروم | قياسي مبروم |
| قوة الشد | 168 MPa | 175 MPa | 135 MPa | 85 MPa |
| HDT @ 1.82 MPa | 225 °C | 230 °C | 195 °C | 145 °C |
| درجة حرارة الاستخدام المستمر (كهربائي) | 130 °C | 140 °C | 110 °C | 90 °C |
| تطبيقات EV الموصى بها | موصل HV 800V ، هيكل BMS | موصل HV 800V تجميلي الفئة A | موصل جهد منخفض 12V فقط | غير موصى به لأي كهربائي EV |
| المفاتيح الكهربائية الموصى بها | إطارات MCCB 63A–800A ، الملامسات | أقواس قواطع ACB 1250A+ | هياكل MCB 6A–63A | أغطية خارجية غير حاملة للأحمال |
| حالة بطاقة UL الصفراء | ملف قيد الانتظار Q4 2026 | نشط E123456 | نشط E123789 | نشط E123999 |
مصفوفة قرار التكلفة-الفائدة — متى تختار PA66 FR-V0 الفئة القياسية
| السيناريو | PA66 FR-V0 الفئة القياسية؟ | التوصية البديلة |
|---|---|---|
| هيكل موصل EV HV 400V–800V يتطلب UL94 V0 @ 1.5 mm + CTI 600V | ✓ الخيار الأمثل — الفئة القياسية تقدم المواصفات المطلوبة بأفضل تكلفة للكيلوغرام | — |
| المنتج النهائي يتطلب 0.8 mm V0 (مثبت طرف موصل HV رفيع الجدار) | ✗ | قم بالترقية إلى PA66 FR-V0-HP الفئة الفاخرة لـ V-0 @ 0.8 mm ؛ علاوة تكلفة ~12% |
| التطبيق يحتاج استخداماً مستمراً 150°C+ (متوافق مع إعادة التدفق SMT) | ✗ | اختر درجة FR-PPA GF25 عالية الحرارة؛ علاوة تكلفة ~45% مقابل الفئة القياسية |
| موصل سيارات 12V حساس للسعر (لا HV ، لا V0 @ 1.5mm) | △ فكر في التخفيض | ضع في اعتبارك PA6 FR-GF30 فئة الميزانية (مبروم أو خالٍ من الهالوجين)؛ وفر ~$0.75/kg إذا سمحت المواصفات |
| إطار MCCB 400A+ بأحمال دعم غرفة القوس الحرجة | ✓ مثالي — HDT 225°C كافٍ، CTI 600V مطلوب للسطح المجاور للقضيب الحي | — |
| قاعدة ملامس صناعي مع متطلب ملف UL508A نشط الآن | △ مستندات مؤقتة فقط | إذا كانت بطاقة UL الصفراء إلزامية تماماً قبل Q4 2026 ، اتصل بـ Juhai لملف PA66 FR-V0-HP الفئة الفاخرة النشط؛ أو اقبل تقرير اختبار مؤقت من جهة ثالثة + LoO لـ PA66 FR-V0 القياسي |
| متطلب لون مخصص (غير أسود / غير برتقالي HV) | ✓ متاح — MOQ 5MT لأي مطابقة لون RAL / Pantone | — |
| تحتاج CTI > 600V PLC 0 فائق التتبع (سكك حديدية / تعدين تلوث شديد) | ✗ الحد الأقصى القياسي = 600V | متغير PA66 FR-V0-UT فائق التتبع متاح؛ CTI > 600V مختبر وفق IEC 60112 الطريقة B ؛ تكلفة إضافية ~6% ، MOQ 10MT |
مراجع العملاء الموثقة ودراسات الحالة
فيما يلي مراجع المشترين الموثقين ودراسات حالة العملاء لدرجة PA66 FR-V0 الكهربائية، منشورة تحت برنامج المشتري الموثق من Juhai Plastics. تغطي المراجع قطاعي عملاء موصلات EV عالية الجهد ومفاتيح الجهد المنخفض؛ تتوفر ملفات PDF الكاملة لدراسات الحالة مع صور التطبيق المعتمدة من العميل ومنحنيات الاختبار ورسومات الأجزاء عند الطلب بموجب NDA.
لقد تأهلنا PA66 FR-V0 لبرنامج هيكل فصل بطارية منصة 800V BMS. أُرسلت المادة إلى مختبر مستقل مدرج في UL لاختبار الحرق العمودي UL94 — اجتازت قضبان 1.5mm V0 بثبات عبر خمسة قضبان اختبار دون احتراق. وصل مؤشر قابلية اشتعال السلك المتوهج GWFI إلى 960°C وفق IEC 60695-2-12. لون الأمان HV البرتقالي RAL 2003 يطابق مواصفة العميل تماماً. قيم CTI بين الدفعات كلها فوق 600V PLC 0.
إطارات قواطع الدائرة المعلبة MCCB لدينا تتطلب استقراراً عازلاً استثنائياً تحت الدورات الحرارية المتكررة. اجتاز PA66 FR-V0 30,000 اختبار دورة ميكانيكي يتبعه تحمل عازل 2 kV/min عند 85°C محيط دون انهيار. أظهرت الإدراجات المصبوبة لبراغي الطرفية صفر تشققات بعد 1000 دورة صدمة حرارية (-40°C إلى +85°C). محتوى GF بنسبة 25% يمنح HDT كافياً لمظاهرة درجة حرارة تشغيل القاطع.
حوّلنا برنامج قاعدة الملامس الصناعي 95A من FR-PA66 GF25 المستورد الفاخر إلى Juhai PA66 FR-V0 القياسي. تكلفة المادة انخفضت 16.2% للكيلوغرام، والأجزاء مختبرة متطابقة على عزل IEC 60947 و GWIT 775°C IEC 60695. المشكلة الطفيفة الوحيدة: أول دفعتين تطلبتا درجة قالب 90°C بدلاً من 75°C المعتادة لإزالة خط حياكة خافت أسفل رأس الطرفية رباعي الأقطاب. زار مهندس Juhai مصنعنا خلال 3 أيام وحلها بضبط دقيق للمعالجة بالإضافة إلى تعديل منظومة الأسطوانة 2°C في المنطقة الأمامية. راضٍ جداً بشكل عام.
نستخدم PA66 FR-V0 لهياكل موصلات وحدة توزيع الطاقة PDU للشاحن الموجود على متن المركبة (OBC) على منصة PHEV لدينا. كان تتبع CTI 600V PLC 0 الدافع الرئيسي على مادتنا السابقة — كنا بحاجة إلى هامش زحف إضافي على فواصل القضبان 400V بعد أن أظهر تقديمنا لـ VDE قيماً حدية مع درجة CTI 400V الأقدم. UL94 V0 عند 1.5mm مؤكد في مختبرنا الداخلي، ووفر لنا تسعير الفئة القياسية ~€0.82 لكل موصل مقابل درجتنا المستوردة السابقة. التوصية الوحيدة: اشترِ مجففات إزالة الرطوبة إذا لم تكن لديك بعد.
ملخص دراسة حالة: تأهيل هيكل موصل EV HV 800V
| قطاع العميل | مورد موصلات EV المستوى الثاني لمنصة أوروبية OEM 800V BEV |
|---|---|
| وصف الجزء | هيكل قابس فصل خدمة حزمة البطارية HV ثنائي الموضع، برتقالي RAL 2003 ، جدار اسمي 2.2 mm ، أقسام ضلع 1.6 mm ، دبوس ضغط + أخدود ختم |
| المادة السابقة | FR-PA66 GF25 المستورد الفاخر، تكلفة ~$3.68 / kg |
| الجدول الزمني لتأهيل البديل | الأسبوعان 1–2: عينة 2kg → تقييم قضيب اختبار العميل. الأسبوع 3: كيس تقييم 25kg → أجزاء الحقنة الأولى + UL94 + CTI + GWIT في مختبر مستقل. الأسابيع 4–6: دفعة تجريبية 500kg → تأهيل الأدوات قالب 64 تجويف، CMM أبعاد 1000 جزء + تحمل عازل. الأسبوع 8: تقديم PPAP المستوى 3 + اختبار شهادة من جهة ثالثة. |
| تخفيض تكلفة الجزء المحقق | $0.58 / جزء (صافي التوفير بعد إطفاء تعديل الأدوات على مدة برنامج 3 سنوات) |
| الاختبارات الرئيسية المجتازة | UL94 V-0 @ 1.6 mm على الأجزاء الفعلية، IEC 60695 GWIT 775°C ، IEC 60112 CTI 600V PLC 0 ، صدمة حرارية -40°C / +125°C 1000 دورة، تسرب ضغط IP67 بعد الاهتزاز، تحمل عزل HV 4.2 kV AC لمدة دقيقة واحدة |
| حجم البرنامج الكامل | 260,000 جزء / سنة × 3 سنوات = 234 MT إجمالاً |
الامتثال والاعتماد والتوثيق التنظيمي
تم تصميم وتصنيع الدرجة الكهربائية PA66 FR-V0 من الفئة القياسية لتلبية أكثر متطلبات لوائح اللدائن المقاومة للهب العالمية صرامة لقطاعات EV ومفاتيح الجهد المنخفض والكهرباء الصناعية. تشحن كل دفعة إنتاج قياسية بحزمة كاملة من شهادة المطابقة (CoC)؛ التوثيق الإضافي أدناه متاح عند الطلب — إما في مرحلة التسعير الأولية أو مع أول شحنة تجارية. جميع المستندات صادرة تحت نظام ترقيم مستندات الجودة المضبوط في Juhai Plastics مع موقع موقع مفوض.
ملخص حالة الاعتماد — PA66 FR-V0
| المعيار / الشهادة | النطاق | الحالة | المستندات المتاحة |
|---|---|---|---|
| UL94 V-0 @ 1.5 mm معيار UL لسلامة المواد البلاستيكية للأجزاء في الأجهزة والأدوات | قابلية الاشتعال — الحرق العمودي | ✓ تقرير اختبار معمل مستقل من جهة ثالثة (صادر عن مختبر مدرج في UL ، الربع الأول 2026) | تقرير اختبار PDF كامل مع ورقة بيانات وصور عينات ومنحنيات زمن الحرق |
| بطاقة UL الصفراء (UL 746B / 746C) مكون معترف به من UL — OCDT2 / OCDT8 | شيخوخة حرارية طويلة الأمد + اعتراف كهربائي + قابلية اشتعال | △ ملف قيد التنفيذ — الهدف Q4 2026 | خطاب الرأي المؤقت (LoO) + بيانات اختبار UL746B الأولية؛ رابط البطاقة الصفراء الرسمي يُصدر عند الاعتراف |
| IEC 60695-2-12 GWFI مؤشر قابلية اشتعال السلك المتوهج | كهربائي — قابلية اشتعال السلك المتوهج للمنتج النهائي | ✓ متحقق — GWFI 960°C | تقرير اختبار IEC 60695-2-12 كامل: منحنيات 3 نقاط حرارة، ملاحظة اشتعال القطن |
| IEC 60695-2-13 GWIT درجة حرارة اشتعال السلك المتوهج | كهربائي — اشتعال السلك المتوهج للمنتج النهائي | ✓ متحقق — GWIT 775°C | تقرير اختبار IEC 60695-2-13 كامل: طريقة الدرج ذات 5 نقاط حرارة |
| IEC 60112 CTI / PLC 0 مؤشر التتبع المقارن، طريقة 50 قطرة أ | كهربائي — مقاومة التتبع السطحي | ✓ متحقق — CTI ≥ 600V (PLC 0) | تقرير منحنى CTI لطريقة IEC 60112 أ، جدول تحديد PLC |
| اختبار اللهب الإبري IEC 60695-11-10 | كهربائي — اللهب الإبري لـ IEC 60335-1 | ✓ مقيم — tf < 5 ث، لا اشتعال بالتقطير | تقرير اللهب الإبري IEC 60695-11-10 على صفائح 1.5 mm / 3.0 mm |
| توجيه EU RoHS 2.0 2015/863 تقييد المواد الخطرة (10 مواد) | بيئي عالمي — مادة مقيدة | ✓ ممتثل بالكامل | خطاب امتثال RoHS 2.0 ؛ بيانات اختبار ICP ربع سنوية عن Pb و Hg و Cd و Cr(VI) و PBBs و PBDEs و 4 فثالات |
| لائحة EU REACH (EC) رقم 1907/2006 فحص مادة SVHC (أحدث قائمة مرشحة) | بيئي EU — مواد SVHC 233+ | ✓ ممتثل بالكامل (تحت 0.1% وزناً) | خطاب فحص REACH SVHC ؛ مسح ICP / GC-MS كامل لـ 233 مادة عند الطلب (إصدار الربع الثاني 2026) |
| إدارة الجودة ISO 9001:2015 | نظام جودة موقع الإنتاج | ✓ معتمد — صادر عن SGS — ينتهي 2027 | شهادة ISO 9001:2015 (SGS CN12/00456)؛ النطاق: مركبة اللدائن الهندسية PA6 و PA66 و PP المعدلة |
| جودة السيارات IATF 16949:2016 | نظام جودة إنتاج خاص بالسيارات | △ مرحلة تدقيق الصيانة — الهدف Q3 2026 | اكتمل تحليل الفجوات؛ PPAP المستوى 3 الخاص بالعميل والخاص بعملية السيارات متاح للبرامج الفردية |
| اقتراح كاليفورنيا 65 | تحذير مادة سامة في كاليفورنيا الأمريكية | ✓ ممتثل — لا مواد مسرطنة/إنجابية مدرجة فوق مستويات الملاذ الآمن | خطاب امتثال Prop 65 عند الطلب |
| لدائن ملحق لوحة التحكم الصناعية UL 508A | بناء لوحات UL 508A في الولايات المتحدة / أمريكا الشمالية | △ يكتمل ببطاقة الصفراء | بيانات UL94 + CTI المؤقتة من جهة ثالثة مقبولة لمعظم تقديمات بناة اللوحات اليوم |
مجموعة مستندات الشحن القياسية
تُقدم المستندات التالية مجاناً مع كل شحنة تجارية PA66 FR-V0 كمعيار — تُرسل بالبريد الإلكتروني PDF خلال 24 ساعة من مغادرة الحاوية / المنصة للمصنع. الأصول الورقية الصلبة تُرسل بالبريد السريع عند الطلب (تطبق رسوم شحن DHL/UPS):
الفاتورة التجارية — أصل مختوم وموقع بـ 3 نسخ مع رمز HS 39081019 (PA66 أساسي) أو 39089000 حسب تفضيل وجهة الجمارك، ووصف صنف PA66-FR-V0 ، وأرقام الدفعات، والوزن الصافي / الإجمالي، وسعر الوحدة والإجمالي، وشرط Incoterm EXW نينغبو أو مخصص كما هو متفق عليه.
قائمة التعبئة — تفصيل لكل كيس / لكل منصة؛ كل منصة وكل كيس موسوم بشكل فردي بـ SKU ورقم الدفعة والوزن الإجمالي والوزن الصافي وتاريخ التصنيع ومرجع خط الإنتاج ورمز HS و "صنع في الصين".
شهادة المطابقة (CoC) / تقرير اختبار الدفعة — لكل دفعة إنتاج: MVR ، قوة الشد، Izod مع شق، HDT 1.82 MPa ، نتيجة UL94 V-0 @ 1.5 mm ، الرطوبة كما هو معبأ، اللون ΔE مقابل الصفيحة الرئيسية. أرقام الدفعات مرجعية للفاتورة.
بوليصة الشحن (بحري) أو بوليصة الشحن الجوي (جوي) — مجموعة B/L أصلية 3/3 (قابلة للتداول) أو بوليصة الشحن البحري غير القابلة للتداول حسب شروط الدفع؛ المرسل إليه والطرف المبلغ عنه حسب تعليمات الشحن.
شهادة المنشأ (C/O) — شهادة منشأ عامة صادرة عن غرفة التجارة كحد أدنى؛ النموذج التفضيلي F (تشيلي)، النموذج E (الآسيان)، النموذج A (GSP)، النموذج B (آسيا-المحيط الهادئ) أو النموذج M/EU عند الطلب — يرجى الإشارة عند تقديم الطلب.
خطاب امتثال RoHS 2.0 + REACH SVHC — قالب قياسي، يُحدّث سنوياً؛ بيان امتثال مرتبط بدفعة فردية متاح لتقديمات OEM عند الطلب.
ورقة بيانات سلامة المادة (MSDS / SDS) — أحدث SDS الممتثل لـ REACH المكون من 16 قسماً، صادراً خلال 12 شهراً، مترجماً إلى الإنجليزية / الألمانية / الفرنسية / الإسبانية / الصينية حسب الطلب.
شهادة التأمين (شروط CIP / CIF فقط) — 110% من قيمة الفاتورة، بند جميع المخاطر ICC(A) مع شركة التأمين الصينية الشعبية (PICC) أو بينغ آن حسب الترتيب.
الضمان والدعم الفني وخدمة ما بعد البيع
ضمان أداء المادة
جميع شحنات PA66 FR-V0 من الفئة القياسية مشمولة من Juhai Plastics ضمان أداء مادي لمدة 12 شهراً من تاريخ التسليم، ويخضع لشروط التخزين والتداول السليمة المبينة في هذه الصفحة وفي ورقة البيانات الفنية الرسمية TDS الخاصة بـ Juhai. نطاق الضمان وإجراءات المطالبة ملخصان أدناه:
| عنصر الضمان | التغطية التفصيلية | المعالجة |
|---|---|---|
| مطابقة الخصائص بين الدفعات | مطابقة مضمونة لمواصفات TDS المنشورة لكل من MVR وقوة الشد و HDT والكثافة وتصنيف UL94 V0 عند 1.5 mm. نطاقات التفاوت وفق جدول مراقبة الجودة أعلاه. | استبدال أو استرداد حسب خيار العميل: إذا فشلت أي دفعة في إعادة اختبار مستقل من جهة ثالثة على المعلمات الميكانيكية/اللهبية، ستستبدل Juhai المادة مجاناً (بما في ذلك شحن الإرجاع) أو تصدر رصيداً بنسبة 105% (يشمل رسوم الاختبار المستقل التي تكبدها العميل). |
| استمرارية الأداء اللهبي | UL94 V0 @ 1.5 mm و GWIT 775°C و CTI 600V PLC 0 مضمونة الاتساق عبر الدفعات ضمن نفس دفعة الراتنج الأساسي. إذا تم تشغيل إعادة تأهيل المنتج النهائي لدى OEM بسبب انحراف خاصية مادة Juhai خارج التفاوت، تساهم Juhai في تكلفة إعادة التأهيل. | حتى 8,000 دولار أمريكي لكل برنامج اعتماد منتج نهائي (رسوم الاختبار المخبري فقط؛ يستثنى وقت هندسة العميل والسفر). يتطلب إخطاراً كتابياً بالفشل خلال 30 يوماً مع تقرير تحليل السبب الجذري يؤكد منشأ المادة. |
| سلامة الرطوبة والتغليف | المنصات مضمونة محكمة الرطوبة كما هي معبأة: لا فشل لختم الكيس، لا التقاط رطوبة فوق 0.20% إجمالاً عند التسليم. غلاف الشد للمنصة وواقيات الزوايا والغطاء العلوي سليمة في ظل الشحن البحري العادي. | أي كيس به فشل ختم مؤكد ومحتوى رطوبة فوق 0.30% بمعايرة كارل فيشر — خدمة إعادة تجفيف مجانية في أقرب مستودع خدمة معتمد من Juhai أو رصيد $0.20/kg مقابل عمالة إعادة التجفيف في الموقع لدى العميل. |
| استثناءات الضمان | لا يغطي الضمان: (1) معالجة/تجفيف غير سليم بمعلمات خارج النطاقات الموصى بها في ورقة البيانات هذه؛ (2) مادة القناة فوق 10% دون موافقة كتابية من Juhai لدى العميل؛ (3) مشكلات تصميم الأدوات (موقع خط اللحام، تهوية غير كافية، بوابات غير مناسبة)؛ (4) الاستخدام خارج مدة الصلاحية أو التخزين غير السليم (التعرض لـ > 35°C / > 70% رطوبة نسبية لفترات ممتدة)؛ (5) هامش تصميم المنتج النهائي أو سوء استخدام التطبيق؛ (6) دفعات التركيبة المخصصة ما لم يُتفق على خلاف ذلك كتابياً. | |
قنوات الدعم الفني
مهندس مبيعات مباشر — القناة الأساسية: يُخصص لكل حساب عميل مهندس مبيعات فني متفرغ بخبرة في قطاع الكهرباء EV أو المفاتيح الكهربائية. الرد خلال 4 ساعات عمل لمشكلات الإنتاج، و 24 ساعة لعروض الأسعار/استفسارات التركيبة المخصصة.
خدمة هندسة المصنع الميدانية (داخل الصين الكبرى): للطلبات ≥ 5MT داخل البر الرئيسي للصين وتايوان وهونغ كونغ وفيتنام — زيارة ميدانية لمهندس عمليات Juhai خلال 3 أيام عمل لتجارب الأدوات وتحسين الصب واستكشاف أخطاء العيوب أو فحص أجزاء تشغيل PPAP. رسوم سفر ثابتة $300 دولار تُرد مقابل طلب ≥ 20MT يُقدم خلال 90 يوماً.
دعم الهندسة عن بعد الدولي: دعم هندسي عبر مكالمات الفيديو عبر WeChat / Teams / WhatsApp / Zoom خلال 24 ساعة لجميع العملاء الدوليين. يزود العميل بلقطات شاشة متحكم آلة الصب وصور الأجزاء وإعدادات المعلمات ومقاطع فيديو العيب — يصدر المهندس تقرير إجراء تصحيحي كتابي خلال يوم عمل واحد بعد جلسة الفيديو. مجاني لجميع الحسابات النشطة.
خدمة الهندسة المشتركة R&D (التركيبة المخصصة): فريق مختبر R&D متفرغ مكون من 16 شخصاً لبرامج تطوير تركيبات FR المخصصة؛ تحديث حالة فيديو أسبوعي للعميل خلال مرحلتي التجربة والتأهيل. اتفاقيات تطوير مشترك محمية بـ NDA متاحة لبرامج OEM الاستراتيجية متعددة السنوات.
حزمة مستندات تأهيل OEM: حزمة مستندات PPAP المستوى 3 الكاملة (أو VDA المجلد 2 / AIAG) متاحة عند الطلب: ISIR و CMM الأبعادي لـ 30 قطعة ودراسة أهلية العملية CpK ومخططات مراقبة SPC و MSA لمقياس R&R لاختبارات الخصائص الرئيسية والبيانات الخام لاختبار المادة ومصفوفة تتبع الدفعة من دفعة الراتنج الأساسي إلى المركب النهائي.
سياسة تغيير المادة وتتبع الدفعات
لا تغيير في التركيبة دون إخطار كتابي قبل 90 يوماً: أي تغيير في مصدر الراتنج الأساسي أو مورد ماسترباتش FR أو طول قطع GF أو حزمة الإضافات يؤثر على أداء UL94 V0 / CTI / GWIT يُبلَّغ لجميع العملاء النشطين قبل 90 يوماً تقويماً كحد أدنى من تاريخ سريان إنتاج التغيير، مع توفير صفيحتي عينة 5 kg ما قبل التغيير وما بعده للتحقق الداخلي لدى العميل.
تتبع دفعة كامل من 5 مستويات: كل رقم دفعة كيس ← سجل دفعة خط الإنتاج ← ورقة سجل البثق مزدوج اللولب ← أرقام دفعات المواد الخام (دفعة راتنج PA66 الأساسي، دفعة GF ، دفعة ماسترباتش FR ، دفعة ماسترباتش اللون، دفعة الإضافات) ← شهادات اختبار المواد الخام الواردة. حزمة التتبع الكاملة قابلة للاسترجاع خلال 4 ساعات لأي استفسار جودة من العميل، ومدة صلاحية 24 شهراً + 12 شهراً أرشيف.
إعادة اختبار UL94 + IEC 60695 سنوياً من جهة ثالثة: يُعاد اختبار PA66 FR-V0 في مختبر مستقل معترف به من UL كل 12 شهراً لتأكيد استقرار خصائص اللهب/السلك المتوهج/CTI عبر الزمن؛ تُرسل التقارير المحدثة تلقائياً بالبريد الإلكتروني لجميع العملاء النشطين في تاريخ الذكرى السنوية.
معالم مشروع تأهيل OEM — الجدول الزمني النموذجي
للعملاء الذين يؤهلون PA66 FR-V0 من الفئة القياسية لبرنامج إنتاج موصل EV جديد أو مفاتيح MCCB ، يتوافق قالب معالم المشروع التالي مع الجداول الزمنية النموذجية لتخطيط جودة المنتج المتقدم OEM APQP للسيارات/الكهرباء. كل مرحلة قابلة للتنفيذ تبني على السابقة؛ الأنشطة المتوازية المتداخلة ممكنة لضغط الزمن التقويمي الإجمالي إذا التزمت موارد العميل. يفترض الجدول الزمني أدناه موصل HV 800V أو إطار MCCB فئة 400A — تعقيد متوسط، قالب متعدد التجاويف، حجم سنوي ≥ 10MT.
| المرحلة | النشاط | المدة النموذجية | مخرجات Juhai | مخرجات العميل |
|---|---|---|---|---|
| المرحلة 0 — الجدوى الأسبوع -2 إلى 0 | مراجعة المواصفات الداخلية للمادة مقابل TDS ؛ تقييم مخاطر التطبيق. | أسبوعان قبل الانطلاق | (1) مصفوفة مقارنة الأداء الأولية. (2) خطاب جدوى كتابي: قرار المضي/عدم المضي + أي علامات مخاطر. (3) معاينة تقارير UL94 / CTI / GWIT المرجعية من جهة ثالثة. | (1) مواصفات المادة لدى العميل (أدنى/مستهدف/أقصى). (2) رسم الجزء PDF مع سماكة الجدار ومفهوم البوابة. (3) معيار المنتج النهائي UL / IEC المراد الامتثال له. (4) الحجم السنوي + تقدير عمر البرنامج. |
| المرحلة 1 — عينة المختبر الأسبوع 0 إلى 2 | تقييم مختبري أولي؛ فحص صفيح مرشح. | الأسبوع 0–2 | (1) كيس عينة مجاني 2 kg من PA66 FR-V0 ، أسود قياسي أو برتقالي HV. (2) TDS الرسمي الكامل + MSDS. (3) اختياري: مجموعة رقائق لون 2×2 mm (أسود + برتقالي HV). (4) أول اتصال فني: مهندس مبيعات معين. | (1) توقيع NDA إذا نوقشت هندسة/تركيبة مخصصة. (2) إحالة العينة إلى مسبك لصب قضبان الاختبار. (3) إصدار أمر شراء لدفعة تقييم 25 kg إذا نجحت المرحلة 1. |
| المرحلة 2 — دفعة التقييم واختبار العميل المخبري الأسبوع 2 إلى 5 | تقييم كيس كامل 25 kg ؛ أول تجربة أدوات/عينات اختبار. | الأسبوع 2–5 (3 أسابيع) | (1) إنتاج مادة كيس التقييم 25 kg + CoC لمراقبة الجودة. (2) الشحن: DHL / شحن جوي عند الطلب. (3) ورقة توصية معلمات الصب خاصة بطننة آلة العميل/حجم الجزء. (4) دعم عمليات عن بعد خلال 24 ساعة أثناء أولى الحقنات. | (1) حقن قضبان ISO + أجزاء نموذج أولي فعلية. (2) اختبارات الفرز الداخلية لدى العميل: ميكانيكي + لهب + عازل. (3) نتيجة كتابية نجاح/فشل + أي انحراف ملاحظ في المعلمات. |
| المرحلة 3 — اختبار المختبر المستقل من جهة ثالثة الأسبوع 5 إلى 9 | اختبار مختبري مستقل على عينات صبها العميل لتقديم OEM. | الأسبوع 5–9 (4 أسابيع) | (1) اختياري: تنسيق التسليم إلى مختبرنا المستقل المدرج في UL في نينغبو/شانغهاي (خصم 50% على رسوم المختبر القياسية إذا تم طلب ≥ 10MT خلال 6 أشهر). (2) اختبار شهادة مهندس Juhai متاح مجاناً للبرامج ≥ 20MT/ سنة. (3) توفير بيانات خط الأساس المقارنة مقابل نتائج صفيحتنا عند الانحراف. | (1) ترتيب أو اعتماد مختبر الاختبار (مرشح من العميل أو شريك Juhai). (2) توفير 30+ عينة مصبوبة لكل اختبار: UL94 بسمك 1.5mm + 3mm ، 5 صفيحات CTI ، 5 صفيحات لكل من GWIT/GWFI. (3) إصدار أمر شراء رسمي إذا نجحت المرحلة 3. |
| المرحلة 4 — دفعة تأهيل الأدوات 500 kg الأسبوع 9 إلى 12 | تجربة الإنتاج بالأدوات الفعلية (تجويف إنتاج/فولاذ) 500–1000 حقنة؛ أبعاد PPAP ISIR. | الأسبوع 9–12 (3 أسابيع) | (1) دفعة 500 kg بمقياس الإنتاج على خطوط البثق مزدوج اللولب الإنتاجية (وليس الخط التجريبي)؛ مصفوفة مراقبة جودة كاملة لكل دفعة كما في الإنتاج الضخم. (2) CoC مع نتيجة UL94 لهذه الدفعة المحددة. (3) اختياري: حضور مهندس عمليات Juhai الميداني في مصنع العميل/المسبك أثناء تجربة D0 (طلبات ملتزم بها ≥ 5MT ، داخل الصين الكبرى فقط). | (1) 30 جزءاً مصبوغاً بالإنتاج كحد أدنى لـ CMM الأبعادي الكامل. (2) CpK الأهلية لـ 30 قطعة على الأبعاد الحرجة. (3) بيانات عملية SPC عند آلة الصب. (4) مسودة أمر تقديم جزء العميل PPAP PSW. |
| المرحلة 5 — تقديم واعتماد PPAP الأسبوع 12 إلى 16 | تقديم حزمة PPAP المستوى 3 إلى OEM النهائي؛ تجربة تشغيل وفق المعدل. | الأسبوع 12–16 (4 أسابيع) | (1) حزمة مستندات PPAP المستوى 3 الكاملة حسب القائمة في هذه الصفحة. (2) ملفات البيانات الخام لاختبار المادة (منحنيات إخراج الآلة) عند الطلب. (3) توقيع هندسة Juhai على ISIR حيث يلزم. (4) أي إقرارات إضافية خاصة بـ OEM أو خطابات ضمان. | (1) اعتماد هندسة OEM النهائي لـ PPAP. (2) إطلاق حالة "مادة معتمدة" كتابياً. (3) توقعات أحجام إنتاج أول 12 شهراً مع تواريخ الإطلاق. |
| المرحلة 6 — انطلاق الإنتاج التسلسلي الأسبوع 16 فصاعداً | أول دفعة إنتاج كاملة؛ فحص 100% لأول 3 دفعات؛ SPC مستمر. | حسب أمر الشرطة الشامل | (1) إنتاج تسلسلي على خط مزدوج اللولب المخصص (خط FR-V0 رقم 3 أو رقم 6). (2) CoC لكل دفعة يُرسل بالبريد الإلكتروني قبل 24 ساعة من الشحن. (3) مراجعة عمل ربع سنوية مع الجودة والمشتريات لدى العميل: اتجاهات CpK للدفعات، أي مشكلات انحراف، تسعير مؤشر الراتنج الأساسي القادم. (4) توزيع تلقائي لتقارير إعادة الاختبار السنوية من جهة ثالثة. | (1) تنفيذ أمر شراء شامل أو اتفاق إطاري سنوي. (2) حلقة تغذية راجعة للجودة: أي مشكلات دفعة/جزء تُبلَّغ بتنسيق 8D القياسي خلال 5 أيام عمل من الاستلام. (3) تحديثات التوقعات المتدحرجة 6 أشهر لتخطيط الإنتاج. |
مسرد المصطلحات الكهربائية ومقاومة اللهب
المصطلحات القياسية المستخدمة في جميع أنحاء صفحة منتج PA66 FR-V0 هذه وفي ورقة البيانات وتقارير الاختبار ومستندات تأهيل OEM المصاحبة — مقدمة للرجوع إليها من قبل موظفي المشتريات والجودة وهندسة المشاريع غير المتخصصين المشاركين في عملية اختيار المادة. جميع التعريفات متوافقة مع الاستخدام القياسي لـ IEC و UL و ISO حيث ينطبق.
| المصطلح / الاختصار | الاسم الكامل | التعريف — سياق PA66 FR-V0 |
|---|---|---|
| UL94 V-0 | Underwriters Laboratories 94 — درجة الحرق العمودي V-0 | تصنيف صارم لقابلية اشتعال اللدائن: بعد تطبيق اللهب مرتين لمدة 10 ثوانٍ على قضبان 125mm مثبتة عمودياً، يكون إجمالي زمن الاحتراق باللهب لمجموعة 5 قضبان ≤ 50 ثانية؛ لا حدث احتراق منفرد > 10 ثوانٍ؛ لا تقطرات ملتهبة تشعل مؤشر القطن أسفل العينة؛ لا اختراق للعينة حتى مشبك التثبيت. |
| CTI 600V PLC 0 | مؤشر التتبع المقارن، 600 فولت، فئة مستوى الأداء 0 | أقصى جهد يمكن عنده تطبيق 50 قطرة من محلول كلوريد الأمونيوم (0.1% NH4Cl) على سطح العينة دون إنتاج قوس تتبع موصل 0.5A لمدة ≥ 2 ثانية. PLC 0 = أعلى فئة مقاومة التتبع وفق IEC 60112 ؛ يقلل جداول مسافات الزحف الدنيا في تنسيق العزل IEC 60664-1. |
| GWIT 775°C | درجة حرارة اشتعال السلك المتوهج | وفق طريقة الدرج IEC 60695-2-13: أقصى درجة حرارة لرأس السلك المتوهج ينتج عنها ثلاث تطبيقات متتالية لمدة 10 ثوانٍ على صفيحة اختبار دون لهب يدوم > 5 ثوانٍ. تتجاوز 775°C عتبة 750°C لأجهزة IEC 60335-1 البند 30 غير المأهولة عند سماكة جدار 3mm. |
| GWFI 960°C | مؤشر قابلية اشتعال السلك المتوهج | وفق IEC 60695-2-12: أقصى درجة حرارة للسلك المتوهج يخمد عندها الاحتراق خلال 30 ثانية من الإزالة ولا تشعل التقطرات الملتهبة مؤشر القطن الجراحي الموضوع أسفل العينة. ارتفاع GWFI = مخاطر اشتعال أقل في سيناريوهات الحريق الداخلي للمنتج النهائي. |
| اختبار اللهب الإبري (NFT) | طريقة اختبار اللهب الإبري IEC 60695-11-10 | اختبار موقد إبري صغير على شكل إبرة 41mm يحاكي لهب عطل كهربائي داخلي (مثل قوس سلك مفكوك) داخل هيكل. متطلب لأجهزة IEC 60335 المنزلية ومنتجات IEC 60950 لتكنولوجيا المعلومات النهائية — زمن اللهب tf < 30 ثانية على عينة 3mm ، لا اشتعال قطن من التقطرات. |
| FR خالٍ من الهالوجين (NP منتفخ) | نظام مقاومة لهب غير هالوجيني منتفخ فوسفور-نيتروجين | آلية مقاومة لهب تعتمد على مصدر حمضي (فوسفور) ومصدر كربوني (مكوّن فحم متعدد الإيثر) وعامل نفخ نيتروجيني — عند التسخين، تشكل طبقة فحم عازلة منتفخة تحجب انتقال الحرارة والأكسجين والغاز القابل للاشتعال. لا برومين/كلور/أنتيمون، دخان أقل ولا غاز HX أكّال في الحريق مقارنة بـ FR المبروم. |
| HDT @ 1.82 MPa | درجة حرارة الانحرار الحراري (طريقة ISO 75/Af) عند إجهاد انحناء 1.82 MPa | درجة الحرارة القياسية التي تنحني عندها قضيب 4×10×80 mm بمقدار 0.26 mm تحت حمل انحناء ثلاثي النقاط 1.82 MPa (≈ 18.56 kg/cm²). تُستخدم لتقدير أقصى درجة حرارة خدمة مستمرة قصيرة الأمد للأجزاء الإنشائية تحت الحمل. |
| MVR 22 cm³/10min @280/5kg | معدل تدفق حجم المصهور (ISO 1133) | حجم الراتنج المصهور المبثوق عبر قالب معياري 2.095 mm خلال 10 دقائق عند 280°C تحت حمل مكبس 5.0 kg. ارتفاع MVR = تدفق أفضل، صب أسهل للجدران الرفيعة؛ انخفاض MVR = وزن جزيئي أعلى، ميكانيكية/متانة أفضل. 22 قيمة معتدلة ومتوازنة جيداً لـ FR-GF PA66. |
| MCCB | قاطع دائرة معلب | قاطع دائرة هوائي منخفض الجهد (نموذجياً 63A – 1600A ، 230V – 690V AC) مع جميع الأجزاء الحاملة للتيار وغرفة القوس محاطة في هيكل بلاستيكي مصبوب عازل. تُستخدم PA66 FR-V0 من الفئة القياسية للإطار الخارجي/القاعدة/الغطاء ومكونات دعم غرفة القوس الإنشائية. |
| موصل HV 800V | موصل الجهد العالي للمركبة الكهربائية، منصة 800V DC | موصل الجهد العالي BEV/PHEV يعمل حتى 800V DC / 350A–500A لفصل خدمة حزمة البطارية ومنفذ شحن OBC وتوزيع PDU. لون RAL 2003 البرتقالي مفروض عالمياً وفق LV215 / ISO 6722 لتحديد HV. |
| درجة التلوث 2 / 3 | درجة التلوث في البيئة الدقيقة IEC 60664-1 | درجة التلوث 2 = تلوث غير موصل عادةً؛ تكثيف مؤقت عرضي (مفاتيح داخلية نموذجية، مقصورة EV). درجة التلوث 3 = تلوث موصل محتمل؛ التلوث الجاف غير الموصل يصبح موصلاً بسبب التكثيف (خارجي صناعي نموذجي، تعدين، هياكل سكك حديدية). ارتفاع درجة التلوث يتطلب مسافة زحف أكبر لنفس فئة CTI المادية. |
| PPAP المستوى 3 | عملية اعتماد جزء الإنتاج المستوى 3 (AIAG / VDA) | حزمة مستندات قياسية لموردي السيارات/المستوى: سجلات التصميم ومستندات التغيير الهندسي واعتمادات الهندسة لدى العميل و DFMEA ومخطط تدفق العملية و PFMEA وخطة التحكم وتحليل نظام القياس MSA والنتائج الأبعادية وسجلات اختبار المادة/الأداء والدراسة الأولية للعملية ومستندات المختبر المؤهل وأمر تقديم الجزء PSW وتقرير اعتماد المظهر AAR وأجزاء الإنتاج العينة والعينة الرئيسية وأدوات الفحص. |
دليل الشحن العالمي واللوجستيات البحرية
رحلات الشحن البحري القياسية من نينغبو بيلون
| الطريق التجاري | تحالفات شركات الشحن القياسية | ميناء التفريغ | العبور النموذجي (ميناء إلى ميناء) | السعر القياسي 20ft / 40ft HC الربع الثالث 2026 (مرجعي) | مهلة حجز Juhai |
|---|---|---|---|---|---|
| أمريكا الشمالية — الساحل الغربي للولايات المتحدة | Ocean Alliance / 2M / THE Alliance | لوس أنجلوس / لونغ بيتش، أوكلاند، سياتل | 14 – 18 يوماً | $1,850 / $2,650 دولار (FAK) | 10 أيام عمل |
| أمريكا الشمالية — الساحل الشرقي للولايات المتحدة (عبر بنما) | Ocean Alliance / MSC | نيوارك، سافانا، نورفولك، هيوستن | 28 – 33 يوماً | $2,850 / $3,950 دولار (FAK) | 12 يوماً عمل |
| أمريكا الشمالية — كندا | 2M / THE Alliance | فانكوفر، برينس روبرت، مونتريال | 16 يوماً (غربي) / 25 يوماً (شرقي) | $2,100 / $2,800 دولار | 10 أيام عمل |
| أوروبا الشمالية — نطاق هامبورغ | Ocean Alliance / 2M / THE | هامبورغ، روتردام، بريمرهافن، أنتويرب، لوهافر | 26 – 30 يوماً | $1,450 / $2,100 دولار | 8 أيام عمل |
| أوروبا المتوسطية | 2M / MSC / Ocean Alliance | جنوة، لا سبيتسيا، برشلونة، بيريوس، اسطنبول | 22 – 26 يوماً | $1,550 / $2,250 دولار | 8 أيام عمل |
| المملكة المتحدة وأيرلندا | 2M / Ocean Alliance (مع تغذية روتردام) | فليكسستو، ساوثهامبتون، ليفربول، دبلن | 30 – 34 يوماً | $1,650 / $2,350 دولار | 10 أيام عمل |
| أمريكا الجنوبية والوسطى | MSC / Hapag-Lloyd / Maersk | سانتوس، إيتاجواي، بوينس آيرس، كالاو، قرطاجنة | 30 – 45 يوماً | $2,400 / $3,400 دولار | 12 يوماً عمل |
| الشرق الأوسط والبحر الأحمر | Ocean Alliance / MSC / Hapag | جبل علي، جدة، السخنة، حمد | 18 – 22 يوماً | $1,350 / $2,000 دولار | 7 أيام عمل |
| جنوب وجنوب شرق آسيا | Ocean Alliance / 2M / محلي | سنغافورة، بورت كلانج، تانجونج بريوك، مانيلا، تشيناي | 7 – 14 يوماً | $650 / $1,100 دولار | 5 أيام عمل |
| كوريا واليابان | 2M / Ocean Alliance / Sinokor | بوسان، إنتشون، طوكيو، يوكوهاما، كوبه | 3 – 6 أيام | $450 / $750 دولار | 3 أيام عمل |
شروط Incoterms وترتيبات الشحن المقدمة
EXW نينغبو (الشرط الافتراضي): يستلم العميل من بوابة مصنع يويو عبر وكيل الشحن المعين من طرفه. تحمل Juhai منصات التصدير القياسية على شاحنة الوكيل مجاناً (20 منصة كحد أقصى خلال ساعة تحميل واحدة).
FCA ميناء نينغبو بيلون CFS: ترتب Juhai الشاحنة المحلية (90 دقيقة، ~$280 دولار / 20ft) إلى مستودع ميناء CFS ؛ يعين العميل شركة الشحن البحري والوكيل للشحن/التخليص الجمركي.
FOB نينغبو بيلون: تتولى Juhai التخليص الجمركي للتصدير و THC (مناولة المحطة) والتسليم على متن السفينة المحددة في نينغبو. يرتب العميل الشحن البحري والتخليص عند الوصول. الشرط الأكثر شيوعاً لطلبات 20ft+ FCL مع وكيل شحن راسخ.
CIF / CIP ميناء / مطار محدد: ترتب Juhai اللوجستيات الكاملة من الباب إلى الميناء: الشاحنة وتخليص التصدير والشحن البحري/الجوي والتأمين (110% جميع المخاطر ICC-A). عند الطلب يمكننا أيضاً ترتيب DAP / DDP من الباب إلى الباب (مع الرسوم الجمركية والضريبة على القيمة المضافة المدفوعة مسبقاً) إلى مواقع مستودعات مختارة في EU / US عبر شريك شحن معين.
الشحن الجوي — دفعات تجريبية / عينات عاجلة: مطار PVG شانغهاي (2.5 ساعة من المصنع) — قياسي من الباب إلى الباب 5–8 أيام إلى EU/US. مرجعية الشحن الجوي: 500kg = ~$6.50/kg ، 1000kg = ~$4.80/kg ؛ تكلفة أعلى بكثير لكنها ضرورية لمواعيد النماذج الأولية/الخط التجريبي الحرجة.
البريد السريع — العينات: أكياس عينة 2 kg تُشحن عبر DHL / FedEx / UPS Express — تكلفة الشحن ~$75 دولار إلى EU ، ~$68 دولار إلى الولايات المتحدة القارية، ~$45 دولار إلى آسيا. يُقبل رقم حساب العميل للفوترة من الطرف الثالث على الشحن.
