PA6 مقابل PA66 المقاوم للهب: أي نايلون يصل إلى V-0 بسهولة أكبر؟
كل أسبوع نستقبل السؤال نفسه من فرق القولبة وفرق الشراء: هل يجب أن يُصنع غلاف الموصل أو قلب الملف أو جسم المفتاح هذا من PA6 أم PA66 المقاوم للهب؟ الإجابة المختصرة: كلاهما ينجح في اجتياز UL94 V-0 بمجرد إضافة نظام مثبطات اللهب الصحيح إلى الراتينج. الإجابة المفيدة أكثر: كلاهما يصل إلى V-0 بقيود مختلفة، وعادة ما يتوقف القرار على سمك الجدار ودرجة حرارة التشغيل المستمرة واللون والميزانية.
الخطأ الأكثر شيوعًا هو افتراض أن PA66 «أكثر مقاومة للهب» بطبيعة الحال من PA6 لأنه مادة من الدرجة الأعلى. في الحالة غير المعدلة، كلاهما يحمل تصنيف UL94 HB، والفرق في مؤشر الأكسجين المحدود لا يتجاوز نقطتين. تظهر الفروق الحقيقية بعد إضافة مثبطات اللهب: PA66 يتحمل درجات حرارة تشغيل مستمرة أعلى ويمتص رطوبة أقل، بينما يتفوق PA6 في تكلفة المعالجة وسعر الكيلوغرام. تقارن هذه المقالة بينهما بأرقام يمكنك استخدامها عند مراجعة ورقة بيانات المادة.
ماذا تغطي هذه المقالة:
فروق البنية الجزيئية وسلوك الحريق الأساسي بين PA6 وPA66
جدول مقارنة مقاومة اللهب: LOI وUL94 والاشتعال والاحتراق
المسارات الثلاثة إلى V-0 (البروم، الفوسفور الأحمر، MCA النيتروجيني) ودرجات حقيقية
مقارنة الخواص الميكانيكية وامتصاص الرطوبة والمعالجة
الأسئلة الشائعة ونصائح الاختيار وأخطاء المواصفات المعتادة
1. البنية الجزيئية وسلوك الحريق الأساسي
يُنتج PA6 ببلمرة فتح حلقة الكابرولاكتام؛ أما PA66 فهو بوليمر تكاثف من هكساميثيلين ثنائي الأمين وحمض الأديبيك. تختلف كثافة مجموعات الأميد والترتيب البلوري، ولهذا ينصهر PA66 عند درجة حرارة أعلى بنحو 40 °C (تقريبًا 260–265 °C مقابل 220–225 °C للـ PA6)، وتكون مقاومته الحرارية طويلة الأمد أعلى.
لا يكون أي من الراتينجين ذاتي الإطفاء بطبيعته. يحمل PA6 وPA66 القياسيان كلاهما تصنيف UL94 HB في الحالة غير المعدلة. القيم المنشورة لمؤشر الأكسجين المحدود (LOI) هي 24–26% للـ PA6 و26–28% للـ PA66، لذلك يشتعل PA66 بصعوبة أكبر قليلًا ويحترق أبطأ قليلًا مع قطرات أكثر لزوجة، لكن الفرق صغير بما يكفي ليُعد نادرًا ما يحدد تطبيقًا بمفرده.

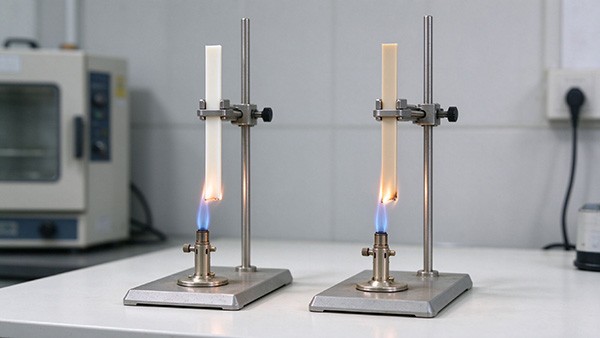

2. مقارنة مقاومة اللهب: PA6 مقابل PA66
| الخاصية | PA6 (قياسي) | PA66 (قياسي) |
|---|---|---|
| تصنيف UL94 دون تعديل | HB | HB |
| مؤشر الأكسجين المحدود (LOI) | 24–26% | 26–28% |
| سلوك الاشتعال | يشتعل بسهولة نسبية | يشتعل بصعوبة أكبر قليلًا |
| سرعة الاحتراق والتنقيط | احتراق أسرع مع تنقيط مصهور واضح | احتراق أبطأ وتنقيط أكثر لزوجة |
| التصنيف الممكن مع مثبطات اللهب | V-0 (مع إضافات FR) | V-0 (مع إضافات FR) |
| الاستخدام النموذجي بعد تعديل V-0 | أغلفة الأجهزة المنزلية والمفاتيح وملفات القولبة | الموصلات وقواعد المرحلات وأجزاء القواطع ومكونات شواحن السيارات الكهربائية |
يُقاس LOI بجهاز اختبار مؤشر الأكسجين (ISO 4589) ويشير إلى الحد الأدنى من تركيز الأكسجين الذي يدعم الاحتراق. القيمة الأعلى من 26% تعني أن المادة تحتاج جوًا أعلى أكسجينًا لتستمر في الاحتراق. لا تقرأ LOI كمعيار نجاح/فشل لاختبار UL94: اختبار الاحتراق الرأسي إجراء مختلف بنتائج تعتمد على السماكة.
3. ثلاثة مسارات لمثبطات اللهب نحو V-0
يُعدل كل من PA6 وPA66 بنفس عائلات مثبطات اللهب. يؤثر اختيار النظام على الخصائص التي يفحصها المشترون فعلًا أكثر من الراتينج الأساسي: مؤشر التتبع المقارن (CTI)، وإمكانية التلوين، وسلوك التآكل.
| النظام | CTI | اللون | المقايضة الرئيسية |
|---|---|---|---|
| البروم (محتوي على الهالوجين) | منخفض، حوالي 180–250 فولت | أي لون | الأقل تكلفة والأكثر فعالية، لكنه يطلق هاليد الهيدروجين المسبب للتآكل أثناء الاحتراق |
| الفوسفور الأحمر (خالٍ من الهالوجين) | متوسط | أسود أو داكن فقط (الطبيعي أحمر داكن) | خالٍ من الهالوجين، لكن التحلل المائي قد يُسبب تآكل الأجزاء المعدنية؛ ألوان محدودة |
| MCA النيتروجيني (خالٍ من الهالوجين) | مرتفع، من 600 فولت | يمكن صنع الأبيض والرمادي الفاتح | أفضل CTI وقابلية تلوين؛ شائع في الموصلات رفيعة الجدار |
تُظهر الدرجات الحقيقية كيف تُستخدم الأنظمة في الإنتاج. على جانب PA66، تشمل درجات V-0 الخالية من الهالوجين: Asahi Kasei LEONA FR250 (غير مقوى، للموصلات)، وLEONA FG173 (ألياف زجاجية 30%، V-0 خالٍ من الهالوجين)، وCelanese Zytel FR50 / FR7025V0F (ألياف زجاجية 25%، خالٍ من الهالوجين)، وBASF Ultramid A3U44G6 (PA66-GF30، خالٍ من الهالوجين، GWFI 960 °C)، وTechnyl PROTECT A 60G1 V30 (ألياف زجاجية 30%، V-0، 5VA، F1). على جانب PA6، تُخلط الأنظمة النيتروجينية والفوسفورية نفسها على نطاق واسع في درجات الأجهزة المنزلية والمفاتيح. إذا كان يجب أن يكون الجزء أبيض وخاليًا من الهالوجين وذو CTI مرتفع، فأنت عمليًا محصور في المسار النيتروجيني على أي من الراتينجين.
4. مقارنة الخواص الميكانيكية وامتصاص الرطوبة والمعالجة
| الخاصية | PA6 | PA66 |
|---|---|---|
| مقاومة الشد (بدون تقوية، نموذجية) | 70–80 ميغاباسكال | 80–90 ميغاباسكال |
| معامل الانثناء (نموذجي) | ~2500 ميغاباسكال | ~2800 ميغاباسكال |
| نقطة الانصهار | ~220–225 °C | ~260–265 °C |
| المقاومة الحرارية طويلة الأمد | ~100–120 °C | ~120–130 °C |
| امتصاص الماء عند 23 °C / رطوبة نسبية 50% | ~2.5–3.0% | ~2.0–2.5% |
| نطاق درجة حرارة المصهور النموذجي | 230–260 °C | 250–280 °C |
| تكلفة المادة الخام | أقل | أعلى، عادة 10–20% أو أكثر حسب السوق |
الرطوبة هي أول متغير في أي جزء من النايلون. ترتبط جزيئات الماء بروابط هيدروجينية مع مجموعات الأميد وتعمل كملدّن: تنخفض الصلابة والمقاومة وترتفع المتانة والأبعاد. عند 23 °C ورطوبة نسبية 50%، يمتص PA6 نحو 2.5–3.0% من الوزن ويمتص PA66 نحو 2.0–2.5%؛ وعند الغمر الكامل، يمكن لكليهما امتصاص 8–10%. بالنسبة لغلاف مقاوم للهب يجب أن يحافظ على مقاومة التتبع ودقة الأبعاد، فإن امتصاص PA66 الأقل ميزة عملية، لكن فقط إذا جُففت الدرجة بشكل صحيح قبل القولبة وراعى التصميم رطوبة التوازن للجزء النهائي.
5. الأسئلة الشائعة
6. متى تختار PA6 ومتى تختار PA66
ابدأ من ظروف التشغيل، لا من اسم الراتينج. إذا كان الجزء يعمل بالقرب من عنصر تسخين، أو يجب أن يحافظ على مقاومة التتبع في الهواء الرطب، أو كان موصلًا رفيع الجدار يجب أن يحتفظ بالتفاوتات، فإن PA66 يستحق سعره الأعلى. إذا كان التطبيق غلافًا أو جسم مفتاح أو ملفًا حساسًا للتكلفة بدرجات حرارة معتدلة، فإن PA6 المقاوم للهب عادة ما يكون الخيار الاقتصادي.
بالنسبة للتصميم الميكانيكي، القاعدة العملية بسيطة: يمنحك PA66 مقاومة شد أعلى بنحو 10–15% ومعاملًا أعلى في نفس عائلة تحميل الزجاج، بالإضافة إلى نقطة انصهار أعلى بنحو 40 °C. بالنسبة لأداء الحريق، القاعدة مختلفة: اختر نظام مثبطات اللهب الذي يطابق أهدافك في السماكة واللون وCTI، ثم أكد تصنيف V-0 عند تلك السماكة في ورقة البيانات.
مقارنتان مرتبطتان في هذا الموقع تتعمقان في الدرجات المملوءة بالألياف الزجاجية والاختيار العام: دليل اختيار PA6 مقابل PA66 ومقارنة PA6 GF30 وPA66 GF30. إذا كنت قد استقررت على PA66 المقاوم للهب، فراجع مجموعة منتجات V-0 وملاحظات المعالجة في صفحة حبيبات PA66 المقاومة للهب بدرجة V-0 لدينا.
7. أخطاء المواصفات الشائعة
كتابة «V-0» دون تحديد السماكة. الدرجة التي تحقق V-0 عند 3.0 مم ليست تلقائيًا V-0 عند 1.0 مم؛ ورقة البيانات توضح السماكة الدنيا لكل تصنيف.
طلب PA66 بالفوسفور الأحمر بينما يجب أن يكون الجزء أبيض. اللون الطبيعي لهذا النظام أحمر داكن، ولا يمكن عمليًا سوى الأسود أو الدرجات الداكنة.
تجاهل CTI. الموصل في بيئة رطبة يحتاج درجة ذات CTI مرتفع؛ أنظمة البروم في الطرف المنخفض (حوالي 180–250 فولت).
قولبة النايلون المقاوم للهب دون تجفيف. يجب تجفيف درجات FR لكل من PA6 وPA66 إلى أقل من 0.1% رطوبة قبل القولبة؛ الحبيبات الرطبة تغير جودة الجزء ونتائج الاختبار.
مقارنة الأسعار دون نفس محتوى الزجاج. المقارنة راتينجًا براتينج أعلاه لا تصح إلا عندما يكون الحمل المالح متساويًا.
8. الخلاصة
يبدأ كل من PA6 وPA66 من UL94 HB ويصل كلاهما إلى V-0 بحزمة مثبطات اللهب الصحيحة. يقدم PA66 مقاومة حرارية أعلى، ونقطة انصهار أعلى بنحو 40 °C، وامتصاص رطوبة أقل، وصلابة أكبر؛ بينما يقدم PA6 تكلفة أقل ومعالجة أسهل. بالنسبة لجزء مقاوم للهب، حدد أولًا السماكة واللون وCTI ودرجة حرارة التشغيل، ثم دع هذه القيود تختار النظام والراتينج. أرسل رسمك وظروف التشغيل إلى مهندسينا وسنوصي بالدرجة بدل التخمين؛ مركبات PA66 وPA6 المقاومة للهب متاحة مع توثيق UL كامل.
