PA6 V0 مقاوم للهب: معايير GB الصينية مقابل وسم UL و IEC
اطلب PA6 مقاومًا للهب من ثلاثة موردين وستتلقى ثلاثة مستندات تقول جميعها «V-0»: تقرير GB/T 2408، وتقرير IEC 60695-11-10، وبطاقة صفراء من UL. اختبار اللهب وراء الثلاثة هو في الأساس اختبار الاحتراق العمودي بقدرة 50 واط نفسه، لكن المستندات الثلاثة لا تشهد للشيء ذاته: فهي تختلف في السماكة التي يسري عليها التصنيف، والبيانات الإضافية المرفقة، والجهة المرخّص لها بإصدارها. من هنا تبدأ معظم مشكلات التصدير واستبدال الخامات ورفض الشحنات عند الاستلام.
ما تجده في هذه الصفحة
لماذا ينتهي تصنيف V-0 واحد في ثلاثة مستندات مختلفة
جدول تقابل طرق الاختبار (GB / IEC / UL)
ما تذكره البطاقة الصفراء فعليًا، مع مثالين منشورين
أسئلة يطرحها المشترون ومسؤولو الإنتاج
معنى اختلاف الوسم عند الشراء وعند الحقن
أخطاء شائعة تُسقط مشروع اعتماد
1. اختبار لهب واحد وثلاثة مستندات
معيار UL 94 هو المعيار الأمريكي للاحتراق الأفقي والعمودي، وقد وُوفق بينه وبين IEC 60707 و IEC 60695-11-10 و IEC 60695-11-20 و ISO 9772 و ISO 9773، لذا فإن إجراء الاختبار مشترك بين المناطق. والمقابل في IEC هو IEC 60695-11-10:2013 «Fire hazard testing – Part 11-10: Test flames – 50 W horizontal and vertical flame test methods». أما المقابل الصيني فهو GB/T 2408 Plastics – Determination of burning characteristics – Horizontal and vertical test، والإصدار الساري هو GB/T 2408-2021، وتصنّف البند 9.4 منه المواد إلى V-0 و V-1 و V-2 بالمنطق نفسه المستخدم في UL 94.

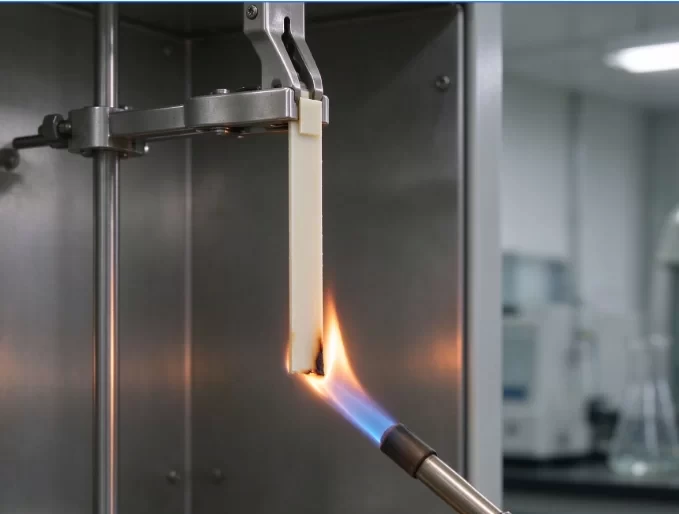

في الأنظمة الثلاثة يُطبَّق في الاختبار العمودي لهب بطول 20 مم مرتين لمدة 10 ثوانٍ على الطرف السفلي للعينة المثبتة، بعد تكييف مدته 48 ساعة عند 23 °م ورطوبة نسبية 50 %، أو 168 ساعة عند 70 °م. ويجب أن تخمد مادة V-0 خلال 10 ثوانٍ بعد كل تطبيق، وألا يتجاوز مجموع زمن الاحتراق اللاحق خمسين ثانية على مدى العينات الخمس، وألا تسقط قطرات تُشعل القطن الموضوع أسفل العينة، وألا تحترق أي عينة حتى المثبّت. هذا الجزء قابل للتبادل فعلاً، أما الاختلاف فهو في المستندات: انظر طرق اختبار PA6 ومستندات المطابقة التي يعتمد عليها كل سوق.
2. تقابل طرق الاختبار
| البند | الصين (GB) | الدولي (IEC / ISO) | الولايات المتحدة (UL) |
|---|---|---|---|
| اختبار الاحتراق العمودي | GB/T 2408-2021 | IEC 60695-11-10:2013 | UL 94 |
| اللهب ومدة التعرض | لهب 20 مم، 2 × 10 ثوانٍ | لهب 20 مم، 2 × 10 ثوانٍ | لهب 20 مم، 2 × 10 ثوانٍ |
| تكييف العينة | 48 ساعة / 23 °م / 50 % رطوبة أو 168 ساعة / 70 °م | الشيء نفسه | الشيء نفسه |
| التصنيف | V-0 و V-1 و V-2 (البند 9.4) | V-0 و V-1 و V-2 | V-0 و V-1 و V-2 |
| مؤشر الاشتعال بالسلك المتوهج (GWFI) | GB/T 5169.12 (يتبنى IEC 60695-2-12) | IEC 60695-2-12 | UL 746A |
| درجة حرارة الاشتعال بالسلك المتوهج (GWIT) | GB/T 5169.13 | IEC 60695-2-13 | UL 746A |
| الاشتعال بالسلك الساخن والقوس (HWI / HAI) | غير مضمّن في تقرير GB القياسي | غير مضمّن في تقرير IEC | حقول قياسية على البطاقة الصفراء |
| بيانات الحرارة طويلة الأمد | تُطلب على حدة | سلسلة IEC 60216 | RTI Elec / Imp / Str (°م) |
| مسار الاعتماد المعتاد | CQC / CCC وتقرير GB | نظام CB وتقرير IEC | اعتماد UL 94 والبطاقة الصفراء |
القراءة الصحيحة للجدول هكذا: صف اختبار الاحتراق قابل للتبادل، أما صفّا الاشتعال والحرارة طويلة الأمد فليسا كذلك. تقرير GB/T 2408 يخبر المشتري هل تسلك المادة سلوك V-0، بينما تضيف البطاقة الصفراء إلى أي سماكة يسري التصنيف، وكيف تتفاعل المادة مع سلك ساخن وقوس كهربائي، وإلى أي درجة حرارة يمكن تشغيلها سنوات.
3. ما تذكره البطاقة الصفراء فعليًا
البطاقة الصفراء هي السجل العام الذي يستند إليه إدراج UL 94. وهي لا تنشر كلمة واحدة، بل جدولًا صغيرًا لكل عائلة مواد، وكل رقم فيها مرتبط بسماكة عينة محددة. وهذان سجلان منشوران يوضحان المدى:
| الحقل | الملف E121562 (مثال) | الملف E130155 (مثال) |
|---|---|---|
| تصنيف اللهب عند الحد الأدنى للسماكة | V-0 عند 1.5 مم | HB عند 0.75 مم |
| HWI (الاشتعال بالسلك الساخن) | 3 | 4 |
| HAI (الاشتعال بقوس تيار عالٍ) | 0 | 0 |
| RTI Elec / Imp / Str (°م) | 90 / 85 / 90 | 105 / 80 / 85 |
ثلاث نقاط لها أثر تجاري. أولًا، يرتبط تصنيف اللهب دائمًا بحد أدنى للسماكة: مادة مُدرجة V-0 عند 3.0 مم ليست بالضرورة V-0 عند 1.6 مم، والبطاقة هي المستند الوحيد الذي يذكر ذلك كتابةً. ثانيًا، يصف HWI و HAI الاشتعال الناتج عن خلل كهربائي لا انتشار اللهب، فقد تكون القطعة V-0 وسيئة الأداء أمام سلك متوهج. ثالثًا، RTI قيمة لشيخوخة حرارية طويلة الأمد ولا علاقة لها بالاحتراق، لكنها التي تحدد صمود الغلاف خمس سنوات بجوار محوّل.
4. أسئلة شائعة
5. معنى اختلاف الوسم عند شراء الخامة
جهّز قائمة المستندات قبل التفاوض على السعر. في مشروع جهاز منزلي داخل الصين تكون الحزمة المعتادة تقرير GB/T 2408 مع تقرير السلك المتوهج GB/T 5169. ولأوروبا ومعظم أسواق نظام CB سيقرأ جهة الاعتماد تقرير IEC 60695-11-10 موضحًا فيه الحد الأدنى للسماكة. ولأمريكا الشمالية اطلب رقم ملف UL وتحقّق منه بنفسك في دليل الاعتمادات الإلكتروني لدى UL بدل الاكتفاء بشهادة مصوّرة.
ثم قارن السماكات لا التصنيف وحده. فالقطعة التي جدارها 1.6 مم وأضلاعها 2.0 مم ونتوءها 3.0 مم تحتاج تصنيفًا يغطي الثلاثة، وهذا يعني عادة درجة نايلون مقاومة للهب بتصنيف V-0 مُدرجة من 1.5 مم أو أقل، لا مادة تصل إلى V-0 عند 3.0 مم فقط.
6. الحفاظ على التصنيف في خط الإنتاج
الـ PA6 المقاوم للهب مادة مركّبة بحشو ومنظومة إضافات، والتصنيف يعيش في منظومة الإضافات بقدر ما يعيش في الراتنج. جدّف عند 80–90 °م لمدة 4–6 ساعات حتى تنزل الرطوبة دون 0.1 %، واعتبر هذه النسبة حدًا صارمًا لا هدفًا. وتقع درجة حرارة المصهور عادة بين 240 و 265 °م، أي أقل قليلًا من PA6 العادي: ورفعها لتحسين الانسيابية أسرع طريق لفقدان أداء اللهب. أبقِ زمن المكوث قصيرًا، وحدّ من المواد المُعاد طحنها، وتجنّب الضغط الخلفي المرتفع جدًا، لأن القص وزمن المكوث كلاهما يُضعف منظومة مقاومة اللهب.
القطع التي تُلدَّن لاحقًا يجب إعادة فحص سلوكها أمام اللهب، لأن الحرارة نفسها التي تُزيل الإجهادات تُشيخ الإضافات. وأعمال الأغلفة التي يكون فيها السلك المتوهج والشيخوخة الحرارية بوزن الاحتراق نفسه، تجد فيها خيارات الخامة وبيانات السلامة الكهربائية مجموعة في PA6 المقاوم للهب لأغلفة الأجهزة الكهربائية منخفضة الجهد.
7. أخطاء تُسقط مشروع الاعتماد
الاستشهاد بنتيجة V-0 عند 3.0 مم لجدار غلاف سمكه 1.6 مم.
استخدام درجة HB حيث تشترط مواصفة السلامة V-0، لأن الكتيّب يصف الاثنتين بأنهما «مقاومتان للهب».
قراءة تصنيف اللهب فقط وإهمال HWI و HAI و RTI على البطاقة.
افتراض أن نتيجة UL 94 تُغطي متطلب السلك المتوهج.
تقديم تقرير مختبر صيني كدليل لإدراج في أمريكا الشمالية.
حقن عينات تجريبية من 100 % مواد مُعاد طحنها ثم اختبار اللهب عليها.
8. الخلاصة
اختبار لهب V-0 من المواضع القليلة التي تتفق فيها الطرق الصينية و IEC والأمريكية اتفاقًا حقيقيًا، ولذلك تنتقل بيانات الخامة بين الأسواق بسهولة. أما المستندات فلا: تقرير GB/T 2408 وتقرير IEC 60695-11-10 والبطاقة الصفراء تردّ على ثلاثة أسئلة مختلفة حول السماكة والاشتعال الكهربائي والشيخوخة الحرارية. حدّد أولًا سوق التصدير، ثم اطلب المستند الذي يعترف به ذلك السوق فعلًا، وتأكد من أن الحد الأدنى للسماكة يغطي أنحف جدار في قطعتك.
