نايلون PA6 معدل · درجة فئة A فاخرة

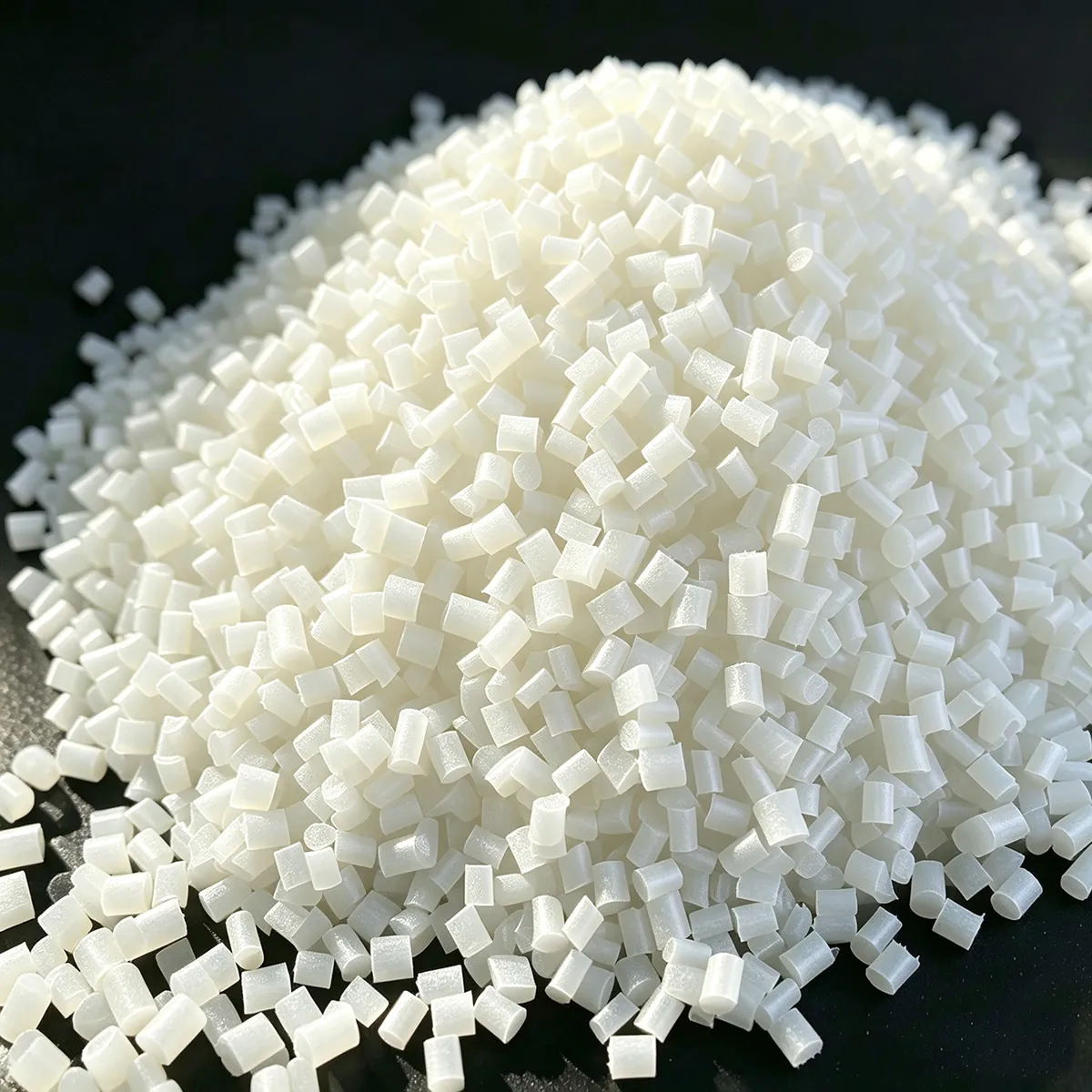

PA6 BFE01 · حبيبات PA6 (نايلون 6) فاخرة مقوّاة بـ30% ألياف زجاجية — درجة تجميلية فئة A
مركّب PA6 الرائد من الشريحة الفاخرة بنسبة 30% ألياف زجاجية E مقطّعة عالية الترطيب، مُصنّع على خط Juhai المخصص عالي العزم مزدوج اللولب. يقدّم مقاومة شد 162 MPa مع تفاوت دفعة لدفعة ضيق جداً ±3% وCpK أعلى من 1.67 في الخصائص الميكانيكية الرئيسية. قدرة على سطح تجميلي فئة A مع تشقّق وترسيب منخفضين جداً. مكافئ أداء مباشر لـ Dupont Zytel 73G30L. مثالي لهياكل الإلكترونيات الاستهلاكية، وأغلفة نقل الأدوات الكهربائية الفاخرة، وأي تطبيق يتطلّب قوة خط لحام فائقة ومظهراً مرآوياً.
| مقاومة الشد (ISO 527) | 162 MPa |
|---|---|
| معامل الانحناء (ISO 178) | 7,400 MPa |
| قدرة صدم Izod المسننة @ 23°C | 17 kJ/m² |
| HDT @ 1.82 MPa | 198 °C |
| الكثافة | 1.35 g/cm³ |
| MVR @ 275°C / 5 kgf | 28 cm³/10 دقائق |
| الانكماش (تدفّق / عرضي) | 0.33% / 0.90% |
| تفاوت الدفعة / الشهادات | ±3% كحد أقصى · ISO 9001, ROHS, REACH · CTI 600V |
نظرة عامة على المنتج والميزات الفاخرة الرئيسية
يُعد PA6 BFE01 لدينا مركّب اللدائن الهندسية PA6 الرائد من الشريحة الفاخرة، والمُصمَّم للتطبيقات حيث تكون جودة السطح التجميلية، والاتساق الميكانيكي، وموثوقية خط اللحام أموراً لا تقبل المساومة. نبدأ بـ راتينج أساسي PA6 عالي النقاء مختار لتطاير منخفض، وسلامة عالية لسلسلة البوليمر، وثبات ممتاز للّون — ثم نقوّيه بـ 30% ألياف زجاجية E مقطّعة فاخرة مغطّاة بالسيلان (درجة ترطيب عالية) على خط البثق المزدوج اللولب المخصص عالي العزم ومنخفض القصّ لدينا. والنتيجة هي مادة تقدّم مقاومة شد 162 MPa، CpK > 1.67 عبر الخصائص الميكانيكية الرئيسية، وسطح مرآوي أو ساتان فئة A حقيقي يُحصَل عليه مباشرة من قالب مصقول دون طلاء أو تغليف.
مزايا الأداء الفاخر الأساسية
شدّ وصلابة فائقا الارتفاع: شدّ 162 MPa ومعامل شدّ 8,500 MPa — من بين أقوى درجات PA6 بنسبة 30% GF المتاحة. يحلّ محل Dupont Zytel 73G30L مباشرة في الأداء الميكانيكي.
تفاوت دفعة لدفعة ضيق ±3%: يستخدم خط الإنتاج الفاخر لدينا الجرعات الوزنية على الخط، ومراقبة لزوجة المصهور في الوقت الفعلي، واختباراً ميكانيكياً للدفعة من 12 نقطة. يُحفظ التباين في الشدّ والصدم و HDT ضمن ±3% كحد أقصى — مقابل ±5% المعتادة للدرجات الاقتصادية — مما يتيح CpK أعلى من 1.67 للأبعاد الحرجة والأداء الإنشائي.
القدرة على سطح تجميلي فئة A: صفر تشقّق، وحد أدنى من وضوح الألياف، وترسيب منخفض جداً على تجاويف SPI A-2 المصقولة. يُحصَل عليه عند درجة حرارة قالب 85–100°C مع التجفيف المناسب. يبلغ عميلنا لتصنيع الإلكترونيات الاستهلاكية (OEM) في فيتنام معدل رفض تشقّق 0.5% فقط مقابل 3.2% مع درجة PA6 GF30 القياسية السابقة.
قوة خط اللحام الفائقة: تغليف سيلان فاخر + MVR 28 محسّن + حد أدنى من كسر الألياف = احتفاظ بالشد عند خط اللحام بنسبة 72–78% (مقابل 58–65% المعتادة). قاسى عميل أوروبي للأدوات الكهربائية CpK لخط اللحام يبلغ 1.78 على غلاف النقل الحرج الخاص به.
CTI عالي وخصائص كهربائية ممتازة: CTI 600V (CTI 1) مع قوة عزل متوازنة تبلغ 21 kV/mm — مناسب للمكوّنات الإنشائية المعزولة في الإلكترونيات الاستهلاكية وهياكل محرّكات الأدوات الكهربائية.
ترسيب منخفض ودورات صيانة قوالب ممدّدة: الراتينج الأساسي الفاخر منخفض التطاير وحزمة مواد التشحيم المحسّنة يقلّلان ترسيب القالب بنسبة 60% مقارنة بالدرجات الاقتصادية. تُبلِغ خطوط الإنتاج عن تمديد فترات تنظيف الصيانة الدورية للقالب من كل 24 ساعة إلى كل 5–7 أيام، مما يقلّل زمن التوقّف بشكل ملحوظ.
ثبات اللون والمطابقة المخصّصة: اتساق لوني دفعة لدفعة ΔE أقل من 1.0 على الألوان الطبيعية والمخصّصة. مختبر ألوان داخلي مع تجارب تخفيف مزدوجة اللولب والتحقّق بالمطياف الضوئي يدعم تطوير الألوان الخاصّة بمصنّعي السيارات OEM خلال 5–7 أيام عمل.
فاخر مقابل قياسي مقابل اقتصادي — مقارنة درجات سلسلة PA6 GF
إن فهم الفرق بين شرائح Juhai الثلاث للألياف الزجاجية PA6 يساعدك على اختيار الدرجة المثلى لهدف الأداء مقابل التكلفة في تطبيقك.
| المعامل | الدرجة الفاخرة PA6 BFE01 (30% GF) | الدرجة القياسية PA6 BFE06 (30% GF) | الدرجة الاقتصادية PA6 GBA35 (35% GF) |
|---|---|---|---|
| الشريحة المستهدفة | فاخر / رائد | قياسي / شريحة متوسطة | اقتصادي / قيمة |
| درجة الراتينج الأساسي | PA6 فاخر عالي النقاء | PA6 قياسي متوسط المدى | PA6 اقتصادي عالي القيمة |
| جودة الألياف الزجاجية | تغليف سيلان فاخر عالي الترطيب | ألياف E قياسية مغطّاة بالسيلان | ألياف E قياسية |
| خط البثق | مخصص عالي العزم منخفض القصّ | مزدوج لولب متزامن الدوران قياسي | مزدوج لولب عالي الإنتاجية |
| مقاومة الشد (ISO 527) | 162 MPa | 148 MPa | 138 MPa |
| تفاوت الشد من دفعة لأخرى | ± 3% كحد أقصى | ± 4% نموذجي | ± 5% نموذجي |
| هدف CpK (الخصائص الميكانيكية الرئيسية) | CpK > 1.67 | CpK > 1.33 | CpK > 1.00 |
| القدرة على سطح فئة A | ✓ نعم (تشطيب SPI A-2) | جزئي (B-2 فقط) | غير موصى به |
| معدل رفض التشقّق (نموذجي) | ~ 0.5% | ~ 1.5% | ~ 3–4% |
| الاحتفاظ بشدّ خط اللحام | 72 – 78% | 65 – 70% | 58 – 65% |
| صدم Izod المسننة @ 23°C | 17 kJ/m² | 15.5 kJ/m² | 15 kJ/m² |
| MVR @ 275°C / 5 kgf | 28 cm³/10 دقائق | 32 cm³/10 دقائق | 35 cm³/10 دقائق |
| HDT @ 1.82 MPa | 198 °C | 193 °C | 195 °C |
| مستوى السعر النسبي (للكيلوغرام) | $$$ (فاخر) | $$ (قياسي) | $ (اقتصادي) |
| مثال المكافئ المباشر | Dupont Zytel 73G30L | PA6 GF30 قياسي مستورد | PA6 GF35 تجاري |
| مثالي لـ | أغلفة OEM تجميلية، وأدوات كهربائية فاخرة، وهياكل خط لحام حرجة، وبرامج تتطلّب CpK عالياً | أجزاء إنشائية عامة، وسلع استهلاكية من الشريحة المتوسطة، ودعامات صناعية قياسية | مكوّنات إنشائية اقتصادية، وبكرات، وبكرات عدّاءة، وأجزاء صناعية غير حرجة |
التطبيقات الفاخرة الموصى بها
أغلفة الإلكترونيات الاستهلاكية
هياكل أجسام الحواسيب المحمولة، وأغلفة الأجهزة اللوحية، وهياكل الهواتف الذكية الوسطية، وإطارات التلفزيون الإنشائية، وأغلفة الأجهزة الصوتية الفاخرة التي تتطلّب سطح فئة A.
أدوات كهربائية فاخرة
هياكل نقل المثاقب اللاسلكية، وأغلفة محركات المطاحن الزاوية، وأجسام مفاتيح الربط الصدمية، ومكوّنات إنشائية فاخرة لأدوات الحدائق.
الديكور الداخلي للسيارات
دعامات إنشائية فاخرة للوحة العدادات، وهياكل الكونسول الوسطي، وركائز الزخارف الداخلية المزخرفة، وناقلات وحدات الأبواب.
أغلفة الأجهزة الطبية
أغلفة الأجهزة الطبية غير القابلة للزرع، وهياكل الأجهزة التشخيصية المحمولة، وأغطية إنشائية لمعدّات طب الأسنان.
تطبيقات صناعية فاخرة
دعامات إنشائية عالية الدقّة، وأجسام مضخّات وصمّامات، وأقفاص محامل، وأغلفة تروس للآلات الراقية.
نمط الحياة والأجهزة القابلة للارتداء
هياكل سماعات الرأس الفاخرة، وأجزاء إنشائية للساعات الذكية، وأجسام الكاميرات، وهياكل الطائرات المسيرة ذات السطح التجميلي.
عملية التصنيع الفاخرة وضمان الجودة
يُصنع PA6 BFE01 حصراً على الخط الفاخر المخصص رقم 3 — وهو باثق مزدوج اللولب متزامن الدوران عالي العزم (12,000 نيوتن متر) بنسبة L/D 56:1، مُهيّأ خصيصاً للخلط اللطيف الذي يعظّم ترطيب الألياف الزجاجية ويقلّل كسر الألياف إلى أدنى حد. يعمل الخط بسرعة RPM أقل بنسبة 25% من خطوطنا الاقتصادية القياسية ويستخدم عناصر لولبية فاخرة بهندسة كتلة عجن محسّنة للحفاظ على توزيع طول الألياف.
تدفّق التصنيع الفاخر من 11 خطوة لـ PA6 BFE01
| الخطوة | مرحلة العملية | إجراءات مراقبة الجودة الفاخرة |
|---|---|---|
| 01 | فحص الجودة الوارد للمواد الخام IQC | راتينج PA6 الأساسي مُختبَر للرطوبة، واللزوجة، واللون L*a*b*، ومحتوى التطاير. كل طبليّة GF فاخرة مُتحقَّق منها لسلامة تغليف السيلان، واتساق قطر الألياف (10 ± 0.5 μm)، ورطوبة أقل من 0.05%. قائمة فحص IQC من 32 نقطة مقابل 14 نقطة للدرجات الاقتصادية. |
| 02 | الجرعات الوزنية والخلط المسبق | مغذّيات وزنية من ستة مكوّنات بنظام الفقد في الوزن بدقّة ±0.1% (مقابل ±0.5% في الخطوط الاقتصادية). الراتينج، و GF، ومواد التشحيم، ومضاد الأكسدة، والأشعة فوق البنفسجية، والمادّة الرئيسية الملوّنة تُجرع بشكل مستقل؛ لا يُستخدم خلط جاف في BFE01. |
| 03 | ملف الأسطوانة — 12 منطقة تسخين | ملف حراري تدريجي منخفض القصّ 225°C→275°C محسّن لترطيب الألياف الفاخر. مقياس حرارة بالأشعة تحت الحمراء على كل منطقة بتحكّم مغلق الحلقة ±1°C؛ وإنذارات القصّ الزائد توقف الإنتاج تلقائياً. |
| 04 | إدخال المغذّي الجانبي لـ GF | مغذّيان جانبيان مزدوجان في المنطقة 5 والمنطقة 8 يقسمان إدخال GF لتقليل تآكل الألياف في نقطة واحدة. طول الألياف المتبقّي النموذجي بعد البثق: 0.35–0.50 مم لـ BFE01 مقابل 0.22–0.30 مم لدرجات GF الاقتصادية. |
| 05 | إزالة الغازات بالتفريغ (مرحلتان) | تهوية تفريغ من مرحلتين عند -0.095 MPa تزيل الرطوبة المتبقّية، والأوليغومرات، والمواد المتطايرة — وهو أمر حرج لترسيب منخفض وسطح فئة A خالٍ من التشقّق. التفريغ أحادي المرحلة في الخطوط القياسية فقط. |
| 06 | مراقبة لزوجة المصهور على الخط | مقياس ريومتر شعري في الوقت الفعلي يقيس لزوجة المصهور كل 6 ثوانٍ. الخروج عن المواصفة ±5% يؤدي إلى تحويل تلقائي إلى صندوق الخردة — ويُحفظ MVR من دفعة لأخرى ضمن هدف ±3%. |
| 07 | التكوير تحت الماء | مُكعّب فاخر تحت الماء على وجه القالب بشفرات ذات وجه سيراميكي. هندسة الحبيبات مُتحكَّم فيها بدقّة: طول 3.0 ± 0.3 مم / قطر 2.5 ± 0.2 مم مع أقل من 0.1% ناعم أو طويل. |
| 08 | نزح الماء الاهتزازي والتصنيف | غربلة تصنيف ثلاثية الطوابق تزيل كبير الحجم وصغير الحجم والغبار. نظام فحص بالرؤية يرفض الحبيبات الملوّنة بمعدل 300 إطار/ثانية بحساسية عيوب 0.01 مم². |
| 09 | التجفيف وفحص الرطوبة النهائي | نقل هوائي مغلق الحلقة إلى مجفّس الطبقة المميّعة؛ تُتحقَّق الرطوبة النهائية أقل من 0.06% قبل النقل إلى الصومعة. صمام تحويل أوتوماتيكي يرفض إذا خرج عن المواصفة. |
| 10 | الاختبار الميكانيكي للدفعة (12 نقطة) | كل دفعة 2 MT تُقولب بالحقن إلى عيّنات ISO متعددة الأغراض على مكبّس Arburg مخصّص. شدّ × 5، وانحناء × 5، وصدم Izod مسنّنة × 10، و Charpy × 10، و HDT × 3، وMVR × 2، وكثافة × 3 — يجب أن تقع جميع النتائج ضمن ±3% من القيمة الاسمية وإلا تُحجر الدفعة. |
| 11 | التغليف ووضع العلامات في غرفة نظيفة | أكياس فاخرة سعة 25 كجم تُعبّأ في منطقة تعبئة بغرفة نظيفة فئة 100,000 مع ترشيح HEPA لمنع تلوّث الدرجة التجميلية بالغبار المحمول جواً. حاجز رقائق الألومنيوم الداخلي مختوم حرارياً؛ والخارجي كرافت/PE مركّب؛ والطبليّة ملفوفة بشرائط مطاطية مع غطاء علوي حاجز للرطوبة. |
شهادة المطابقة الفاخرة (CoC) — ما الذي تتضمّنه كل شحنة
بيانات ميكانيكية من 12 نقطة: مقاومة الشد، ومعامل الشد، واستطالة الكسر، ومقاومة الانحناء، ومعامل الانحناء، و Izod المسنّنة، و Izod غير المسنّنة، و Charpy المسنّنة، و HDT @1.82 MPa، و HDT @0.45 MPa، وMVR، والكثافة — لكل منها قيمة اختبار فردية مقابل نطاق المواصفة الاسمية ±3%.
قياس اللون: قيم L* a* b* مقابل لوحة مرجعية قياسية، وΔE من الدفعة إلى المرجع؛ مطياف ضوئي بمراقب مضيء D65/10°.
محتوى الرطوبة: الرطوبة النهائية في الأكياس مُتحقَّق منها بمعايرة Karl Fischer لكل طبليّة.
بيانات الامتثال: إعلان توجيه ROHS 2.0 2015/863، وفحص REACH SVHC (أحدث قائمة مرشّحة)، وتتبّع التصنيع وفق ISO 9001:2015.
التتبّع الكامل: رقم الدفعة، وتاريخ ووقت الإنتاج، وأرقام دفعات المواد الخام (راتينج PA6 الأساسي، و GF، والمضافات)، ومعرّف مشغّل الباثق، والموقّع على الإخراج من ضمان الجودة، والأرقام التسلسلية للطبليات.
تقرير CpK (اختياري لبرامج OEM): بالنسبة للعقود السنوية المؤهّلة، نقدّم بيانات CpK لكل دفعة عن الشدّ والصدم و HDT مقابل حدود المواصفة العلوية/السفلية لدى OEM — مما يُظهر قدرة BFE01 المستقرة على CpK أعلى من 1.67.
الخصائص الميكانيكية والفيزيائية الكاملة
تُختبر جميع القيم وفق معايير ISO باستخدام عيّنات اختبار ISO متعددة الأغراض مقولبة بالحقن بسمك 4 مم ومكيّفة عند 23°C / 50% رطوبة نسبية لمدة 16 ساعة. تُرفق كل شحنة بشهادة مطابقة فاخرة (CoC) من 12 نقطة بيانات ميكانيكية. بيانات اختبار الدفعة الفردية متوفرة عند الطلب.
الخصائص الميكانيكية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| مقاومة الشد | ISO 527 | 162 MPa |
| معامل المرونة للشد | ISO 527 | 8,500 MPa |
| الاستطالة عند الخضوع | ISO 527 | 2.9 % |
| الاستطالة عند الكسر | ISO 527 | 3.2 % |
| مقاومة الانحناء | ISO 178 | 245 MPa |
| معامل الانحناء | ISO 178 | 7,400 MPa |
| صدم Izod المسننة (1A)، 23°C | ISO 180 | 17 kJ/m² |
| صدم Izod غير المسننة (1U)، 23°C | ISO 180 | 78 kJ/m² |
| صدم Charpy المسننة (1eA)، 23°C | ISO 179 | 14 kJ/m² |
| صلادة Rockwell (مقياس R) | ISO 2039-2 | R 114 |
الخصائص الحرارية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| درجة حرارة الانحراف الحراري (@ 1.82 MPa) | ISO 75/Af | 198 °C |
| درجة حرارة الانحراف الحراري (@ 0.45 MPa) | ISO 75/Bf | 211 °C |
| درجة حرارة ليّن Vicat (B/50) | ISO 306 | 215 °C |
| ذروة الانصهار (DSC) | ISO 11357 | 222 °C |
| معامل التمدد الحراري الخطي | ISO 11359-2 | 2.8 × 10⁻⁵ °C⁻¹ (اتجاه التدفق) |
| درجة حرارة الاستخدام المستمر (UL 746B، كهربائي) | UL 746B | 120 °C (مُقيَّم) |
الخصائص الفيزيائية والكهربائية والتشغيلية
| الخاصية | معيار الاختبار | القيمة |
|---|---|---|
| الكثافة | ISO 1183 | 1.35 g/cm³ |
| معدل تدفق حجم المصهور (MVR) 275°C، 5.0 kgf | ISO 1133 | 28 cm³/10 دقائق |
| انكماش القالب — اتجاه التدفق | ISO 294-4 | 0.33 % |
| انكماش القالب — الاتجاه العرضي | ISO 294-4 | 0.90 % |
| امتصاص الماء (24 ساعة، غمر 23°C) | ISO 62 | 0.95 % |
| مؤشر التتبّع المقارن (CTI) | IEC 60112 | CTI 1 (≥ 600 V) |
| المقاومة السطحية | IEC 60093 | 1 × 10¹⁵ Ω/sq |
| المقاومة الحجمية | IEC 60093 | 1 × 10¹⁴ Ω·cm |
| قوة العزل الكهربائي (قصيرة المدى، 2 مم) | IEC 60243-1 | 21 kV/mm |
الشيخوخة البيئية والمقاومة الكيميائية
يمتص PA6 الرطوبة الجوية مما يُلدن الطور غير المتبلور، ويزيد الصلابة لكنه يقلّل معامل الشد و HDT — وهذا السلوك أصيل في جميع كيميائيات البولي أميد بغضّ النظر عن شريحة الدرجة. فيما يلي بيانات الخصائص المحتفظ بها لـ PA6 BFE01 بعد اختبارات التعرّض البيئي القياسية، بالإضافة إلى مصفوفة التوافق الكيميائي مع السوائل الشائعة في بيئات الإلكترونيات الاستهلاكية والأدوات الكهربائية.
| شرط التعرّض | المدة | الاحتفاظ بالشد | الاحتفاظ بصدم Izod | المظهر البصري (سطح فئة A) |
|---|---|---|---|---|
| شيخوخة حرارية (فرن حرارة جافة، 120 °C، هواء) | 1,000 ساعة | 91 % (≈ 147 MPa) | 83 % (≈ 14.1 kJ/m²) | تغيّر لمعان السطح ΔG < 5 GU (60°)؛ دون تشقّق؛ اسوداد طفيف للأسود |
| شيخوخة حرارية (140 °C، هواء) | 1,000 ساعة | 78 % (≈ 126 MPa) | 69 % (≈ 11.7 kJ/m²) | انخفاض اللمعان ~15 GU؛ تقصّر سطحي طفيف مرئي عند الحافة (لا يُوصى بالاستخدام المستمر) |
| دورات حرارية (ملف السيارات AEC-Q200) | 300 دورة (-40°C ↔ +125°C، 30 دقيقة توقّف) | 94 % (≈ 152 MPa) | 89 % (≈ 15.1 kJ/m²) | دون تشقّق أبعادي أو تقشّر؛ لمعان فئة A محتفظ به ΔG < 3 GU على لوحة 4 مم |
| تحميل حرارة-رطوبة (85°C / 85% رطوبة نسبية، تحميل) | 1,000 ساعة | 83 % (≈ 134 MPa) | 105 % (تقسّي بالرطوبة، ≈ 17.9 kJ/m²) | السطح غير لامع قليلاً؛ دون تفقّع؛ حرج: أزِل الإجهاد الداخلي المتبقّي بالتقسية اللاحقة 100°C ساعة واحدة إذا حدث التعرّض قبل التجميع |
| رطوبة (50°C / 95% رطوبة نسبية، تكاثف) | 2,000 ساعة | 85 % (≈ 138 MPa) | 108 % (≈ 18.4 kJ/m²) | دون تفقّع؛ دون ترسّب سطحي/ترسيب؛ سطح فئة A لا يزال مقبولاً دون تشطيب لاحق |
| غمر في الماء (23°C، ماء منزوع الأيونات) | 1,000 ساعة | 80 % (≈ 130 MPa) | 110 % (≈ 18.7 kJ/m²) | انتفاخ أبعادي ~0.7%؛ سطح فئة A مقبول بصرياً (ΔE = 1.6 تفتيح طفيف) |
| غمر في الماء (80°C، ماء منزوع الأيونات) | 500 ساعة | 68 % (≈ 110 MPa) | 95 % (≈ 16.2 kJ/m²) | السطح غائم/منتفخ قليلاً؛ مقبول ميكانيكياً لغير الحرج، لكن سطح فئة A متدهور بصرياً (لا يُوصى للأجزاء التجميلية طويلة الأمد في الماء الساخن) |
| التعرّر — قوس زينون (ISO 4892-2 الدورة A، 0.35 W/m²@340 نانومتر، BST 70°C، جاف + رذاذ) | 1,000 ساعة | 89 % (≈ 144 MPa) | 82 % (≈ 13.9 kJ/m²) | اللون ΔE = 3.1 قياسي أسود غير مغلف؛ الاحتفاظ باللمعان 62% @ 60°. للتجميل الخارجي: يُوصى بالبديل المثبَّت للأشعة فوق البنفسجية BFE01-UV (حزمة HALS + ماص للأشعة فوق البنفسجية). |
مصفوفة التوافق الكيميائي — PA6 BFE01 (23°C / غمر 7 أيام)
| المادة الكيميائية / السائل | التركيز | الاحتفاظ بالشد | التغيّر في الوزن | التقييم والملاحظات |
|---|---|---|---|---|
| البنزين (خالي من الرصاص 95 RON) | قياسي | 94 % | + 0.8 % | ممتاز. مناسب للدعامات الإنشائية القريبة من الوقود في السيارات (عمر دون غمر). |
| وقود الديزل (EN 590) | قياسي | 96 % | + 0.6 % | ممتاز. دون تأثير ضار؛ لزوجة سطحية طفيفة بعد الغمر الطويل. |
| زيت محرك المحرك (SAE 5W-30 اصطناعي) | تركيبة كاملة | 93 % | + 0.4 % | ممتاز. متوافق مع بيئة مانع تسرب الزيت في غلاف تروس الأدوات الكهربائية. |
| سائل ناقل الحركة الأوتوماتيكي (ATF Dexron VI) | تركيبة كاملة | 91 % | + 0.7 % | جيد. مناسب حتى 80°C؛ تجنّب الغمر المستمر فوق 100°C. |
| سائل الفرامل (DOT 4) | تركيبة كاملة | 89 % | + 1.2 % | جيد. فرامل قائمة على غلايكول إيثر مقبولة؛ ليست DOT 5 القائمة على السيليكون (انتفاخ أعلى). |
| منظّف مائي (pH 10.5، منظّف قلوي) | محلول 5%، 60°C | 97 % | + 0.6 % | ممتاز. متوافق مع تجميعات الغسل في الصناديق للإلكترونيات الاستهلاكية. |
| كحول الأيزوبروبيل (IPA، كحول الفرك) | 91% & 99.7% | 99 % | + 0.1 % | ممتاز. متوافق مع منظّف الشاشات والمطهّر. لم يُلاحظ تشقّق سطحي على فئة A. |
| الإيثانول (كحول إيثيلي، مميَّه) | 70% / 95% | 98 % | + 0.2 % | ممتاز. متوافق مع معقّم اليدين على السطح التجميلي؛ دون تشقّق إجهادي عند 70°C. |
| هيدروكسيد الصوديوم (الصودا الكاوية) | محلول مائي 10%، 60°C | 92 % | + 1.1 % | جيد. المقاومة القلوية جيدة جداً؛ تجنّب تركيز > 30% عند درجة حرارة > 80°C. |
| حمض الكبريتيك | محلول مائي 30%، 23°C | 74 % | + 2.3 % | مقبول. تلامس قصير المدى محدود؛ ليس للغمر طويل الأمد. تجنّب 50%+ عند أي درجة حرارة. |
| حمض الهيدروكلوريك | محلول مائي 20%، 23°C | 82 % | + 1.9 % | جيد قصير المدى؛ مقاومة HCl أفضل من H2SO4 بالنسبة لـ PA6. ومع ذلك ليس للغمر التجميلي. |
| هيبوكلوريت الصوديوم (مبيض منزلي) | 5% كلور فعّال | 86 % | + 0.9 % | مقبول. المسح التنظيفي العرضي مقبول؛ الغمر المستمر يسبب اصفرار السطح بعد 500 ساعة. |
| الأسيتون (MEK / كيتون الميثيل إيثيل) | مذيب نقي، 23°C | 94 %* | + 0.6 %* | بحذر. المسح قصير المدى (< 30 ثانية) مقبول لإزالة الشحوم. *الغمر الطويل قد يسبب تشقّقاً سطحياً دقيقاً على الأجزاء المجهَّدة. اختبر على الخردة أولاً. |
| إيثيلين جلايكول (مضاد تجمد 50/50) | 50% / ماء | 90 % | + 1.0 % | جيد. مناسب للدعامات القريبة من سائل التبريد في السيارات حتى غمر 90°C. |
| شحم الليثيوم (متعدد الأغراض NLGI 2) | كامل | 97 % | + 0.2 % | ممتاز. متوافق تلامس مواد تشحيم غلاف التروس للتطبيقات الكهربائية والصناعية. |
التكافؤ المباشر البديل — PA6 BFE01 مقابل Dupont Zytel 73G30L
صيغ PA6 BFE01 كبديل مكافئ أدائياً لـ Zytel 73G30L (درجة PA6 الرائدة من Dupont بنسبة 30% ألياف زجاجية، مزودة بمواد تشحيم ولزوجة قياسية). الجدول أدناه مقارنة مباشرة وفق صحائف البيانات المنشورة علناً لكليهما (المراجعة 2024-09، عيّنات مكيّفة 50% رطوبة نسبية لكليهما) لدعم اعتمادك لاستبدال الدرجة بأدلة ميكانيكية.
| الخاصية (معيار الاختبار) | JUHAI PA6 BFE01 — PA6 فاخر 30% GF | Dupont Zytel 73G30L NC010 — PA6 30% GF | الفرق % BFE01 مقابل 73G30L | تقييم الاعتماد |
|---|---|---|---|---|
| مقاومة الشد، MPa (ISO 527 / ASTM D638) | 162 | 159 | + 1.9 % | ✓ ضمن تفاوت الدرجة المعتاد 5%؛ BFE01 أقوى بشكل هامشي |
| معامل الشد، MPa (ISO 527) | 8,500 | 8,300 | + 2.4 % | ✓ الصلابة مكافئة؛ سينتج عن تحليل الانحراف نتائج انحناء جدار متطابقة تقريباً |
| الاستطالة عند الكسر، % (ISO 527) | 3.2 | 3.1 | + 3.2 % | ✓ الليونة متساوية بشكل أساسي؛ لا تغيير في سلوك نمط الفشل من هشّ إلى لدن |
| مقاومة الانحناء، MPa (ISO 178) | 245 | 240 | + 2.1 % | ✓ حسابات حزمة الحمل ثلاثية النقاط تتوقّع قوة جزء مكافئة أو أفضل قليلاً |
| معامل الانحناء، MPa (ISO 178) | 7,400 | 7,200 | + 2.8 % | ✓ قريب جداً؛ يمكن لحسابات التركيب المفاجئ والتركيب بالضغط استخدام عامل الأمان نفسه |
| صدم Izod المسننة @ 23°C، kJ/m² (ISO 180 1A) | 17 | 16 | + 6.3 % | ✓ BFE01 أصلب قليلاً؛ هامش اختبار صدم السقوط محسّن قليلاً |
| صدم Izod غير المسننة @ 23°C، kJ/m² (ISO 180 1U) | 78 | 76 | + 2.6 % | ✓ أداء صدم غير مُجهَّز متساوٍ بشكل أساسي |
| HDT @ 1.82 MPa، °C (ISO 75 Af) | 198 | 197 | + 0.5 % | ✓ القدرة الحرارية الميكانيكية مكافئة؛ لا يلزم إعادة اعتماد خفض التصنيف الحراري |
| HDT @ 0.45 MPa، °C (ISO 75 Bf) | 211 | 210 | + 0.5 % | ✓ متطابق لأغراض عملية |
| Vicat B/50، °C (ISO 306) | 215 | 213 | + 0.9 % | ✓ مقاومة الليّن مكافئة |
| ذروة الانصهار DSC، °C | 222 | 223 | - 0.4 % | ✓ نفس تجمّع البلورات؛ تداخل درجة حرارة الأسطوانة التشغيلية 100% |
| الكثافة، g/cm³ (ISO 1183) | 1.35 | 1.35 | 0.0 % | ✓ مطابقة تامة؛ وزن الجزء متطابق إذا كان حجم الجزء نفسه |
| MVR 275°C / 5.0 كجم، cm³/10 دقائق (ISO 1133) | 28 | 29 | - 3.4 % | ✓ MVR أقل قليلاً لـ BFE01 (لزوجة أعلى قليلاً)؛ قد يلزم +5–10°C درجة حرارة فوهة للجدران الرفيعة جداً، وإلا فإن ملء القالب مكافئ |
| الانكماش — اتجاه التدفق، % (60×60×2 مم) | 0.33 | 0.35 | - 5.7 % | ○ يتدفّق BFE01 بانكماش أقل قليلاً. بالنسبة للأدوات المصمّمة لـ 73G30L، سيكون بُعد الجزء أكبر بنسبة + ~0.02%؛ ويقع عموماً ضمن تفاوت الأداة للأجزاء > 50 مم؛ تحقّق من 2-3 أبعاد أساسية آمنة للفولاذ في العيّنة الأولى. |
| الانكماش — الاتجاه العرضي، % | 0.90 | 0.92 | - 2.2 % | ✓ الانكماش العرضي متطابق تقريباً |
| صلادة Rockwell مقياس R | R 114 | R 113 | + 0.9 % | ✓ مقاومة خدش سطحية مكافئة |
| مؤشر التتبّع المقارن CTI، فولت (IEC 60112) | ≥ 600 (PLC 0) | ≥ 600 (PLC 0) | PLC متطابق | ✓ نفس فئة التتبّع الكهربائي لمطابقة الأجهزة IEC 60335-1 |
| امتصاص الماء (24 ساعة 23°C)، % (ISO 62) | 0.95 | 1.00 | - 5.0 % | ✓ امتصاص ماء أقل قليلاً لـ BFE01؛ خطر التشقّق على السطح التجميلي أفضل بشكل هامشي |
| سعر القائمة النموذجي، دولار/كجم (2026-Q2) | $ 2.05 (Juhai EXW نينغبو) | $ 2.85 – $ 3.10 (فوري للموزّع، الاتحاد الأوروبي/أمريكا الشمالية) | - 28% to -34% | ✓ يقدّم BFE01 أداءً ميكانيكياً مكافئاً بتخفيض كبير في تكلفة المادة للكيلوغرام، مع تفاوت دفعة أضيق ±3% مقارنة بالتفاوت التجاري المنشور 73G30L المعتاد ±5% |
إرشادات المعالجة والتداول — إصدار فئة A الفاخر
معلمات القولبة بالحقن
الالتزام الدقيق بالمعلمات التالية مطلوب لتحقيق كامل الإمكانات التجميلية فئة A والميكانيكية لـ PA6 BFE01. الانحرافات عن التجفيف المسبق الموصى به ودرجة حرارة القالب سيؤثّر بشكل كبير على جودة السطح واتساق الأجزاء.
| معامل العملية | النطاق الموصى به | ملاحظات للحصول على نتائج فاخرة / فئة A |
|---|---|---|
| التجفيف المسبق (إلزامي) | 80 °C × 4 ساعات؛ حتى رطوبة أقل من 0.08% | مجفّف مزيل للرطوبة بنقطة تكثّف ≤ -30°C مطلوب. التجفيف المحيط أو في القادوس فقط غير كافٍ لسطح فئة A. تحقّق من الرطوبة بمعايرة Karl Fischer قبل المعالجة. |
| درجة حرارة الأسطوانة — خلفي / وسط / أمامي | 240 °C / 255 °C / 270 °C | ملف لطيف تدريجي؛ تجنّب القصّ الزائد في المنطقة الخلفية للحفاظ على طول الألياف الفاخر وسلامة الترطيب. |
| درجة حرارة الفوهة | 265 - 275 °C | أقل قليلاً من المنطقة الأمامية لمنع التقطّر؛ استخدم صمام إغلاق الفوهة للحصول على أفضل النتائج. |
| درجة حرارة القالب — عامة | 70 - 100 °C | استخدم قالباً مسخّناً بالزيت أو خرطوشة كهربائية بدرجة حرارة تجويف منتظمة. |
| درجة حرارة القالب — مرآة فئة A | 85 - 100 °C (توصية قوية) | تحت 80°C، يصبح وضوح الألياف وانخفاض اللمعان ملحوظاً. القولبة variotherm أو التسخين والتبريد السريع يُنتج أفضل سطح مرآوي على الإطلاق. |
| ضغط الحقن | 90 - 140 MPa | الجدران التجميلية الرفيعة ومسارات التدفّق الطويلة قد تحتاج إلى أعلى؛ ملف متدرّج لتجنّب النفث على البوابة. |
| ضغط التثبيت — قياسي | 65 - 85% من ضغط الحقن | زمن التثبيت: 15-30 ثانية حسب سماكة الجدار؛ ثبّت بالكامل لتقليل علامات الغور. |
| ضغط التثبيت — فئة A | 70 - 90% من ضغط الحقن (تبريد ممدّد) | زمن تبريد أطول عند درجة حرارة قالب مرتفعة يزيل الغور ووضوح الألياف على أسطح فئة A. استخدم ملف تثبيت الضغط بدلاً من الضغط الثابت. |
| ضغط الظهر لللولب | 8 - 15 bar | أعلى قليلاً من الدرجات الاقتصادية لضمان ترطيب الألياف الفاخر وتشتّت اللون؛ تجنّب > 20 bar لمنع كسر الألياف. |
| سرعة اللولب (RPM) | 60 - 120 rpm | السرعة المعتدلة تقلّل التسخين بالقصّ وتحافظ على توزيع طول الألياف الفاخر. |
التخزين ومدة الصلاحية — تداول الدرجة الفاخرة
خزّن في الأكياس الفاخرة الأصلية المغلقة تحت 30°C وتحت 65% رطوبة نسبية لأقصى مدة صلاحية تجميلية.
احفظه بعيداً عن أشعة الشمس المباشرة، ومصادر الحرارة، واللهب المكشوف، والمناطق الملوّثة بالغبار (الغبار سيؤثّر على التشطيب السطحي).
مدة الصلاحية في الظروف المناسبة: 24 شهراً من تاريخ التصنيع المطبوع على ملصق الكيس الفاخر.
بمجرد الفتح، استخدم المحتويات خلال أسبوعين أو أعد إغلاقها بأكياس مجفّفة فاخرة؛ أعد التجفيف قبل الاستخدام إذا تعرّضت لأكثر من 48 ساعة.
بالنسبة للدفعات التجميلية الطبيعية وذات الألوان المخصّصة، تجنّب الخلط مع الدرجات الأخرى أو المخزون الأقدم لمنع الانحراف اللوني.
توصيات تصميم القالب والبوابات لسطح فئة A
حتى مع كيمياء الراتينج الفاخرة لـ PA6 BFE01 والريولوجيا الممتازة، فإن تصميم القالب هو العامل الأهم الوحيد لتحقيق سطح مرآوي أو ساتان فئة A على نطاق الإنتاج. فيما يلي إرشادات تصميم القالب الموصى بها من مهندسينا، والمُحسَّنة عبر أكثر من 14 برنامجاً تجميلياً من OEM مع BFE01.
| جانب تصميم القالب | التوصية لـ PA6 BFE01 فئة A | الأساس المنطقي |
|---|---|---|
| نوع البوابة وموقعها | بوابة حافّية، أو بوابة غاطسة، أو عدّاء ساخن ذو رأس ساخن على السطح غير المرئي. تجنّب البوابات الدبوسية المباشرة على الوجه التجميلي. الحد الأدنى لقطر البوابة: 1.2× سماكة الجدار. | البوابات الدبوسية على الوجه التجميلي تسبب النفث والأثر المرئي. البوابات الأكبر تقلّل إجهاد القصّ عند منطقة البوابة، مما يقلّل علامات اتجاه التشقّق ووضوح الألياف. |
| تحجيم السكب والعدّاء | عدّاء دائري كامل بحد أدنى Ø 8 مم للعدّاء البارد؛ سكب Ø 8–12 مم بتوجّه 1.5° لكل جانب. العدّاءات شبه المنحرفة الدائرية غير موصى بها. | يتطلّب مركّب GF الفاخر بنسبة 30% حجم عدّاء كافٍ لتقليل هبوط الضغط، ومنع التجميد المبكر، وضمان تثبيت مناسب للسطح التجميلي. |
| فولاذ التجويف والتلميع | H13 أو S136 أو 420SS مُقسّى إلى HRC 48–52. لمع إلى SPI A-2 (مرآة) أو A-3 (ساتان عالٍ) كحد أدنى. للمعان فاخر جداً: تلميع ماسي + تلميع بالبخار. | يلزم فولاذ أصلب ببنية حبيبية دقيقة لمقاومة تآكل كشط الألياف والحفاظ على تشطيب فئة A لأكثر من 500 ألف حقنة. سيُظهر فولاذ P20 اللين تدهور التلميع بعد 50 ألفاً-100 ألف حقنة مع PA6 المملوء بـ GF. |
| زوايا المسح | حد أدنى 1.0° لكل جانب على جدران فئة A المصقولة؛ 1.5°–2.0° موصى بها للجدران التي يزيد عمقها عن 3 مم. جدران الملمس/الساتان: أضف 0.5° إلى متطلّب عمق الملمس. | المركّبات المملوءة بالزجاج لديها معامل احتكاك أعلى مقارنة بغير المملوء. المسح غير الكافي يسبب الخدوش، وعلامات السحب، واحمرار القاذف المرئي عند القذف — وهو قاتل لإنتاجية فئة A. |
| عمق التهوية وموقعها | عمق التهوية 0.015–0.020 مم (0.0006–0.0008 بوصة) × عرض 6–12 مم عند خط الفصل. أضف تهوية كل 30–50 مم حول محيط التجويف؛ هوِّ الأضلاع والقوابس عند نهاية الملء. | التهوية المناسبة تزيل علامات حرق الغاز، والتشقّق الناتج عن الهواء المحتبس، والحقنات القصيرة. التهوية المفرطة > 0.025 مم تسبب الرشح وتراكم الترسيب؛ والتهوية الناقصة تسبب الرفض التجميلي. |
| سماكة الجدار والانتقالات | الجدار الاسمي 2.0–3.5 مم مثالي لفئة A. سماكة الضلع ≤ 60% من الجدار الاسمي. تجنّب الزوايا الحادة — استخدم نصف قطر R ≥ 0.5 × سماكة الجدار. انتقالات متدرّجة ناعمة بتوجّه 5:1 أو 10:1. | الأقسام السميكة > 4 مم تزيد خطر علامات الغور على الرغم من ضغط التثبيت العالي. الأقسام الرفيعة < 1.5 مم تخاطر باتجاه الألياف وضعف خط اللحام. أنصاف الأقطار السخية تحسّن التدفّق، وتقلّل تركيز الإجهاد، وتحسّن الانتظام التجميلي. |
| نظام القذف | يُفضَّل الكمّ / الشفرة / لوحة النزع على الدبابيس الدائرية الصغيرة. اقذف على الأضلاع والقوابس والأسطح غير المرئية. دبوس بحد أدنى Ø 3 مم؛ وزّع لتقليل إجهاد الدفع. | الدبابيس الصغيرة للقاذف تسبب احمرار دفع مرئي على السطح التجميلي فئة A؛ وقذف لوحة النزع يعطي أنظف سطح. تأكّد من أن لوحة القاذف تتحرّك بشكل موازٍ مع دبابيس توجيه كافية لتجنّب علامات الاحتكاك. |
| التحكّم في درجة حرارة القالب | خطوط ماء بحد أدنى Ø 8 مم على بعد 15–20 مم من سطح التجويف. حواجز أو فقاعات في الأضلاع والقوابس العميقة. استخدم وحدة ماء ساخن مضغوط (90–110°C) أو وحدة زيت؛ variotherm للمرآة عالية اللمعان. | درجة حرارة تجويف منتظمة ضمن ±3°C حرجة للقضاء على علامات التدفّق، ووضوح خط اللحام، والانكماش غير المنتظم عبر لوحة فئة A. البقع الباردة تظهر كعيوب تباين اللمعان. |
| موضع خط اللحام (عندما لا مفر منه) | انقل خط اللحام إلى سطح غير تجميلي عبر موقع البوابة. أضف بئر فائض (10–15% من حجم الجزء) خلف خط اللحام لغسل الكتلة الباردة. تأكّد من تداخل تدفّق 15 مم كحد أدنى عند التقاء الجبهات. | خطوط اللحام واضحة بصرياً حتى على BFE01 إذا كانت درجة حرارة جبهة التدفّق منخفضة. بئر الفائض يغسل جبهة التدفّق الباردة منخفضة التشابك خلف خط اللحام خارج منطقة فئة A التجميلية. |
استكشاف أخطاء عيوب سطح فئة A وإصلاحها مع PA6 BFE01
| العيب السطحي | السبب الجذري المحتمل مع BFE01 | أولوية الإجراء التصحيحي (1 = أولاً) |
|---|---|---|
| تشقّق / خطوط فضية بالقرب من البوابة | 1) رطوبة > 0.08% — السبب الأول؛ 2) سرعة حقن عالية جداً؛ 3) ضغط ظهر منخفض جداً؛ 4) درجة حرارة فوهة مفرطة | 1) أعد التجفيف 80°C × 4 ساعات، تحقّق من الرطوبة؛ 2) اخفض سرعة الحقن 10–20%؛ 3) ↑ ضغط الظهر إلى 10–14 bar؛ 4) ↓ درجة حرارة الفوهة 5–10°C |
| وضوح الألياف / قشر البرتقال | 1) درجة حرارة قالب منخفضة جداً (< 80°C)؛ 2) ضغط تثبيت غير كافٍ؛ 3) زمن تثبيت قصير جداً؛ 4) تبديل التثبيت متأخّر جداً | 1) ↑ درجة حرارة القالب إلى 85–95°C (حرج)؛ 2) ↑ ضغط التثبيت إلى 75–90% من الحقن؛ 3) ↑ زمن التثبيت 30–50%؛ 4) انقل التبديل إلى ~98% ملء |
| علامات الغور على الجانب الخلفي لقابس الضلع | 1) الضلع سميك جداً مقارنة بالجدار الاسمي؛ 2) ضغط تثبيت منخفض / زمن قصير؛ 3) زمن تبريد قصير جداً؛ 4) تجميد البوابة مبكر جداً | 1) قلّل الضلع إلى 55–60% من الجدار في القالب؛ 2) ↑ ضغط وزمن التثبيت؛ 3) ↑ زمن التبريد 20–40%؛ 4) وسّع البوابة 0.2–0.4 مم لتأخير التجميد |
| خط لحام مرئي على السطح التجميلي | 1) درجة حرارة قالب منخفضة جداً؛ 2) درجة حرارة جبهة التدفّق منخفضة؛ 3) خط اللحام بالقرب من نهاية الملء؛ 4) لا يوجد بئر فائض | 1) ↑ القالب إلى 90–100°C؛ 2) ↑ الأسطوانة الأمامية/الفوهة 5–10°C؛ 3) أعد موقع البوابة؛ 4) أضف بئر فائض خلف اللحام |
| علامات تدفّق داكنة / نفث | 1) سرعة حقن عالية جداً؛ 2) تصميم بوابة غير كافٍ؛ 3) فتحة فوهة صغيرة جداً؛ 4) تدرّج المرحلة الأولى عنيف جداً | 1) ↓ سرعة الحقن، استخدم تدرّجاً متعدد المراحل؛ 2) وسّع البوابة / غيّر إلى بوابة حافّية؛ 3) ↑ فتحة الفوهة؛ 4) ابطئ أول 10% ملء ثم تدرّج |
| احمرار القاذف / علامات الدفع | 1) دبابيس القاذف صغيرة جداً؛ 2) الجزء لا يزال دافئاً جداً عند القذف؛ 3) مسح غير كافٍ؛ 4) درجة حرارة قالب غير منتظمة / قاذف ساخن | 1) استبدل بدبابيس أكبر أو أضف دبابيس؛ 2) ↑ زمن التبريد 20–30%؛ 3) تحقّق من زوايا المسح والتلميع؛ 4) برّد لوحة القاذف؛ أضف مفرّغ قالب كحل مؤقّت |
| تراكم الترسيب على تجويف القالب | 1) تجفيف غير كافٍ (الرطوبة تسبب ترسّب الأوليغومرات)؛ 2) درجة حرارة/زمن تجفيف مسبق غير كافٍ؛ 3) درجة حرارة أسطوانة مفرطة | 1) تحقّق من التجفيف المسبق رطوبة < 0.08%؛ 2) مدّد التجفيف المسبق 1–2 ساعة؛ 3) ↓ الأسطوانة الأمامية/الخلفية بمقدار 5°C. نظّف القالب بمنظّف نايلون مملوء بالزجاج المناسب. |
| عدم اتساق اللمعان / خطوط النمر | 1) تباين درجة حرارة تجويف القالب > 3°C؛ 2) ملف ضغط الحقن/التثبيت غير منتظم؛ 3) توازن تدفّق ضعيف في الأداة متعددة التجاويف | 1) تحقّق من معدل تدفّق ودرجة حرارة كل خط ماء؛ 2) نعّم ملف ضغط من 5 مراحل؛ 3) وازن العدّاءات / أضف تقييداً مصطنعاً للتجاويف ذات الحقنة القصيرة. |
التغليف والشحن والحد الأدنى للطلب (MOQ) — الدرجة الفاخرة
| التغليف الفاخر القياسي | كيس مركّب كرافت / PE مختوم حرارياً سعة 25 كجم مع حاجز رقائق ألومنيوم داخلية للرطوبة (تعبئة فاخرة بغرفة نظيفة لتجنّب التلوّث للدرجة التجميلية) |
|---|---|
| تهيئة الطبليّة | 40 كيساً لكل طبليّة تصدير فاخرة = 1,000 kg (1 MT) لكل طبليّة؛ ملفوفة بشرائط مطاطية مع واقيات زوايا صلبة وغطاء علوي حاجز للرطوبة |
| الحد الأدنى للطلب (MOQ) | 1,000 kg (طبليّة كاملة واحدة / 40 كيساً). دفعات تجريبية فاخرة أصغر سعة 100 كجم متوفرة عند الطلب للاعتماد. |
| مهلة تسليم المخزون | 3-5 أيام عمل بعد استلام الدفع (تسليم من المصنع نينغبو، يُحتفظ بمخزون فاخر احتياطي لـ BFE01) |
| الحد الأدنى للطلب (MOQ) للون المخصص (RAL / Pantone) | 3,000 kg (3 طبليات) للألوان المخصّصة القياسية؛ 5,000 kg للألوان المعدنية / اللؤلؤية / التأثيرات الخاصة |
| الحد الأدنى للطلب (MOQ) للتركيبة المخصّصة | 5,000 kg (5 طبليات)؛ 8-12 يوم عمل للتطوير مع لوحات عيّنة للموافقة |
| تحميل حاوية 20 قدم FCL | ~ 20,000 kg (20 طبليّة سعة كل منها 1 MT) |
| تحميل حاوية 40 قدم HC FCL | ~ 27,000 kg (27 طبليّة سعة كل منها 1 MT) |
| المستندات الفاخرة المقدّمة | الفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن / AWB، وشهادة المنشأ، وCoC الفاخر (تقرير اختبار ميكانيكي من 12 نقطة لكل دفعة)، وخطاب امتثال ROHS / REACH، وMSDS عند الطلب، وبيانات أبعاد الدفعة عند الطلب. |
برنامج اعتماد OEM وأبرز قصص نجاح العملاء
تم اعتماد PA6 BFE01 في 27 برنامج إنتاج OEM عبر قطاعات الإلكترونيات الاستهلاكية، والأدوات الكهربائية الفاخرة، والديكور الداخلي للسيارات منذ إطلاقه في الربع الرابع 2024. فيما يلي ملخّص لعملية اعتماد OEM المنظّمة لدينا ونتائج العملاء التمثيلية.
عملية اعتماد OEM الفاخرة من 6 خطوات لـ PA6 BFE01
| المرحلة | المُسلَّم | الجدول الزمني | ما الذي تحصل عليه |
|---|---|---|---|
| المرحلة 1 · التقييم الأولي | مراجعة هندسة التطبيق | 24 ساعة | يراجع مهندس أول رسم الجزء / CAD الخاص بك، وشروط الحمولة، والمتطلبات التجميلية؛ توصية مكتوبة BFE01 مقابل الدرجات البديلة + تقييم مخاطر مناطق خط اللحام / الغور / التشقّق. |
| المرحلة 2 · تسليم حزمة العيّنات | حزمة التقييم الفاخرة | 3–5 أيام عمل | 2 كجم من حبيبات BFE01 غير المقولبة (اختيارك للون أسود أو طبيعي) + 10 قطع من لوحات مرآة فئة A مقولبة مسبقاً 60×60×2 مم (SPI A-2) لتقييم اللون واللمعان + صحيفة بيانات سلامة المادة (MSDS) + صحيفة البيانات الأولية. |
| المرحلة 3 · تجربة قولبة جزئك | دفعة اعتماد 100–500 كجم | 5–7 أيام عمل | دفعة BFE01 بنية الإنتاج 100–500 كجم مع CoC فاخر كامل. يقدّم مهندس العمليات لدينا ملف الأسطوانة/القالب/التثبيت الموصى به الخاص بأداتك وآلة القولبة. اختياري: دعم ميداني في منشأة القولبة الخاصة بك (الصين / فيتنام / تايلاند). |
| المرحلة 4 · الاختبارات المختبرية والتحقّق | تقرير مختبر مستقل (اختياري) | 10–15 يوم عمل | ننسّق اختبارات مختبر طرف ثالث ISO 17025 وفق مواصفات OEM الخاصة بك (شد/صدم/HDT، وقابلية الاشتعال UL94 إذا لزم الأمر، و CTI، واختبارات كيميائية ROHS/REACH) — أو تُجري أنت التحقّق الداخلي مقابل قيمنا الاسمية المنشورة. |
| المرحلة 5 · PPAP / إذن تقديم الجزء | حزمة PPAP المستوى 3 | 5 أيام عمل بعد تشغيل PPAP | حزمة PPAP المستوى 3 الكاملة تتضمّن: مخطط التدفّق، وخطة التحكّم، وPFMEA، ودراسة CpK (حد أدنى 30 تجويفاً × 3 دفعات لـ CpK > 1.67 على الأبعاد/الخصائص الميكانيكية الرئيسية)، وتقرير الموافقة على المظهر (AAR) لسطح فئة A، وتحليل نظام القياس (MSA)، وتقرير اختبار المواد (MTR) مع تتبّع المواد الخام. |
| المرحلة 6 · تصعيد الإنتاج الضخم | اتفاقية التوريد الفاخرة | حسب التفاوض | سعة مضمونة على الخط الفاخر المخصص رقم 3 مع بند حماية سعر لمدة 90 يوماً، ومخزون احتياطي (توقّع شهر واحد محتفظ به في مستودع Juhai بالتوريد الاختياري)، ومدير حساب أول مخصّص + مهندس عمليات كجهات اتصال فنية رئيسية. |
أبرز قصص نجاح العملاء — برامج PA6 BFE01 التمثيلية
| قطاع العميل | جزء التطبيق | التحدي الأصلي للعميل | حل PA6 BFE01 والنتيجة |
|---|---|---|---|
| فيتنام — من بين أفضل 5 ODM عالمية للحواسيب المحمولة | الهيكل الوسطي لجسم كمبيوتر محمول فاخر مقاس 14 بوصة (جدار 2.2 مم، أداة عدّاء ساخن بتجاويف 2، فئة A أسود مطفي بملمس شبيه بالجلد) | كانت درجة PA6 GF30 من علامة عالمية سابقة لديها رفض تشقّق بنسبة 3.2% بالقرب من البوابة على قالب 85°C؛ وتطلّبت طلاءً لاحقاً لـ38% من الألواح مما أضاف 0.42 دولار/جزء. الحجم السنوي: 2.4 مليون جزء / 1,920 MT. | تم التحويل إلى PA6 BFE01 الأسود القياسي. انخفض رفض التشقّق إلى 0.48% بعد 3 أسابيع من تحسين المعلمات مع مهندسنا الميداني. جميع الألواح تُشحن الآن مباشرة إلى التجميع دون طلاء. إجمالي وفورات البرنامج: 798,000 دولار / سنة. CpK على الشد عبر 12 دفعة متتالية = 1.84. |
| ألمانيا — علامة أوروبية للأدوات الكهربائية الفاخرة | غلاف ناقل حركة مفتاح ربط صدمي لاسلكي 18V — خط لحام حرج ذو بوابتين خلف محمل الظرف (هيكل فئة B + خارجي مطفي شبه تجميلي). اختبار MFI / SAE: تحمّل صدم 10,000 دورة بالإضافة إلى اختبار سقوط من 2 متر. | كانت درجة PA6 GF30 القياسية السابقة لديها CpK شدّ لخط اللحام بين 1.08 و1.33 عبر 4 موردين. معدل الإرجاع الميداني 0.72% بسبب كسر خط اللحام. اشترط العميل CpK ≥ 1.67 لخط اللحام. | قدّم PA6 BFE01 الفاخر CpK شدّ لخط اللحام يبلغ 1.78 على أداة ذات 4 تجاويف عبر 3 دفعات إنتاج (16.2 MT إجمالاً). انخفض معدل الإرجاع الميداني من 0.72% إلى 0.06% على مدى 6 أشهر. أصبح الآن المصدر الوحيد على جميع منصات النقل الفاخرة 18V / 40V. |
| كوريا الجنوبية — شركة تصنيع أجهزة طبية تشخيصية OEM | غلاف ماسح موجات فوق صوتية محمول — غلاف خارجي ساتان فئة A (لون Pantone 432 C كحلي داكن مخصّص)، غير مطلي، وغير خالٍ من الهالوجين. يتطلّب ثباتاً أبعادياً بعد 300 دورة حرارية (-10°C ↔ +50°C). | كانت درجة PA6 GF30 التجارية السابقة لديها: انحراف لوني ΔE > 2.0 بين الدفعات؛ اعوجاج أبعادي بعد الدورات الحرارية يفشل في مواصفة التسطيح 0.15 مم؛ و CTI 400V على الحد. | تمت مطابقة BFE01 للون Pantone 432 C المخصّص بدرجة ΔE < 0.8 في 5 أيام عمل عبر تجربة تخفيف داخلية مزدوجة اللولب. الاعوجاج بعد الدورات الحرارية: تسطّح 0.08 مم (ضمن مواصفة 0.15 مم بفارق جيد). اجتاز CTI 600V بهامش أمان. أصبح الآن المصدر الوحيد لـ3 طرازات ماسحات، 360 MT / سنة. |
| الولايات المتحدة — مورد الفئة الأولى للديكور الداخلي للسيارات | ركيزة إنشائية للكونسول الوسطي في سيارات EV فاخرة — مخفية لكنها تتطلّب CpK > 1.67 على 22 بُعداً حرجاً؛ مُغطّاة بالقالب بعد القولبة بمادة TPE على سطح فئة A. | كانت درجة PA6 GF30 الحالية من شركة كيميائية كبرى لديها CpK أبعادياً يبلغ 1.22 بسبب التباين العالي في الانكماش ±5%. وتطلّبت فحصاً نهائياً 100% + إعادة عمل انتقائية أضافت 0.28 دولار/جزء. | قدّم PA6 BFE01 بتفاوت انكماش ±3% CpK أبعادياً يبلغ 1.71 على 19 من 22 بُعداً حرجاً؛ والأبعاد الثلاثة المتبقّية عند 1.51 بعد تعديل طفيف آمن للفولاذ في الأداة. فحص 100% خُفض إلى أخذ عينات AQL 1.0 فقط. أُزيلت إعادة العمل. |
اطلب عرض سعر فاخر، أو عيّنة فئة A، أو صحيفة بيانات كاملة
املأ النموذج أدناه لطلب PA6 BFE01 أو أي درجة فاخرة أخرى. سيتصل بك مهندس المبيعات الفني الأول خلال 24 ساعة بصحيفة بيانات فاخرة كاملة، وتسعير متدرّج (1T / 5T / 20T)، ومهلة شحن، ولوجستيات العيّنات. لوحات عيّنة فئة A مجانية 2 كجم متوفرة لأغراض التقييم الفاخر الجاد (الشحن على حساب العميل للطلبات الدولية؛ ضمّن حساب DHL/FedEx/UPS الخاص بك إذا كان متوفّراً).
نموذج الاستفسار — PA6 BFE01 فاخر 30% GF فئة A PA6
الأسئلة الشائعة (FAQ) — PA6 BFE01 الفاخر
يستخدم PA6 BFE01 الفاخر راتينج PA6 أساسي أعلى نقاءً، وألياف زجاجية E فاخرة مغطّاة بالسيلان عالية الترطيب، ويُركَّب على خطنا المزدوج اللولب المخصص عالي العزم بضوابط عملية أكثر صرامة. الاختلافات الرئيسية: (1) مقاومة الشد 162 MPa مقابل 138 MPa لـ GBA35؛ (2) تفاوت دفعة لدفعة ±3% مقابل ±5% للدرجات الاقتصادية؛ (3) قدرة على سطح تجميلي فئة A بتشقّق وترسيب منخفضين؛ (4) قوة خط لحام فائقة لوصلات إنشائية حرجة؛ (5) مكافئ ميكانيكي مباشر لـ Dupont Zytel 73G30L. الدرجات الاقتصادية ممتازة للأجزاء الإنشائية الاقتصادية؛ اختر BFE01 عندما يكون التشطيب التجميلي، أو CpK > 1.67، أو موثوقية خط اللحام مطلوباً.
نعم، عند معالجته بشكل صحيح، يقدّم PA6 BFE01 سطحاً مرآوياً أو ساتاناً فئة A مباشرة من القالب دون طلاء أو تغليف ثانوي. عوامل النجاح الحرجة: (1) اجفف مسبقاً بدقة حتى رطوبة < 0.08% باستخدام مجفّف مزيل للرطوبة؛ (2) حافظ على درجة حرارة القالب عند 85–100°C (استخدم variotherm أو منيفولد معزول لأفضل النتائج)؛ (3) تجويف قالب مصقول بتشطيب SPI A-2 أو أعلى؛ (4) ضغط تثبيت بنسبة 70–90% من ضغط الحقن مع زمن تبريد ممدّد لتقليل علامات الغور ووضوح الألياف. يحقق عميلنا لتصنيع الإلكترونيات الاستهلاكية (OEM) في فيتنام رفض تشقّق 0.5% مقابل 3.2% مع درجة PA6 GF30 قياسية منافسة.
يقدّم PA6 BFE01 احتفاظاً بقوة خط اللحام أفضل بشكل ملحوظ بسبب ثلاثة عوامل: كيمياء تغليف الألياف الفاخرة التي تحسّن الترابط البيني عبر واجهة اللحام، وMVR 28 المحسّن للتدفّق المتوازن وتشابك سلاسل البوليمر، وحد أدنى من كسر الألياف من ملف البثق اللطيف عالي العزم لدينا. في اختبار شد خط اللحام القياسي ذي البوابتين، يحتفظ BFE01 عادة بنسبة 72–78% من مقاومة الشد الاسمية عند اللحام مقابل 58–65% لـ PA6 GF30 قياسي. قاسى عميلنا الأوروبي للأدوات الكهربائية CpK لخط اللحام يبلغ 1.78 على غلاف النقل الخاص به مقابل 1.08–1.33 مع الدرجات السابقة.
بالتأكيد. يدعم PA6 BFE01 مطابقة الألوان المخصّصة RAL وPantone وألوان OEM الخاصّة. يستخدم مختبر الألوان الداخلي لدينا تجارب تخفيف المادّة الرئيسية الملوّنة مزدوجة اللولب لتحقيق ΔE < 1.0 مقابل الهدف على اللوحات المقولبة بالحقن. الحد الأدنى للطلب (MOQ) للون القياسي هو 3,000 kg (3 طبليات). بالنسبة للتأثيرات المعدنية أو اللؤلؤية أو اللمس الناعم المعقّدة، قد يكون الحد الأدنى للطلب 5,000 kg ويتطلّب دورة تطوير 5–7 أيام عمل مع لوحات عيّنة للموافقة قبل الإنتاج. نحافظ على تحكّم لوني صارم من دفعة لأخرى باستخدام التحقّق بالمطياف الضوئي في كل دفعة.
الطلبات القياسية للمخزون باللون الأسود (PA6-BFE01-BK001) والطبيعي التجميلي (PA6-BFE01-NA001): 3–5 أيام عمل تسليم من المصنع نينغبو من مخزوننا الاحتياطي الدوّار الآمن سعة 22 MT (نعيد الطلب تلقائياً عندما ينخفض المخزون تحت 10 MT). الألوان المخصّصة القياسية RAL/Pantone: 5 أيام عمل لتطوير مطابقة الألوان (مرشّحات A/B/C) + 5 أيام عمل للإنتاج = ~10 أيام عمل إجمالاً بعد موافقة اللون. التركيبة المخصّصة (مثبّطة للهب، ملامسة غذائية، انبعاثات منخفضة): 8–12 يوم عمل للتطوير + عيّنة، ثم 5–7 أيام عمل للإنتاج بعد توقيع التركيبة. بالنسبة لعملاء العقود السنوية الفاخرين (≥ 5 MT/سنة)، نقدّم قفلاً للمواد الخام + مخزون توريد احتياطي لمدة شهر واحد لضمان عدم انقطاع الإمداد. في عام 2025، عبر 18 عقداً فاخراً لـ BFE01، حقّقنا تسليماً بنسبة 100% في الوقت المحدد وبالكامل (OTIF) دون أي نفاد مخزون.
نعم، PA6 BFE01 متوافق تماماً مع القولبة بالحقن متعدّدة المكوّنات 2K باستخدام TPE وTPU والمطاطيات المرنة القائمة على الأوليفين. معلمات القولبة الفوقية الحرجة: (1) اجفف BFE01 مسبقاً حتى رطوبة < 0.08% (كما في فئة A)؛ (2) درجة حرارة قالب الركيزة BFE01 عند 85–95°C للحقنة الأولى لتعظيم طاقة الربط السطحية (تجنّب الركيزة الباردة)؛ (3) درجة حرارة مصهور TPE مُعدَّلة حسب درجة TPE (عادة 210–240°C لـ TPE اللاصق للبولي أميد)؛ (4) القولبة الفوقية للحقنة الثانية خلال 60 ثانية من نزع الحقنة الأولى لأقصى قوة ربط كيميائي (لا حاجة إلى مادة أولية). قوة الربط مع TPE المتوافق: عادة 3.5–4.5 MPa قشر (الالتصاق > التماسك). بالنسبة للربط اللاصق الإنشائي بعد القولبة لأجزاء PA6 BFE01: المواد اللاصقة الموصى بها هي (أ) أكريليك إنشائي ميتيل ميثاكريلات (MMA) من جزأين، (ب) مواد لاصقة بولي يوريثان تذوب ساخناً مُعالَجة بالرطوبة، أو (ج) سيانوأكريلات + مادة أولية للأوليفين. عادة ما يزيد الكشط السطحي الخفيف بورق 320 حبيبة + مسح بكحول الأيزوبروبيل من قوة القصّ التراكبية بنسبة 40–60% مقارنة بالربط على السطح كما هو مقولب. يقدّم فريق هندسة التطبيق لدينا أزواج TPE الخاصّة والتوصيات اللاصقة وفق رسم التجميع الخاص بك.
الامتثال التنظيمي والشهادات
يُصنع PA6 BFE01 تحت نظام إدارة الجودة المعتمد ISO 9001:2015 (رقم تسجيل الشهادة Q342R2M، الصادرة عن TÜV SÜD، السارية حتى 2028-04) ويُختبر ضد جميع اللوائح الكيميائية والمواد الدولية الرئيسية المطلوبة لأسواق الإلكترونيات الاستهلاكية، والديكور الداخلي للسيارات، والأدوات الكهربائية، وأغلفة الأجهزة الطبية. فيما يلي مصفوفة الامتثال التي تدعمها تركيبة المخزون القياسية BFE01.
مصفوفة الامتثال التنظيمي — الدرجة القياسية PA6 BFE01
| اللائحة / المعيار | الاختصاص القضائي | الحالة بالنسبة لـ PA6 BFE01 | المستندات المتوفرة |
|---|---|---|---|
| ISO 9001:2015 (QMS) | دولي | ✓ موقع التصنيع معتمد بالكامل. يُنتج BFE01 ضمن النطاق. | نسخة من شهادة ISO 9001:2015 السارية مع النطاق؛ ملخص التدقيق متوفّر عند الطلب. |
| التوجيه الأوروبي ROHS 2.0 2015/863 | EU / EEA | ✓ ممتثل بالكامل. جميع المواد العشرة المقيدة تحت عتبات 0.1% / 0.01%. الكادميوم < 10 ppm. | خطاب امتثال (LoC) لكل شحنة؛ تقرير اختبار ROHS عشري المواد من طرف ثالث (SGS، 2026-02). |
| لائحة REACH الأوروبية (EC) رقم 1907/2006 — SVHC | EU / EEA | ✓ فحص SVHC — جميع المواد الـ240 ذات الأهمية العالية جداً (القائمة المرشّحة، الطبعة 28، يناير 2026) إما غائبة أو تحت عتبة تركيز 0.1% وزن/وزن وفقاً للمادة 7(2). | إعلان فحص SVHC السنوي يُحدَّث كل يناير بعد مراجعة ECHA للقائمة المرشّحة؛ تقرير اختبار كامل لمواد الـ240 (BV، 2026-03). |
| REACH الأوروبية — قيود الملحق XVII | EU / EEA | ✓ ممتثل لجميع بنود الملحق XVII ذات الصلة بالمركّبات البلاستيكية (PAHs، والفثالات، والرصاص، والقصدير العضوي، وPFOA، وPFOS، والفورمالديهايد). | جدول امتثال الملحق XVII بأرقام CAS والنتائج متوفّر عند الطلب. |
| قانون كاليفورنيا Prop 65 (قانون مياه الشرب الآمنة والإنفاذ السام 1986) | الولايات المتحدة — كاليفورنيا | ✓ لا توجد مواد سامّة تناسلية أو مواد مسرطنة مدرجة في Proposition 65 فوق مستويات الملاذ الآمن المطبّقة (NSRL / MADL) وفقاً لقائمة 2026. | إعلان امتثال Prop 65 مع قائمة مرجعية بالمواد المفحوصة؛ ملصق تحذيري غير مطلوب. |
| US EPA TSCA — جرد TSCA ولائحة PBT | الولايات المتحدة | ✓ جميع المكوّنات (ركيزة PA6، زجاج E، تغليف السيلان، المضافات القياسية، ملوّن أسود الكربون) مدرجة في جرد TSCA أو معفاة منه. تم تأكيد الامتثال للائحة PBT. | إخطار التصدير بموجب القسم 12(b) من TSCA غير مطلوب. يُقدَّم خطاب امتثال TSCA مع الطلبات الأمريكية. |
| قابلية الاشتعال UL 94 — تصنيف HB | دولي / الولايات المتحدة | ✓ يحقق BFE01 القياسي الأسود والطبيعي UL 94 HB على سماكتي 1.5 مم و3.0 مم وفق الاختبار القياسي. تركيبة مصنّفة V-2 / V-0 حسب UL 94 متوفّرة كمركّب مخصّص (MOQ 5T). | الاعتراف ببطاقة UL الصفراء قيد الإجراء (قُدّم 2026-06، المتوقّع الربع الرابع 2026). تقرير اختبار HB وفق ISO 1210 متوفّر الآن. |
| UL 746B — RTI كهربائي / ميكانيكي | دولي / الولايات المتحدة | ✓ اختبارات داخلية وفق بروتوكول UL 746B: RTI كهربائي = 120°C، RTI صدم ميكانيكي = 115°C، RTI قوة ميكانيكية = 115°C. برنامج الاعتراف الرسمي من UL فعّال. | ملخّص بيانات UL 746B الداخلي؛ بطاقة صفراء كاملة عند إتمام دراسة الـ60 ألف ساعة. |
| ISO 10993-5 / -10 (السمّية الخلوية / التهيّج) | جهاز طبي (غير تلامسي) | ○ تجتاز BFE01 القياسية السمّية الخلوية ISO 10993-5 (درجة 0–1) وتهيّج الجلد ISO 10993-10 (PII < 0.4) وفقاً لدراسة الفحص الداخلية. حزمة التوافق الحيوي الكاملة للأجهزة الطبية طويلة التلامس مع الجلد متوفّرة في برنامج مخصّص. | صحيفة بيانات السمّية الخلوية والتهيّج الداخلية (فحص SGS)؛ حزمة ISO 10993 كاملة متوفّرة لبرنامج طبي مخصّص MOQ 5T. |
| IEC 60112 CTI — مؤشر التتبّع المقارن | دولي / IEC | ✓ CTI ≥ 600 فولت (CTI مستوى الأداء 1 / PLC 0) كما اختُبر وفق طريقة IEC 60112 أ على لوحات 3 مم. اختُبر بـ50 قطرة من ملوّث NH4Cl. | تقرير اختبار IEC 60112 CTI (Intertek، 2026-05) مُضمَّن مع حزمة صحيفة البيانات الكاملة. |
| الصين RoHS / أمر الوسم 22 (GB/T 26572) | جمهورية الصين الشعبية | ✓ ممتثل للمواد المقيدة في أمر الوسم الصيني 22. رمز الاستخدام الصديق للبيئة (EPLS) = "E" دون علامة X برتقالية. | تقرير اختبار RoHS الصيني والإعلان وفق GB/T 26125-2011 متوفّر للشحنات الصينية. |
برامج الامتثال المخصّصة المتوفّرة لـ PA6 BFE01
ملامسة الأغذية FDA (21 CFR 177.1500): ركيزة PA6 في BFE01 تفي بمتطلبات ملامسة الأغذية من FDA؛ والألياف الزجاجية والمضافات القياسية ممتثلة أيضاً لـ FDA. تركيبة مخصّصة بدرجة غذائية (BFE01-FC) متوفّرة مع خطاب امتثال FDA كامل واختبارات الهجرة (MOQ 5,000 kg، مهلة إضافية +2–3 أسابيع).
ملامسة الأغذية الأوروبية (إطار EU 10/2011): بديل تركيبة مخصّصة لملامسة الأغذية الأوروبية (BFE01-EUFC) مع اختبارات الهجرة الكلية والهجرة النوعية وفقاً للائحة المفوضية الأوروبية (EU) رقم 10/2011 للمحاكيات المائية والحمضية والكحولية.
تصنيف قابلية الاشتعال UL V-0: يحقق البديل المحسّن المثبّط للهب الخالي من الهالوجين (BFE01-FR) UL 94 V-0 @ 0.8 مم مع CTI ≥ 500 فولت باستخدام الفوسفور الأحمر الفاخر أو نظام الفوسفات العضوي المثبّط للهب. شدّ 148 MPa / HDT 190°C. MOQ 5T.
امتثال IMDS / ELV (السيارات): إدخال كامل في نظام البيانات الدولية للمواد (IMDS) مُنشأ لعملاء السيارات OEM. فحص قائمة المواد القابلة للإعلان في GADSL / GRSN / GADSL للمركبات في نهاية العمر (EU ELV 2000/53/EC)، بما في ذلك عتبات Cr(VI) وHg وPb وCd.
VDA 276 / VDA 278 (انبعاثات الديكور الداخلي للسيارات): بديل BFE01-LE منخفض الانبعاثات مُحسّن لمواصفات الديكور الداخلي للسيارات VDA 276 (Daimler) وVDA 278 (VOC / التضليع) — VOC < 50 μgC/g، التضليع < 2 mg، الألدهيدات < 3 mg/kg. MOQ 8T.
خدمات فاخرة إضافية ودعم فني
اختيار PA6 BFE01 يمنحك الوصول إلى حزمة الدعم الفني للعملاء الفاخرين — مضمّنة دون رسوم إضافية لجميع طلبات BFE01 التي تزيد عن 5 MT / سنة. فيما يلي ملخّص لما هو مشمول بما يتجاوز اللوجستيات القياسية ومستندات الجودة.
| خدمة الدعم | العميل القياسي (< 5 MT/سنة) | العميل الفاخر (≥ 5 MT/سنة) | التفاصيل |
|---|---|---|---|
| زمن الاستجابة (البريد الإلكتروني / واتساب) | خلال 8 ساعات عمل | خلال ساعتين · على مدار الساعة طوال أيام الأسبوع لحالات الطوارئ الإنتاجية | مهندس أول مخصّص + مدير حساب مخصّص. مجموعة WeChat للتواصل الفوري إذا كان النطاق الزمني الخاص بك يتداخل مع ساعات العمل في الصين GMT+8. |
| هندسة التطبيقات | مراجعة الأجزاء عبر البريد الإلكتروني عند الطلب | دعم مخصّص لتدفّق القالب وتحليل العناصر المحدودة الإنشائي FEA | تحليل الملء/التثبيت/الاعوجاج بـ Moldflow Insight 2025 + تحليل العناصر المحدودة الإنشائي Autodesk Nastran (ساكن، صدم، حراري) للأجزاء الحرجة — حتى 3 دراسات / سنة مشمولة. |
| دعم ميداني للمُقولِب (آسيا والمحيط الهادئ) | سعر يومي حسب عرض السعر | يومان مجانيان لكل عملية اعتماد / تشغيل PPAP | يسافر مهندس العمليات إلى المُقولِب الخاص بك في الصين أو فيتنام أو تايلاند أو ماليزيا أو إندونيسيا لإعداد العيّنة الأولى، وتحسين المعلمات، وضبط سطح فئة A. بعد يومين: 500 دولار/يوم + مصاريف السفر. |
| دعم ميداني للمُقولِب (أوروبا / أمريكا الشمالية) | حسب عرض السعر | فرصة الجولة الفنية الإقليمية الفصلية | يُجري مديرنا الفني الإقليمي المتمركز في الولايات المتحدة/ألمانيا زيارات مجدولة للعملاء؛ استشارة ميدانية مجانية لنصف يوم لعملاء ≥ 5 MT خلال جولتهم الإقليمية. |
| اتساق المواد الخام | مصادر الركيزة القياسية + GF حسب التوفّر | قفل المواد الخام — ركيزة وراتينج GF من مصدر وحيد | نقفل تركيبة BFE01 على سلسلة رقم دفعة ركيزة PA6 محدّدة وشركة تصنيع GF محدّدة طوال مدة برنامجك. تتطلّب تغييرات التركيبة إخطاراً كتابياً مسبقاً قبل 60 يوماً + حزمة عيّنات مقارنة لوحات A/B. |
| مخزون احتياطي / توريد | غير متوفّر | مخزون احتياطي لتوقّع شهر واحد | برنامج توريد المستودع: نحتفظ بما يصل إلى شهر واحد من حجم BFE01 المتوقّع الخاص بك (حد أدنى 5 MT) في مستودعنا الجمركي بنينغبو على سبيل التوريد — يُسحب ويُفوتر لكل شحنة. يلزم تحديث التوقّع الدوّار لمدة 90 يوماً. |
| تطوير مطابقة الألوان | خدمة مدفوعة (يسري MOQ) | مطابقة لون مجانية واحدة في السنة (هدف ΔE < 1.0) | تطوير مطابقة لون مخصّص OEM واحد (RAL/Pantone/شريحة OEM) مشمول لكل سنة تعاقد — 3 تكرارات مزدوجة اللولب، مجموعة لوحات، وتقرير ΔE بالمطياف الضوئي. مطابقات إضافية: 800 دولار/مشروع. |
| مستندات PPAP المستوى 3 | حسب عرض السعر | مشمول | حزمة PPAP المستوى 3 الكاملة: خطة التحكّم، وPFMEA، وتدفّق العملية، وMSA، ودراسة CpK (30 تجويفاً × 3 دفعات حسب الطلب)، وتقرير الموافقة على المظهر، وتقرير التخطيط الأبعادي. |
| اختبارات متخصّصة (مختبر طرف ثالث) | يدفع العميل مباشرة للمختبر | حتى 1,500 دولار / سنة بدل اختبارات مختبر | استرداد رسوم اختبارات المختبر الطرف الثالث ISO 17025 (SGS/BV/Intertek/TÜV) للبرامج المؤهّلة من OEM: UL94، و CTI، وقابلية الاشتعال، والتعرّض الكيميائي، والشيخوخة البيئية، والاهتزاز/الصدم. |
| استقرار الأسعار والعقد | تسعير فوري تسليم من المصنع لكل أمر شراء | عقد سنوي بسعر ثابت مع مُعدِّل صيغة | اتفاقية سعر ثابت لمدة 12 شهراً مع مُعدِّل صيغة شفاف مرتبط بمؤشر الكابرولاكتام الشهري الفوري لدرجة CP المنشور + مؤشر سلة ألياف الزجاج E. حماية سعر لمدة 90 يوماً على أول أمر شراء بعد الإخطار. |
مسرد مصطلحات النايلون الفاخر وسطح فئة A
تظهر المصطلحات التالية في جميع أنحاء صحيفة بيانات PA6 BFE01 هذه وفي مواصفات الدرجات الفاخرة من OEM. وهي مُعرَّفة هنا لفرق الهندسة والمشتريات والجودة التي قد تكون جديدة على برامج النايلون التجميلية.
| المصطلح / الاختصار | التعريف | أهميته بالنسبة لـ PA6 BFE01 |
|---|---|---|
| سطح فئة A (السطح التجميلي) | سطح خارجي مرئي للجزء يتطلّب صفر عيوب تجميلية أو ما يقارب الصفر: لا تشقّق، ولا غور، ولا وضوح ألياف، ولا خط لحام مرئي، ولمعان/لون منتظم عبر التجويف وعبر التجاويف. يحدّد عادة تلميع قالب SPI A-2 / A-3 أو أدق. | BFE01 هي درجة PA6 الوحيدة من Juhai المُصمَّمة والمُختبَرة خصيصاً لقدرة فئة A الحقيقية. يمكن طلاء الدرجات الأرخص لتبدو كفئة A، لكن BFE01 تحقّقها داخل القالب، مما يوفّر تكلفة الطلاء اللاحق لكل جزء. |
| CpK (مؤشر قدرة العملية) | مقياس إحصائي لمدى بقاء ناتج العملية ضمن حد المواصفة العلوي (USL) وحد المواصفة السفلي (LSL) لدى العميل. CpK ≥ 1.33 = "قادر"؛ CpK ≥ 1.67 = "قادر بدرجة عالية" (جودة Six-Sigma ~3.4 ppm عيب). | تم تطوير تفاوت BFE01 الميكانيكي من دفعة لأخرى ±3% خصيصاً لبرامج OEM التي تشترط CpK > 1.67 على الخصائص الحرجة للشد/الصدم/الأبعاد. الدرجات الاقتصادية ±5% لا يمكنها الوصول إلى ذلك دون نوافذ مواصفة أوسع. |
| تفاوت الدفعة ±3% (الدرجة الفاخرة) | أقصى انحراف مسموح به من دفعة لأخرى لخاصية ما (مثل مقاومة الشد، وMVR، والانكماش) عن قيمتها الاسمية المنشورة. بالنسبة لـ BFE01: شدّ 162 MPa يعني أن كل دفعة مُختبَرة يجب أن تقع بين 157.1 MPa و166.9 MPa (162 × 0.97 / 1.03). | تفاوت أضيق = عدد أقل من الأجزاء المقولبة تقع خارج نوافذ الأبعاد/الأداء لدى العميل. حرج للأدوات متعددة التجاويف عالية الحجم حيث يسبب التباين المادي الصغير أجزاءً خارج المواصفة. |
| ترطيب الألياف (جودة التشريب) | الدرجة التي يغطّي فيها بوليمر PA6 المصهور ويخترق بالكامل كل شعيرة ألياف زجاجية فردية أثناء المركّب مزدوج اللولب. الترطيب الضعيف = الألياف الجافة تعمل كمبادئ فراغ، مما يقلّل القوة ويسبب وضوح الألياف السطحي. | يقدّم الخط رقم 3 عالي العزم منخفض القصّ لـ BFE01 + تغليف السيلان الفاخر للألياف GF ترطيباً رائداً في الصناعة — يُلاحظ بصرياً تحت المجهر كأكثر من 98% من الشعيرات مغلفة بالكامل بمصفوفة PA6. |
| ألياف الزجاج E المغطّاة بالسيلان (كيمياء التغليف) | عامل اقتران أمينوسيلان مُغطّى على سطح حزم ألياف الزجاج E المقطّعة أثناء تصنيع الألياف. يربط السيلان كيميائياً سطح الزجاج غير العضوي بمصفوفة PA6 العضوية عبر الواجهة. | يُعدّ تغليف السيلان الفاخر عالي الأداء (الأغلى ثمناً) السبب الأكبر الوحيد في تحقيق BFE01 لاحتفاظ بخط اللحام بنسبة 72–78% مقابل 58–65% لدرجات GF الرخيصة. تستخدم درجات GF الأرخص تغليفاً أقل تحميلاً أو أقل جودة يفشل عند خط اللحام. |
| MVR (معدل تدفق حجم المصهور) | اختبار تدفّق المصهور وفق ISO 1133: حجم البلاستيك (cm³) المبثوق عبر قالب معياري في 10 دقائق عند درجة حرارة ثابتة ووزن مكبس ثابت. MVR أعلى = لزوجة أقل = يتدفّق أسهل؛ MVR أقل = لزوجة أعلى = أصلب لكنه يتطلّب ضغط حقن أعلى. | تم تحسين MVR 28 الخاص بـ BFE01 عمداً لتوازن التدفّق-الصلابة: سيّال بما يكفي لملء أغلفة الإلكترونيات الاستهلاكية المعقّدة فئة A، ولزج بما يكفي للاحتفاظ بتشابك سلاسل البوليمر الممتاز في خط اللحام. القولبة الفوقية 2K تعمل بشكل أفضل في هذه النافذة. |
| HDT (درجة حرارة الانحراف الحراري) @ 1.82 MPa | درجة الحرارة التي ينحني عندها قضيب اختبار بلاستيكي معياري بمقدار 0.32 مم تحت حمل انحناء 1.82 MPa. يقيس صلابة المادة قصيرة المدى تحت الحمل عند درجة حرارة مرتفعة. | يعني HDT 198°C الخاص بـ BFE01 أن الأجزاء الإنشائية يمكنها أن ترى بأمان إعادة تدفّق PCB متقطعة عند 180–190°C بالقرب من مصادر الحرارة (ملفات محرّكات الأدوات الكهربائية، مشتتات حرارة MOSFET) دون انحراف إنشائي — لكن درجة حرارة الاستخدام المستمر أقل عند ~120°C وفق UL 746B. |
| CTI 600V (مؤشر التتبّع المقارن) | أعلى فولتية لا يشكّل عندها سطح بلاستيكي مسار تتبّع كربوني موصل دائم بعد 50 قطرة من محلول ملوّث NH4Cl المعياري (IEC 60112). CTI ≥ 600 فولت = فئة مستوى الأداء 0 (الأفضل). | يسمح CTI 600V PLC 0 باستخدام BFE01 في الهياكل الإنشائية القريبة من الطرف الحي للإلكترونيات الاستهلاكية (IEC 60335-1، IEC 60950-1) دون حواجز عزل إضافية. غالباً ما تكون درجات PA6 GF30 الأرخص CTI 400 فولت أو 250 فولت فقط. |
| ΔE (دلتا E، فرق اللون L*a*b*) | مسافة إقليدية ذات رقم واحد بين لونين يقيسها المطياف الضوئي في فضاء الألوان CIELAB. ΔE < 1.0 = لا يمكن تمييزها بالعين البشرية تحت الإضاءة القياسية. ΔE 1–2 = فرق دقيق يلاحظه المراقب المدرَّب فقط. ΔE > 3 = عدم تطابق واضح للمستهلك. | يضمن هدف مطابقة الألوان الفاخر ΔE < 1.0 الخاص بـ BFE01 أن الأجزاء التجميلية ذات الألوان المخصّصة تتطابق بصرياً عبر دفعات الإنتاج المختلفة، والتجاويف المختلفة، ومواقع المُقولِب المختلفة — وهو أمر حرج لشركات الاستهلاك OEM الكبيرة ذات قاعدة الإمداد العالمية. |
| الترسيب (ترسّب القالب / التزهير) | أوليغومرات منخفضة الوزن الجزيئي، ومونومر متبقٍّ، ومادّة تشحيم أو مضافة تهاجر من مصهور البلاستيك أثناء القولبة بالحقن وتترسّب على سطح تجويف القالب، مكوّنة تدريجياً طبقة ضبابية / دهنية يجب تنظيفها دورياً. | يستخدم BFE01 راتينج ركيزة فاخر منخفض التطاير وحزمة تشحيم محسّنة، مما يقلّل الترسيب ~60% مقارنة بالدرجات الاقتصادية. تمتد فترة تنظيف الصيانة الدورية للقالب لدى OEM من كل 24 ساعة إلى كل 5–7 أيام، مما يزيد صافي وقت تشغيل الآلة ويقلّل الخردة. |
| التشقّق (خطوط فضية / علامة رش) | عيب تجميلي بالقرب من بوابة الحقن يظهر كخطوط فضية دقيقة أو نمط رش. سببه: (1) الرطوبة في النايلون تتحوّل إلى بخار وتنفجر عبر جبهة المصهور، (2) هواء محتبس غير مُهوَّى، (3) سرعة حقن مفرطة تسبب النفث. | التشقّق هو السبب الأول لرفض فئة A مع درجات PA6 GF الأرخص. التركيبة الفاخرة BFE01 تقلّل حساسية التشقّق لكنها لا تزيل المتطلب المطلق للتجفيف المسبق حتى رطوبة < 0.08% وتشغيل القالب عند 85–100°C. |
| وضوح الألياف (ظهور الزجاج) | عيب تجميلي على سطح فئة A المصقول حيث تظهر ألياف زجاجية فردية على سطح الجزء كنتوءات دقيقة أو خطوط، مكوّنة نسيجاً دقيقاً "قشر برتقال" أو "سويد" بدلاً من مرآة ناعمة. سببه درجة حرارة قالب منخفضة وتثبيت/تثبيت غير كافٍ. | الفرق الأول بين "PA6 GF فاخر" وأي PA6 GF آخر هو مقاومة وضوح الألياف. يقلّل توزيع طول الألياف المُحسَّن لـ BFE01 + الترطيب الجيد + MVR 28 الوضوح بشكل كبير عند درجات حرارة قالب 85°C+، لكنه سيظل يظهر إذا شُغّل القالب عند 60°C أو أقل. |
| PPAP المستوى 3 (عملية اعتماد جزء الإنتاج) | حزمة مستندات اعتماد المورّد القياسية OEM من AIAG / VDA: المستوى 3 = "يطلب العميل حزمة بيانات كاملة تتضمّن النتائج الأبعادية، وجميع الاختبارات، ودراسة العملية الأولية، وAAR، وPSW موقّعاً من الشخص المخوّل لدى المورّد." | يتضمّن BFE01 دعماً من PPAP المستوى 3 مجاناً للعملاء الفاخرين، بما في ذلك دراسة CpK التي تشترطها معظم شركات السيارات OEM في أمريكا الشمالية وأوروبا. عادة ما تفرض الدرجات الاقتصادية رسوماً قدرها 2,000–5,000 دولار للمستوى 3. |
| IMDS (نظام البيانات الدولي للمواد) | قاعدة بيانات قائمة على الويب تستخدمها جميع شركات السيارات OEM العالمية الكبرى وسلاسل التوريد الخاصة بها للإعلان عن تكوين المواد، والنسبة المئوية، والمواد القابلة للإعلان وفقاً لتشريعات GADSL / ELV. | تُنشئ Juhai وتحافظ على إدخالات IMDS نشطة لـ PA6 BFE01 لعملاء السيارات — مما يوفّر 2–4 أسابيع من وقت تقديم النماذج للعملاء مقارنة بالمورّدين الذين لا يقدّمون بيانات جاهزة لـ IMDS. |
قائمة تحقّق مشروع سطح فئة A لـ PA6 BFE01
استخدم قائمة التحقّق هذه خطوة بخطوة لكل برنامج تجميلي جديد لـ BFE01 لضمان نجاح سطح فئة A من الحقنة الأولى إلى الإنتاج الضخم. تحقّق من كل بند قبل تجربة القالب أو تشغيل PPAP لتجنّب إعادة الأدوات المكلفة وتأخيرات الإنتاج.
| المرحلة | # | بند قائمة التحقّق | ناجح / راسب / غير مطبّق | الفريق المسؤول (نمطي) |
|---|---|---|---|---|
| تداول المواد الخام — قبل أي قولبة | 1 | تأكيد نوع المجفّف المسبق المزيل للرطوبة (وليس مجفّف هواء ساخن في القادوس فقط)؛ معايرة مقياس نقطة التكثّف ≤ -30°C | ☐ | مهندس عملية القولبة |
| 2 | قياس محتوى الرطوبة بمعايرة Karl Fischer على الحبيبات المجفّفة التي تصل إلى فوهة الآلة — يجب أن تكون النتيجة < 0.08% (وليس فقط "جفّفت 4 ساعات") | ☐ | مختبر الجودة | |
| 3 | تغطية قادوس تحميل المجفّف وفوهة تغذية الآلة (لا عودة للرطوبة المحيطة أثناء الوردية الرطبة) | ☐ | مسؤول إنتاج القولبة | |
| 4 | إغلاق الكيس المفتوح من BFE01 بمجفّف للرطوبة خلال 15 دقيقة من قص الكيس؛ عدم ترك الأكياس الجزئية مفتوحة طوال الليل | ☐ | مناولة المواد | |
| 5 | كل من مغناطيس فوهة التغذية وكاشف المعادن فعّالان ومُختبَران (يمنع التلوّث المعدني الدقيق من إتلاف التجويف المصقول فئة A) | ☐ | الصيانة | |
| إعداد درجة حرارة القالب — حرج لفئة A | 6 | جهاز التحكّم في درجة حرارة القالب قادر على الوصول إلى 100°C ± 2°C؛ وليس وحدة ماء ساخن 80°C فقط | ☐ | مهندس العملية |
| 7 | التحقّق من معدل تدفّق كل دائرة ماء ≥ 4 لتر/دقيقة لكل منطقة بمقياس تدفّق (وليس مقياس ضغط فقط)؛ تدفّق متوازن ±10% عبر نصفي التجويف | ☐ | العملية + صيانة الأدوات | |
| 8 | قياس درجة حرارة سطح التجويف عبر كاميرا IR أو مزدوج حراري على الفولاذ الفعلي بعد إحماء 10 دورات — التباين داخل المنطقة التجميلية < 3°C | ☐ | مهندس العملية | |
| 9 | للتشطيب المرآوي: وحدة variotherm / RHCM متوفّرة أو التحقّق من أن درجة حرارة الزيت الساكنة 100°C تُنتج هدف لمعان مقبول | ☐ | مهندس المشروع | |
| 10 | تنظيف تجويف القالب بمنظّف قالب نايلون مملوء بالزجاج مخصّص + قماش خالٍ من الوبر مباشرة قبل التجربة؛ دون بقايا من تشغيلات المواد السابقة | ☐ | تقني القالب | |
| 11 | التحقّق من حمولة تثبيت القالب أعلى بنسبة 10% من حمولة المساحة المسقطة المحسوبة (يمنع الرشح وتراكم الترسيب على الحافة) | ☐ | مهندس العملية | |
| تطوير معلمات القولبة — أول 30 حقنة | 12 | ضبط ملف درجة حرارة الأسطوانة وفق صحيفة بيانات BFE01: خلفي/وسط/أمامي/فوهة = 240/255/270/270°C (ليس أكثر سخونة من 280°C أمامية) | ☐ | مهندس العملية |
| 13 | تأكيد فعالية ضغط الظهر لللولب 10–14 bar (وليس صفراً) لتشتّت اللون وترطيب GF أثناء التلدين | ☐ | مهندس العملية | |
| 14 | التحقّق من حقنة ملء فقط 98% (دون تثبيت) — الحقنة القصيرة تؤكّد عدم وجود نفث عند البوابة، ولا علامات تردّد على مسار التدفّق التجميلي | ☐ | مهندس العملية | |
| 15 | تطبيق تدرّج متدرّج للتثبيت: المرحلة 1 ضغط عالٍ 85-90% × 4-8 ث، المرحلة 2 75-80% × 10-20 ث (وليس تثبيتاً مسطحاً واحداً يسبب الغور أو احمرار البوابة) | ☐ | مهندس العملية | |
| 16 | تمديد زمن التبريد 20% بما يتجاوز المحسوب حتى تُظهر 10 أجزاء متتالية صفر غور على الجانب الخلفي للضلع فئة A (دون قذف مبكر يسبب دفع القاذف للداخل) | ☐ | العملية + الجودة | |
| فحص واعتماد العيّنة الأولى | 17 | فحص سطح فئة A وفق AAR الخاص بالعميل: (أ) بصرياً تحت صندوق ضوء معياري D65 بقوة 1000 لوكس، (ب) الالتصاق بالشبكة المتقاطعة إذا كان مطلياً/مطبوعاً، (ج) مقياس لمعان 60° GU ضمن ±5 GU من الحد العلوي/السفلي، (د) مطياف ضوئي ΔE < 1.5 مقابل شريحة اللون | ☐ | الجودة + SQE الخاص بالعميل |
| 18 | قياس الأبعاد الحرجة (30 قطعة × 3 حقنات لدراسة CpK) — جميع CpK ≥ 1.33 (الهدف ≥ 1.67 للبرنامج الفاخر). إذا كان < 1.33: اضبط مدخلات الانكماش، وليس ضغط التثبيت وحده | ☐ | قياس الجودة | |
| 19 | شدّ خط اللحام (إذا وُجد لحام إنشائي) مُختبَر عبر قضيب الاختبار الكلبي ISO 527 المقولب من أداة ذات بوابتين — الاحتفاظ ≥ 65% من القيمة الاسمية مطلوب للعيّنة الأولى | ☐ | مختبر الجودة | |
| 20 | توقيع على صحيفة نقاط ضبط العملية الكاملة من مهندس تطبيق Juhai + مهندس عملية العميل؛ أرشفة على محرك أقراص مشترك قبل الإفراج عن الإنتاج الضخم | ☐ | مسؤول المشروع |
